RWIND Simulation est un programme autonome de simulation CFD des flux de vent autour de bâtiments ou d'objets quelconques et de génération des charges de vent, c'est-à-dire des forces qui agissent sur ces objets. La pression du vent et la succion due au vent peuvent être importées sous forme de charges dans les logiciels de calcul de structure RFEM et RSTAB.

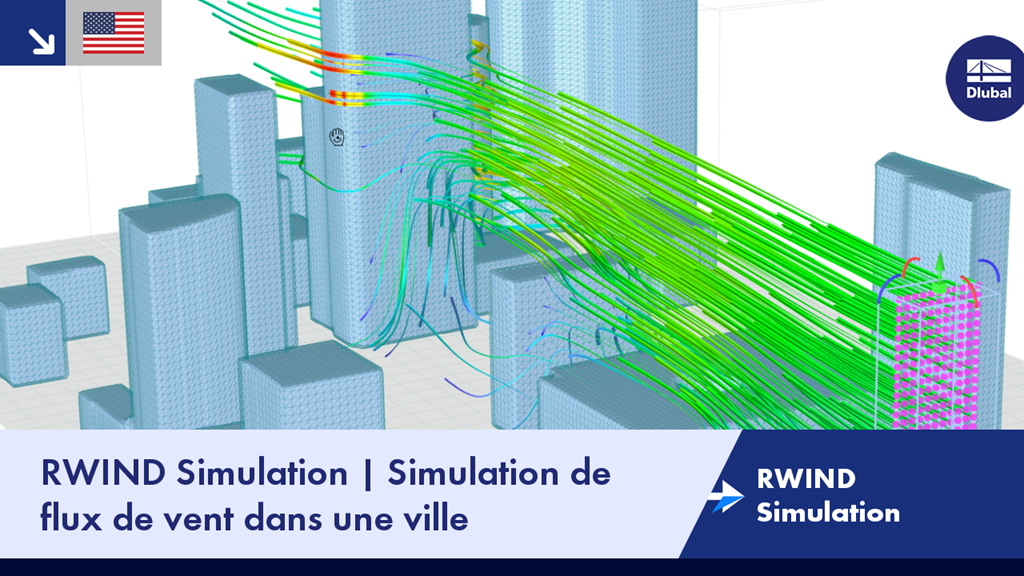

RWIND Simulation | Simulation des flux de vent dans une ville
Liens
- Logiciel de simulation CFD et de génération des charges de vent
- Présentation du produit | RWIND Simulation - Simulation des flux de vent (soufflerie)
- Plus de webinaires
Avez-vous des questions ?
Les flux de vent s'écoulent autour des bâtiments. créant ainsi des charges spécifiques sur les surfaces. Ces charges doivent être utilisées lors du calcul de structure.
Le vent est la seule charge climatique agissant sur toute forme de structure dans tous les pays au monde, contrairement à la neige. Son ampleur varie selon sa localisation géographique. C’est l’une des raisons principales qui justifient aujourd’hui dans les normes, le découpage régional (zone de vent) et la considération de l’altitude, ainsi que la variation des pressions dynamiques en fonction de la hauteur au-dessus du sol pour un site "normal", sans effet de masque.
La norme ASCE 7-22 [1], 12.9.1.6 spécifie à quel moment les effets P-delta doivent être considérés lors de l'analyse du spectre de réponse modal pour l'analyse de sismicité. Le CNB 2020 [2], 4.1.8.3.8.c indique uniquement une brève exigence sur la considération des défaut initial global d'aplomb dus à l’interaction entre les charges de gravité et la structure déformée. Il peut donc être nécessaire de considérer les effets du second ordre, également appelés P-delta, lors d'une analyse sismique.
Le déversement est un phénomène qui se produit lorsqu'une poutre ou une barre est soumise à la flexion et que la semelle en compression n'est pas suffisamment supportée latéralement. Cela entraîne un déplacement latéral et une torsion combinés. C'est un aspect essentiel dans le calcul des éléments structuraux, en particulier dans les poutres élancées.
L'option d'affichage Mode de caméra mobile vous permet de vous déplacer à travers des modèles RFEM et RSTAB. Vous pouvez contrôler la direction et la vitesse des déplacement à l'aide de votre clavier. Ils peuvent être enregistrés sous forme de vidéo.
- Analyse 3D de l'écoulement des fluides incompressibles avec le logiciel OpenFOAM®
- Importation directe de modèles depuis RFEM ou RSTAB, y compris les modèles de structures voisines et de terrain (fichiers 3DS, IFC, STEP)
- Élaboration du modèle via des fichiers STL ou VTP indépendamment de RFEM ou RSTAB
- Modification du modèle en toute simplicité par glisser-déposer et grâce aux aides à l'ajustement graphique
- Correction automatique de la topologie du modèle à l'aide d'un maillage spécifique
- Possibilité d'ajouter des objets provenant de l'environnement du modèle (bâtiments, terrain, etc.)
- Description de la charge de vent variant avec la hauteur selon la norme (vitesse, intensité de la turbulence)
- Modèles de turbulence k-epsilon et k-omega
- Maillage automatique ajusté au niveau de détail sélectionné
- Calcul effectué parallèlement en tirant le meilleur parti des capacités des processeurs multi-cœurs
- Résultats des simulations basse résolution (un million de cellules max.) disponibles en quelques minutes
- Résultats des simulations moyenne et haute résolution (un à dix millions de cellules max.) disponibles en quelques heures
- Affichage graphique des résultats dans les plans de découpe et de tranchage (champs scalaires et vectoriels)
- Représentation graphique de l'écoulement des flux
- Vidéo de l'écoulement des flux (en option)
- Définition des relevés linéiques et ponctuels
- Affichage des coefficients de pression aérodynamiques
- Affichage graphique des propriétés de turbulence dans le champ de vent
- Possibilité de générer un maillage à l'aide d'une option de couches contours pour les zones proches de la surface du modèle
- Possibilité de considérer les surfaces rugueuses
- Possibilité d'utiliser un schéma numérique du second ordre
- Interface multilingue (allemand, anglais, espagnol, français, etc.)
- Documentation dans le rapport d'impression de RFEM et RSTAB
Pour les ossatures, il est mis à votre disposition des générateurs de charges dues au vent selon la norme EN 1991-1-4 et EN 1991-1-3 pour les charges de neige. Les cas de charge sont générés en fonction de la forme de la toiture. Un autre générateur créé des charges d'enroulement (glace). Les combinaisons de charges récurrentes peuvent être sauvegardées en tant que schèmes.
Le processus de déformation des composants de déformation globale peut être représenté comme une séquence de mouvements.
