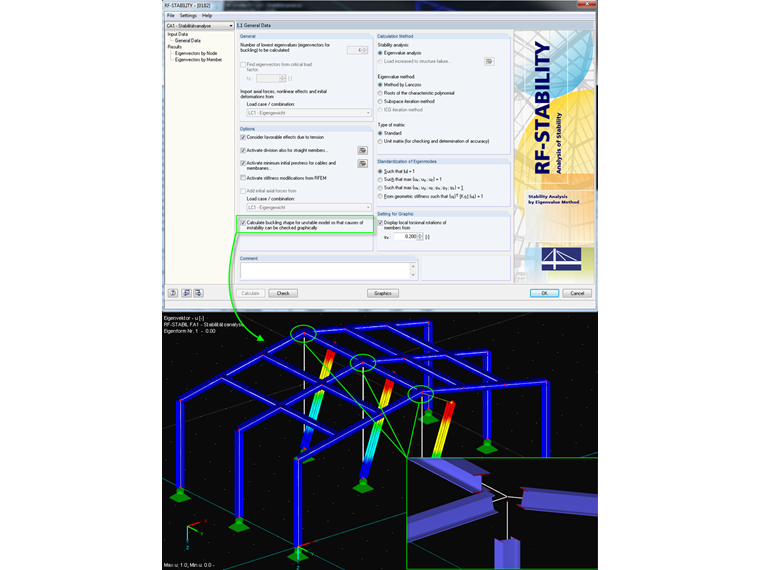

为了找到结构体系中的建模错误，RFEM提供了几种绝佳的方法进行本地化和分析。 为此在RF-STABILITY模块中添加了一个功能： 使用“计算不稳定模型的屈曲形状，以便可以图形方式检查原因原因”选项，您可以计算和计算不稳定的结构系统。 该模型使用模型数据进行特征值分析，以图形方式显示相关结构构件失稳的结果。 该方法特别适用于查找例如未连接的杆件或具有过多的杆件自由度的杆件。

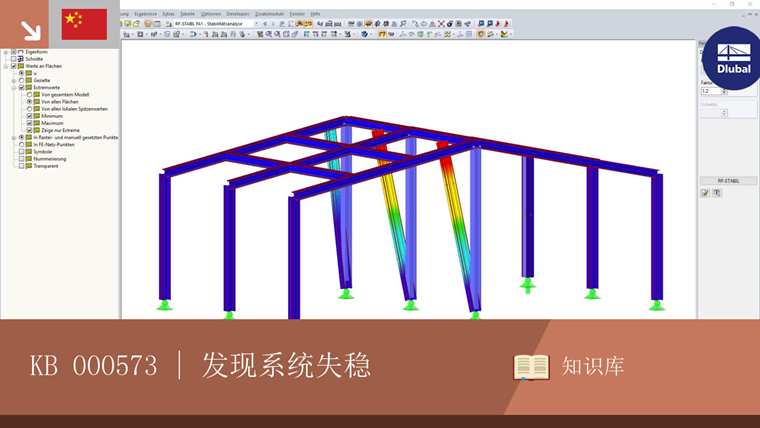

查找系统不稳定性
在结构设计中，由于结构系统不稳定导致的计算中止有多种原因。 Einerseits kann er auf eine "reelle" Instabilität auf Grund einer Überlastung des Systems hinweisen, anderseits können jedoch auch Modellierungsungenauigkeiten für diese Fehlermeldung verantwortlich sein.
作者
Lex 先生负责 RFEM 软件的质量保证工作。 同时为客户提供技术支持。
链接
您有什么问题想问的吗？
长度: 00:00:18 min
长度: 00:00:51 min
长度: 00:00:26 min
长度: 00:00:49 min
长度: 00:00:44 min
长度: 00:02:15 min
长度: 01:07:06 min
长度: 00:01:20 min
长度: 00:00:53 min
Die auch als Shifting bezeichnete Funktion erlaubt es, Verzweigungslastfaktoren ab einem selbst gewählten Startwert zu berechnen. Eine Ermittlung der Verzweigungslastfaktoren findet in der Regel vom kleinsten zum größten Laststeigerungsfaktor statt.
在结构设计中，由于结构系统不稳定导致的计算中止有多种原因。 Einerseits kann er auf eine "reelle" Instabilität auf Grund einer Überlastung des Systems hinweisen, anderseits können jedoch auch Modellierungsungenauigkeiten für diese Fehlermeldung verantwortlich sein.
Wird ein Stab zur Verhinderung des Knickens aufgrund einer Drucknormalkraft seitlich gestützt, so ist sicherzustellen, dass die seitliche Abstützung auch tatsächlich in der Lage ist, das Knicken zu verhindern. Demzufolge geht es in diesem Beitrag darum, mithilfe des Winter-Modells die ideale Federsteifigkeit einer seitlichen Stützung zu ermitteln.
在上一篇文章中，木结构的扭转屈曲 |在示例 1 中通过简单的示例说明了在实际应用中如何确定弯曲梁的临界弯矩 Mcrit或临界弯曲应力 σcrit 。 在本文中，临界弯矩是通过考虑由加劲支撑产生的弹性地基来确定的。
使用模态相关系数(MRF)可以判断构件是否发生了屈曲。 其计算是基于每个构件的相对弹性变形能。
通过模态相关系数可以区分局部和整体屈曲模态。 如果结构中多个构件的模态相关系数的值很大，比如大于 20%，则很可能会发生整体失稳或局部失稳。 如果某一屈曲模态的所有模态相关系数的总和约为 100%，则可能出现局部失稳现象（例如单个构件屈曲）。
此外，模态相关系数还可以用于，例如在稳定性分析中来确定杆件的临界荷载和等效屈曲长度。 如果构件的 MRF 值较小（例如<20%），则不考虑失稳。
MRF 值显示在有效长度和临界荷载(按振型)结果表中，该表可通过“稳定性分析” -- “结果(按杆件)” -- “有效长度和临界荷载(按振型)”获得。
与附加模块 RF-/STABILITY (RFEM 5) 和 RSBUCK (RSTAB 8) 相比，在 RFEM 6 / RSTAB 9 的结构稳定性模块中增加了以下新功能：
- 作为荷载工况或荷载组合的属性选项激活
- 通过组合向导自动激活多种荷载状况的稳定性计算
- 根据用户定义停止增加荷载
- 振型标准化修改无需重新计算
- 结果表带有筛选功能
- 计算由杆件、壳和实体单元组成的模型
- 非线性稳定性分析
- 选择考虑初始预应力引起的轴力
- 四种方程求解器高效的计算不同的模型
- 在 RFEM/RSTAB 中考虑刚度调整
- 按照用户定义的荷载增量系数（Shift-Methode）计算稳定性图形
- 选择计算非稳定模型的振型（用于找出不稳定的原因）
- 显示稳定性图形
- 缺陷的确定基础
通过集成的模块扩展 RF-/STEEL Warping Torsion 可以在 RF-/STEEL AISC 中按照钢结构设计指导 9 (Design Guide 9) 进行设计。
按照翘曲扭转理论，通过 7 个自由度进行计算，实现了考虑扭转在内的实际稳定性设计。
