Na tomto modelu vysvětlujeme, jak lze najít vlastní tvary od součinitele kritického zatížení, metodu označovanou také jako posouvání.
Model použitý v

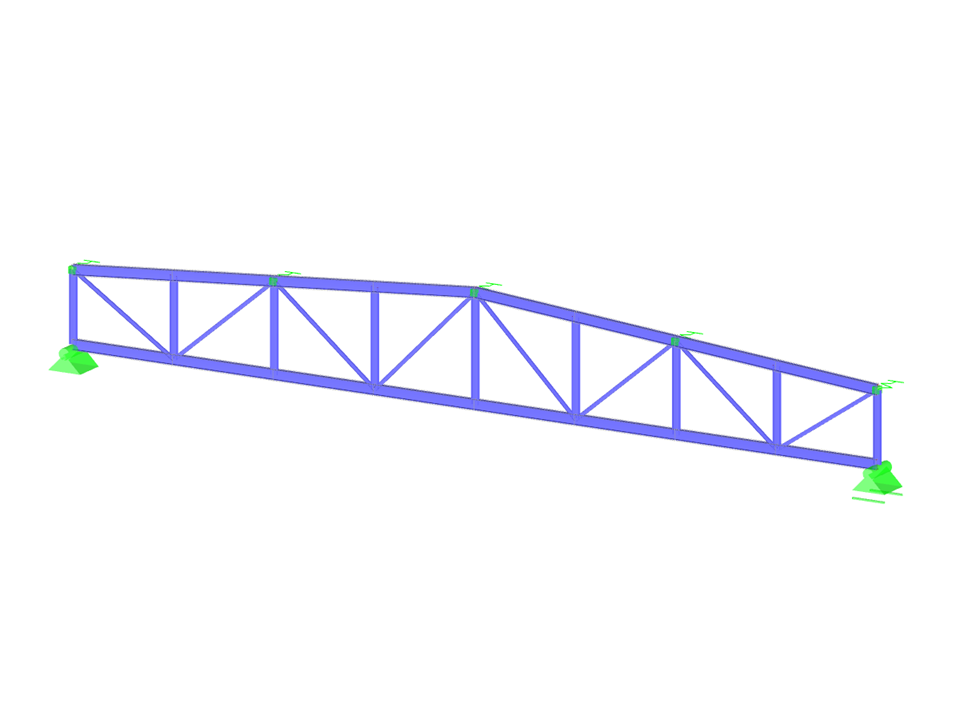

Příhradový nosník
| Počet uzlů | 18 |
| Počet linií | 33 |
| Počet prutů | 33 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 2,478 t |
| Rozměry (metrické) | 24,000 x 3,000 x 0,000 m |
| Rozměry (imperiální) | 78.74 x 9.84 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
