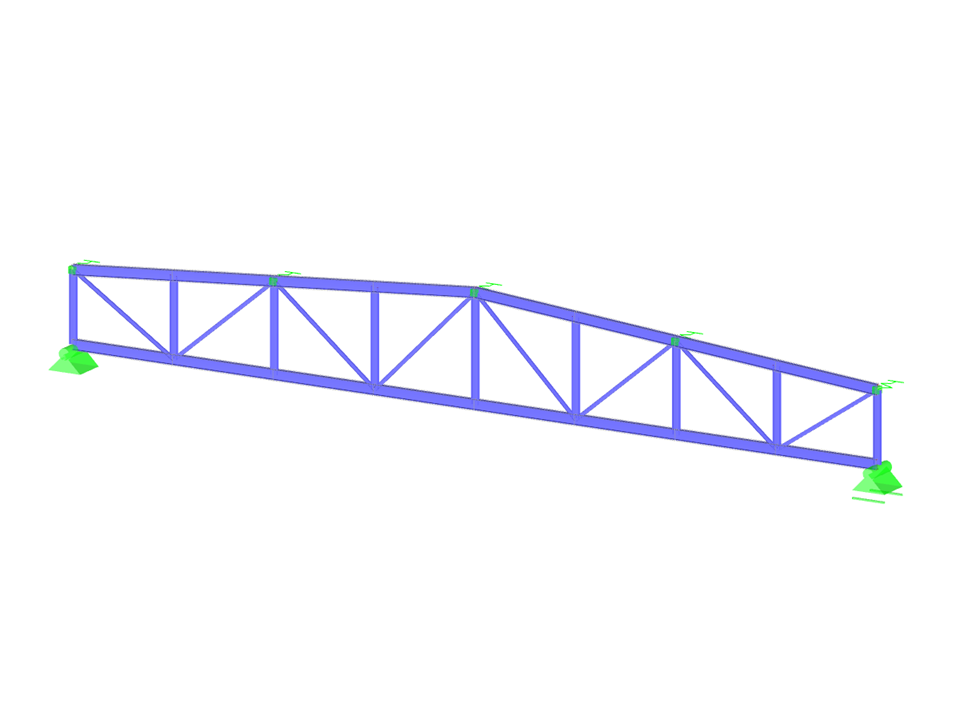

Model „Dźwigar kratowy” ilustruje metodę przesunięcia, w jaki sposób znajdują się postacie drgań od krytycznego współczynnika obciążenia wyboczeniowego. Przesunięcie spektralne służy do precyzyjnej analizy rozkładu obciążeń i problemów z wartościami własnymi konstrukcji. Wizualizacja podkreśla istotne deformacje i współpracę komponentów dźwigara kratowego. Dalsze szczegóły wizualne można zobaczyć na rysunku pod adresem https://www.dlubal.com/pl/img/15316.


(0)
0 na 5 gwiazdek
5 gwiazdek 0
4 gwiazdki 0
3 gwiazdki 0
2 gwiazdki 0
1 gwiazdka 0

Analiza przesunięć kratownicy

Liczba węzłów 18
Liczba linii 33
Liczba prętów 33
Ilość przypadków obciążenia 1
Ciężar całkowity 2,479 t
Wymiary (metryczne) 24,960 x 0,960 x 3,960 m
Wymiary (imperialne) 81.89 x 3.15 x 12.99 feet
Wersja programu 5.23.02

Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
