V programu RFEM 6 a příslušném addonu Ocelové přípoje je možné zohlednit kruhové duté průřezy. Tyto typy průřezů procházejí důkladnou analýzou pomocí nejmodernější metody segmentace v submodelu ocelového přípoje. Nastavení segmentace v konfiguraci Ocelový přípoj tak můžete snadno vyladit a přizpůsobit přesně vašim požadavkům.

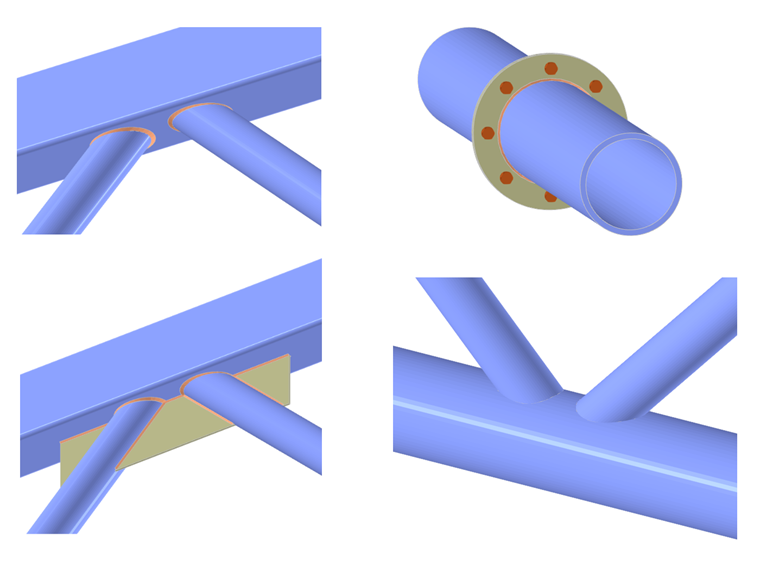

Díky možnosti modelovat kruhové duté průřezy lze nyní v addonu Ocelové přípoje vytvářet mnoho přípojů z posouzení ocelových konstrukcí. Patří mezi ně například svařované příhradové přípoje s rovinou plochého pásu, přípoje stejného typu s výztužným styčníkovým plechem, šroubové spoje s čelní deskou, čelní přípoje CHS-CHS-CHS atd. (Obrázek 1).

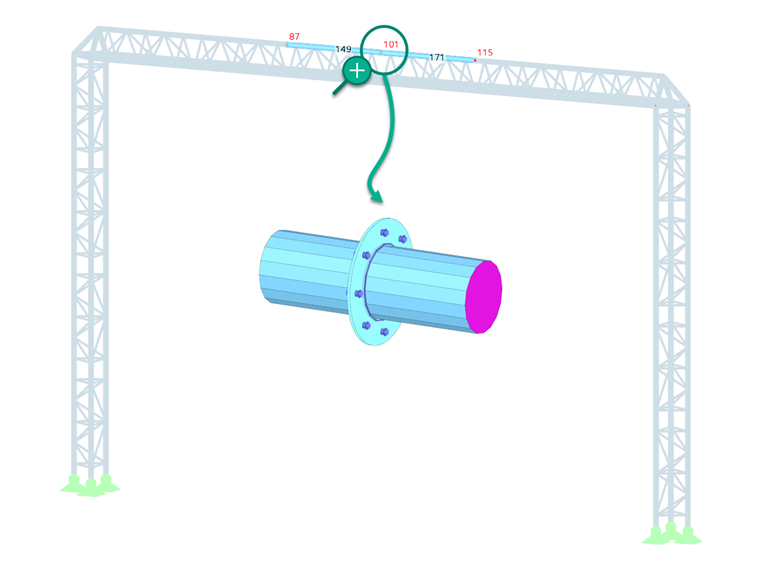

V tomto článku se dozvíte, jak vytvořit jeden z těchto spojů; konkrétně na praktickém příkladu modelujeme šroubovaný spoj s čelní deskou. Tento typ přípoje se vytvoří u ocelového přípoje mezi pruty ocelového rámového příhradového nosníku znázorněného na obrázku 2.

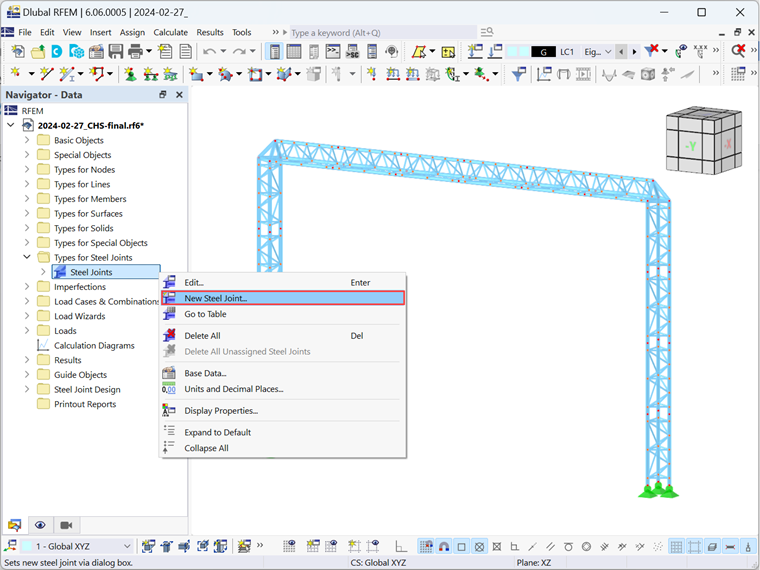

Zaprvé je třeba vědět, že v programu RFEM 6 lze modelovat ocelové přípoje v okně „Nový ocelový přípoj“. Je třeba si uvědomit, že toto je možné pouze tehdy, pokud byl v "Základních údajích" předem aktivován addon Ocelové přípoje. Dialog "Nový ocelový přípoj" lze otevřít kliknutím pravým tlačítkem myši na uzel, kterému má být přípoj přiřazen, nebo pomocí navigátoru Data (Obrázek 03).

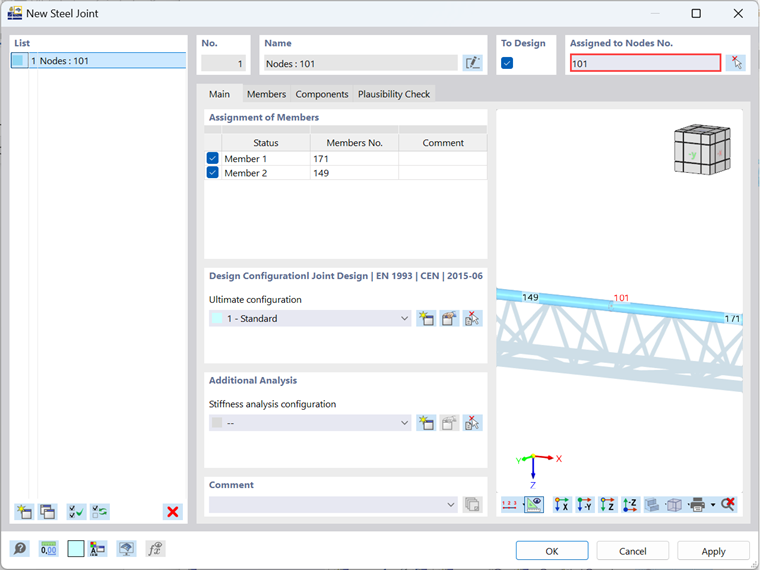

V obou případech se otevře okno „Nový ocelový přípoj“, jak je znázorněno na Obrázku 04. Pokud toto okno otevřeme z navigátoru Data, je třeba v sekci „Přiřadit uzlu“ zadat uzel, který se má modelovat a posoudit. Jakmile přiřadíte návrhový uzel (v tomto modelu uzel č. 101), program přiřadí všechny pruty přiřazené tomuto uzlu a seskupí je do samostatných skupin (obrázek 4).

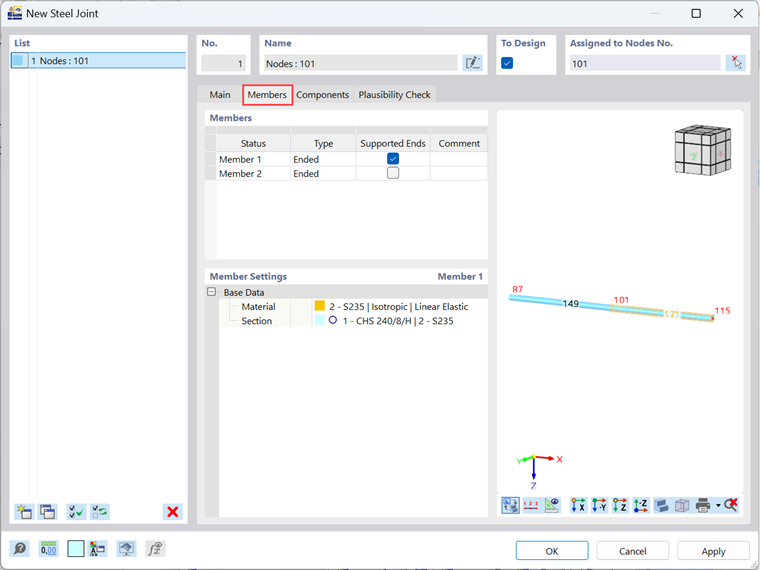

Tímto způsobem jsou seskupeny pruty se stejnými vlastnostmi, takže je lze vidět také v záložce „Pruty“ (obrázek 5). V této záložce lze podrobně nastavit pruty přiřazené k uzlu, například jejich typ („na konci“ nebo „spojitý“) a způsob podpory.

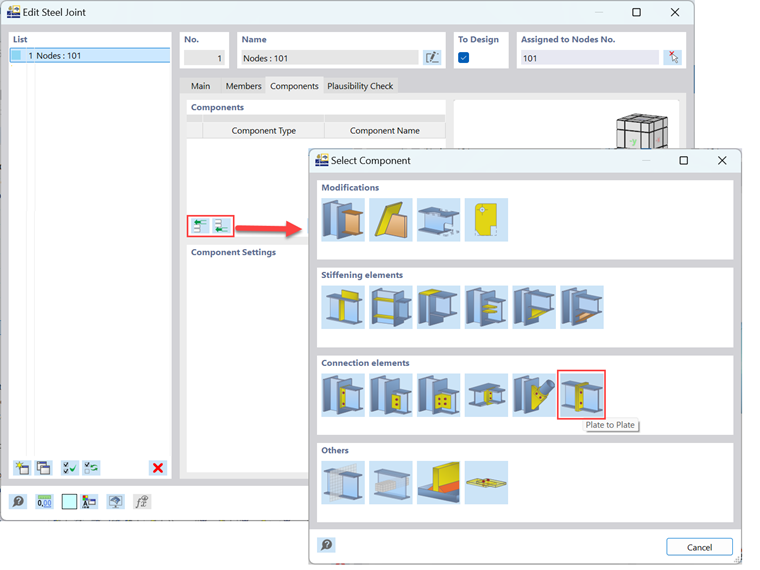

Nejzajímavější v tomto příspěvku je však záložka „Komponenty“, kde se komponenty přidávají, a tím se modeluje přípoj. Zde můžete přidat požadované komponenty na začátek a/nebo konec seznamu tak, že je jednoduše vyberete v okně „Vybrat komponentu“, jak je znázorněno na obrázku 6. Jak je vidět na obrázku, první prvek, který je třeba vybrat pro požadovaný přípoj, je prvek „Plech na plech“.

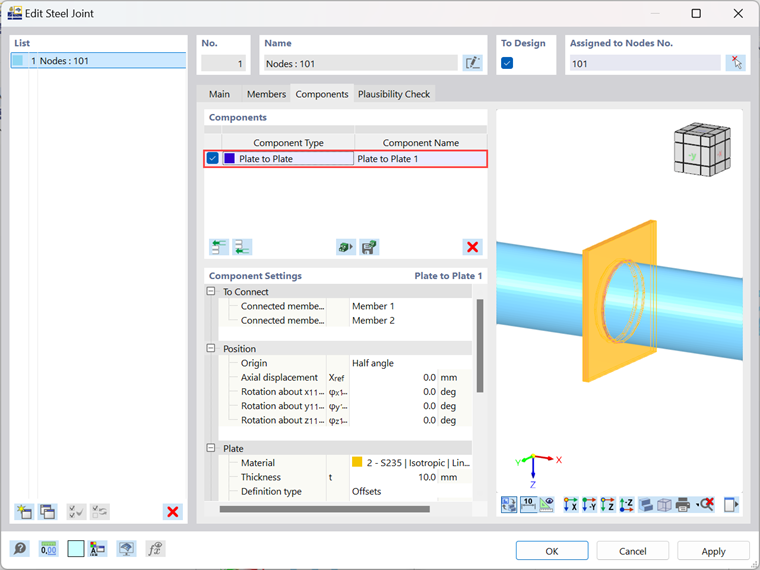

Pro správné vytvoření přípoje čelní desky je třeba upravit nastavení komponenty. V sekci "Plech" lze například předefinovat vlastnosti desky jako materiál, tloušťku, šířku, délku a odsazení. Vlastnosti této komponenty jsou definovány tak, jak je znázorněno na Obrázku 07. Svary jsou nastaveny na "Kútový svar - přední strana" s rozměrem 5 mm a počet šroubů je nastaven na nulu, ale to jen proto, že šrouby budou později zarovnány.

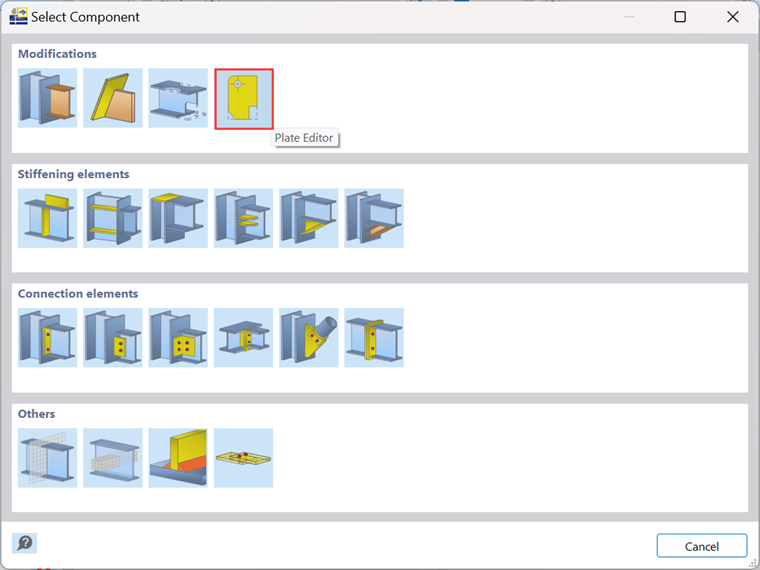

Dále je třeba změnit tvar desky z obdélníkového na kruhový. K tomu je třeba přidat „Editor plechů“ (obrázek 8), který lze vybrat stejným způsobem, jako jsme již ukázali u komponenty „Plech na plech“.

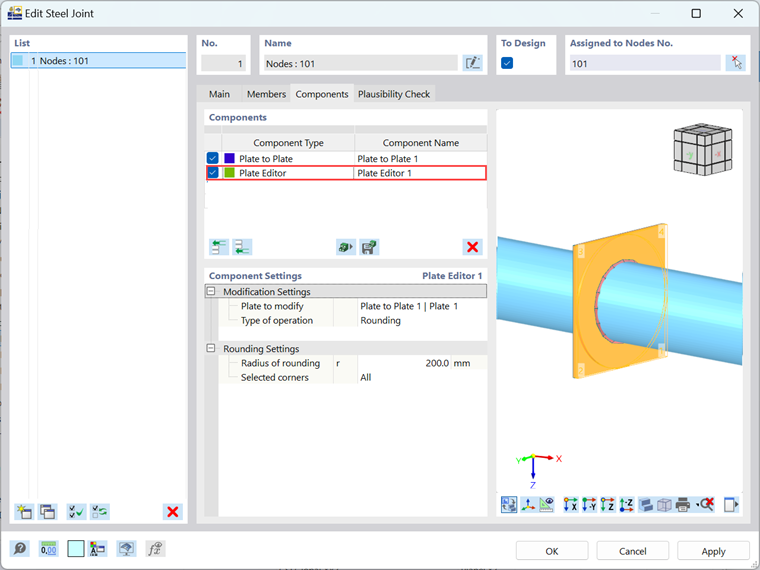

V komponentě „Editor plechů“ je nyní k dispozici výběr plechu pro úpravu (zde Plech 1) a typ operace, která se má použít. Vzhledem k tomu, že chcete plech zaoblit, nastaví se pro zaoblení poloměr 200 mm (polovina rozměru plechu), který se nastaví v sekci "Nastavení zaoblení" (obrázek 9).

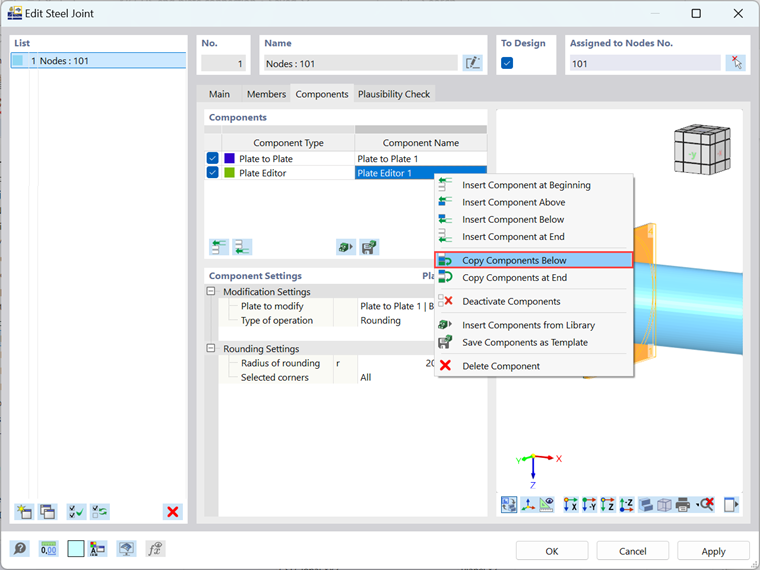

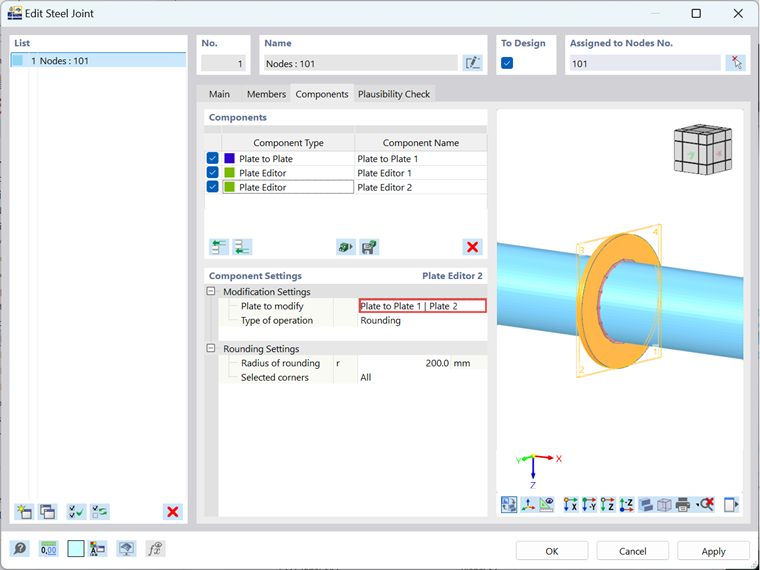

Vezměte prosím na vědomí, že přípoj se skládá ze dvou plechů, takže pro plech 2 je třeba přidat další editor plechů. Alternativně můžete jednoduše zkopírovat právě definovanou komponentu "Editor plechů" tak, že na ni kliknete pravým tlačítkem myši a vyberete "Kopírovat komponenty dole" (obrázek 10). Jakmile je komponenta zkopírována, je třeba změnit nastavení a definovat Plech 2 jako plech pro úpravu (obrázek 11).

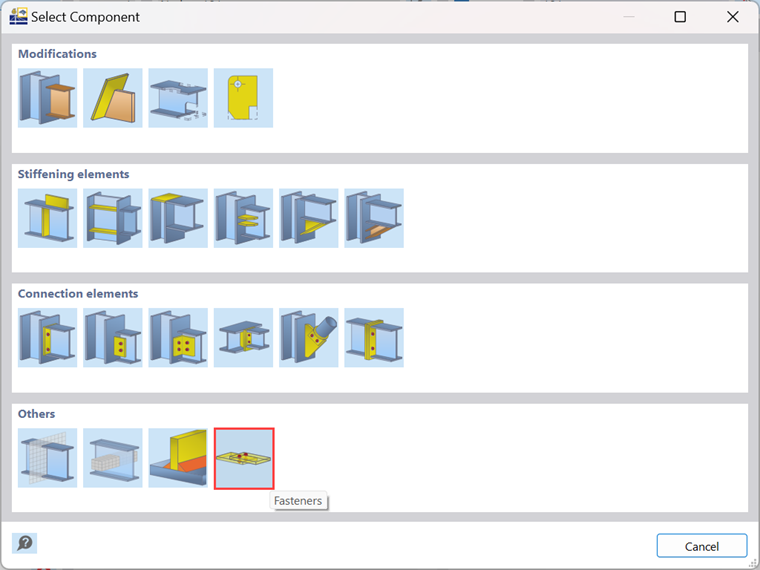

Nakonec je třeba přidat poslední komponentu pro modelování spoje s čelní deskou; „Spojovací prostředky“. Tuto komponentu lze vložit do seznamu komponent stejně jako ostatní dosud používané komponenty (obrázek 12).

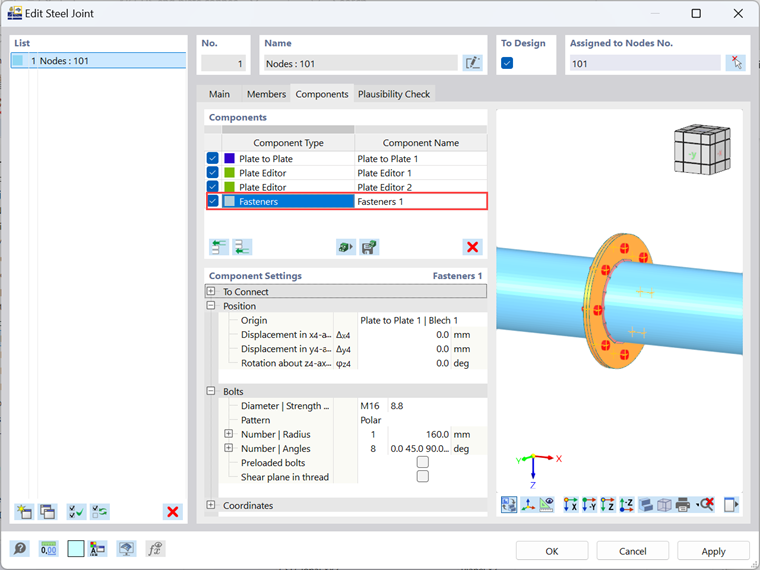

Obrázek 13 ukazuje nastavení spojovacích prostředků, které je třeba upravit pro správné modelování spoje s čelní deskou. Kromě zadání plechů 1 a 2 jako spojovacích prvků (v sekci „Napojit“) je třeba také definovat a správně uspořádat šrouby. To zahrnuje nastavení průměru šroubů, uspořádání (pravoúhlé, polární nebo definované souřadnicemi), poloměru, ve kterém mají být šrouby uspořádány, jejich počtu a úhlů mezi nimi a také posouzení, zda zda jsou šrouby předepjaté nebo ne a zda je smyková rovina v závitu. Jak je vidět na obrázku, osm šroubů M16 je definováno jako polárních s poloměrem 160 mm a úhlem 45 stupňů.

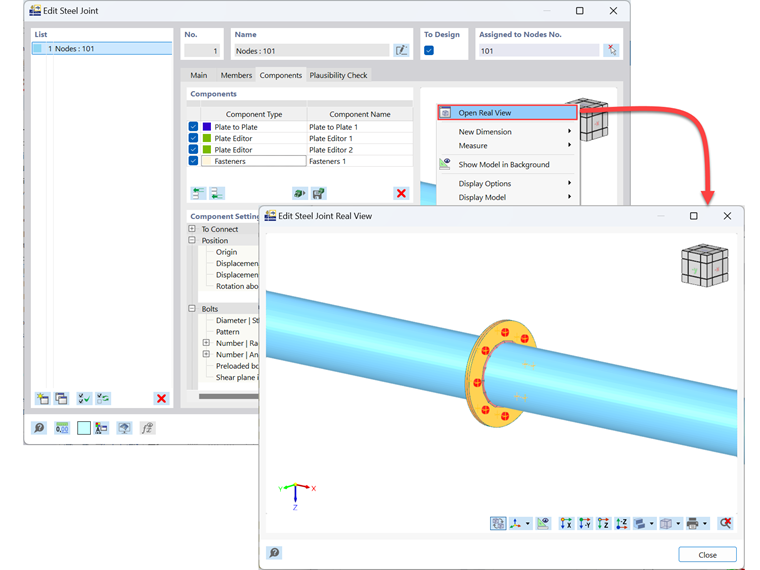

Přípoj je nyní namodelován a lze ho podrobně prozkoumat ve skutečném pohledu. To lze provést kliknutím pravým tlačítkem myši na náhled přípoje v pravé části dialogu a výběrem možnosti "Otevřít reálný pohled" (obrázek 14).
