В RFEM 6 и соответствующем аддоне Стальные соединения можно учитывать круглые пустотелые профили. Такие типы сечений подвергаются тщательному анализу с использованием современного метода сегментации в подмодели стального соединения. Таким образом, вы можете легко настроить и настроить параметры сегментации в конфигурации стального соединения в соответствии с вашими конкретными требованиями.

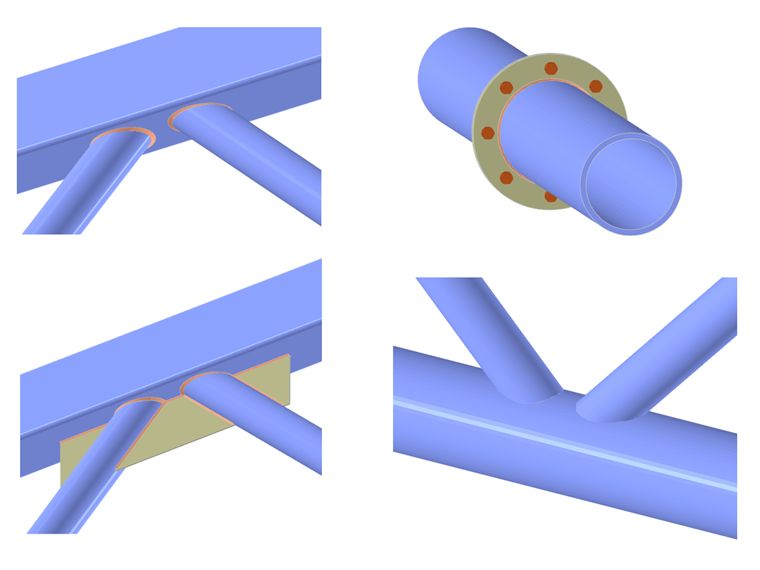

Благодаря возможности моделирования круглых пустотелых профилей, в аддоне Стальные соединения можно создать множество соединений из стальных конструкций. К ним относятся, например, сварные соединения ферм с плоской плоскостью соединения пояса, однотипные соединения с косынкой жёсткости, болтовые соединения лобовой плиты, соединения CHS-CHS фасад-бок и т.д. (Рисунок 01).

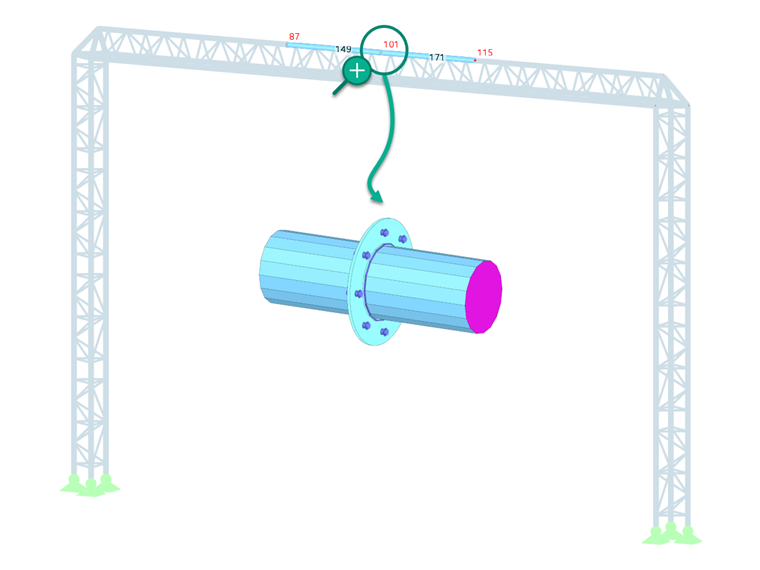

В этой статье вы узнаете, как создать одно из этих соединений; а именно, болтовое соединение торцевой пластины будет смоделировано на практическом примере. Создание этого типа соединения применяется к стальному соединению между стержнями стальной рамы, показанному на Рисунке 02.

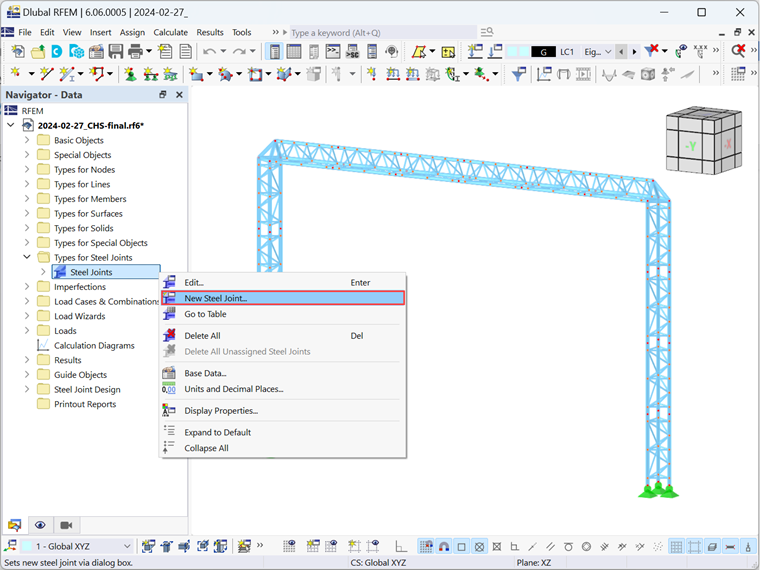

Прежде всего вам нужно знать, что в RFEM 6 вы можете моделировать стальные соединения в окне «Новое стальное соединение». Обратите, пожалуйста, внимание на то, что это возможно только в том случае, если аддон Стальные соединения был предварительно активирован в «Основных данных». Окно «Новое стальное соединение» можно открыть с помощью щелчка правой кнопкой мыши по узлу, к которому должно быть придано соединение, или с помощью навигатора Данные (Рисунок 03).

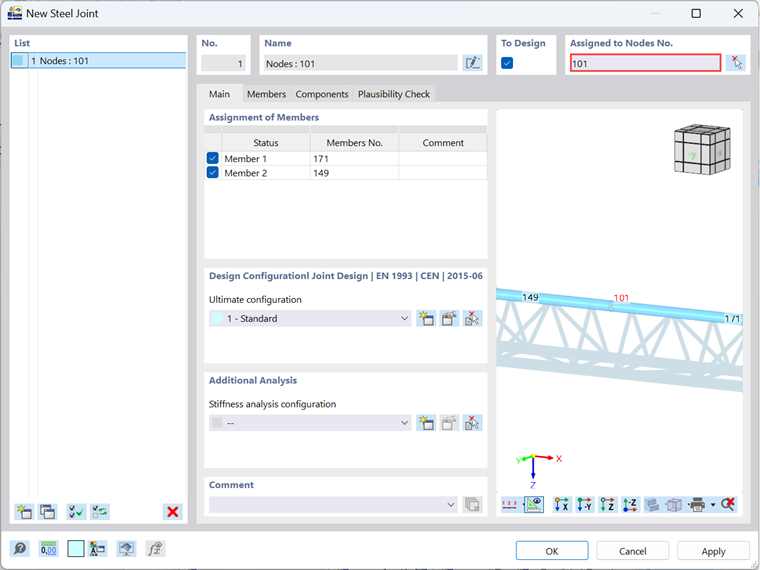

В любом случае откроется окно «Новое стальное соединение», как показано на рисунке 04. Обратите внимание, что если вы открываете окно через навигатор «Данные», вам необходимо указать узел, предназначенный для моделирования и расчета, в разделе «Придано к узлу». Как только вы присвоите расчётный узел (в данной модели это узел № 101), программа присвоит все стержни, связанные с этим узлом, и сгруппирует их в отдельные группы (Рисунок 04).

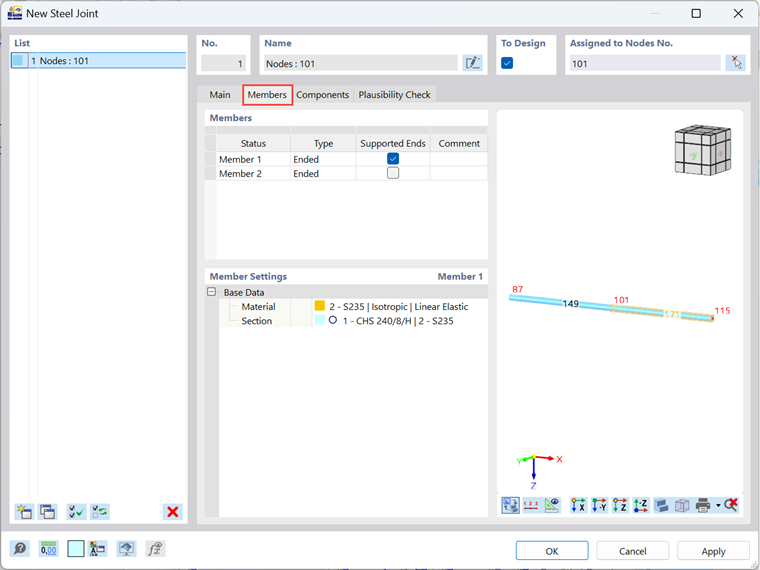

Таким образом, стержни с идентичными свойствами сгруппированы, так что вы можете увидеть эти группы во вкладке «Стержни» (Рисунок 05). Эта вкладка управляет подробными настройками стержней, связанных с узлом, такими как их тип («завершенный» или «непрерывный») и форма опоры.

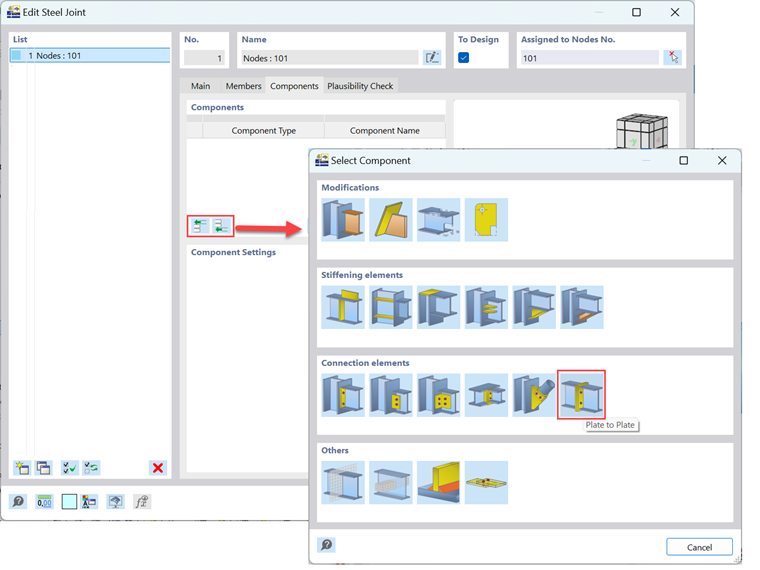

Однако самой интересной вкладкой для нашей статьи является вкладка «Компоненты», в которую добавляются компоненты и, таким образом, моделируется соединение. Здесь вы можете добавить необходимые компоненты в начало и/или конец списка, просто выбрав их в окне «Выбрать компонент», как показано на рисунке 06. Как показано на рисунке, первый компонент, который необходимо выбрать для интересующего вас соединения, - это компонент «Пластина к пластине».

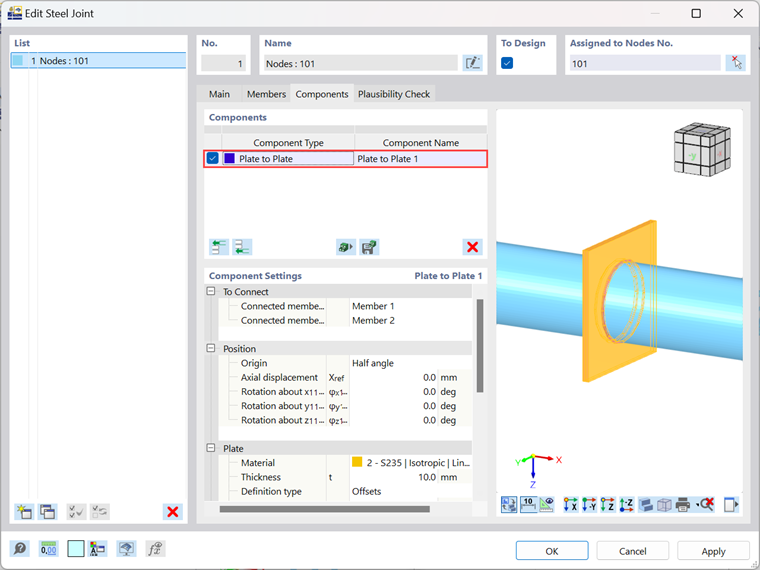

Для правильного создания соединения с торцевой пластиной, необходимо настроить параметры компонента. Например, в разделе «Плита» могут быть заново заданы их свойства, такие как материал, толщина, ширина, длина и отступ. Для этого компонента свойства задаются так, как показано на рисунке 07. Для швов задан «Угловой шов - передняя сторона» с размером 5 мм, а количество болтов равно нулю, но это только потому, что болты будут выровнены позже.

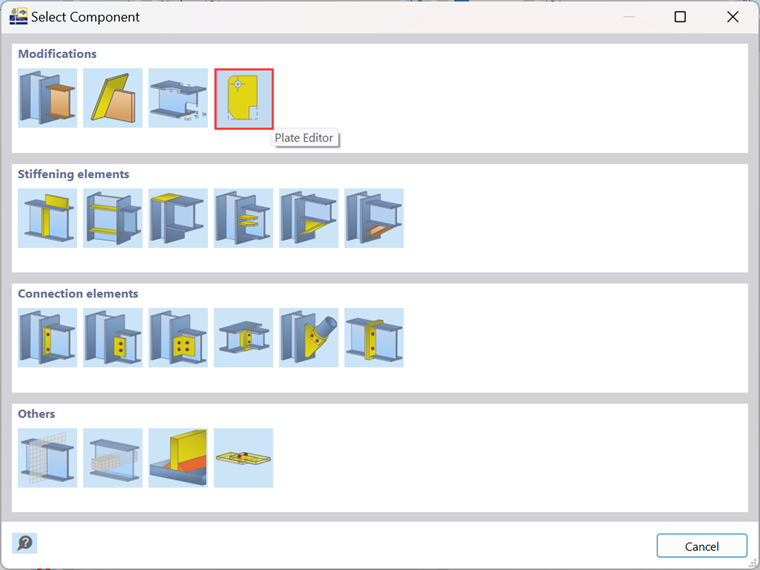

Затем вы хотите изменить форму плиты с прямоугольной на круглую. Для этого необходимо добавить «редактор пластины» (рисунок 08), который можно выбрать аналогично тому, как это было показано для компонента «пластина к пластине».

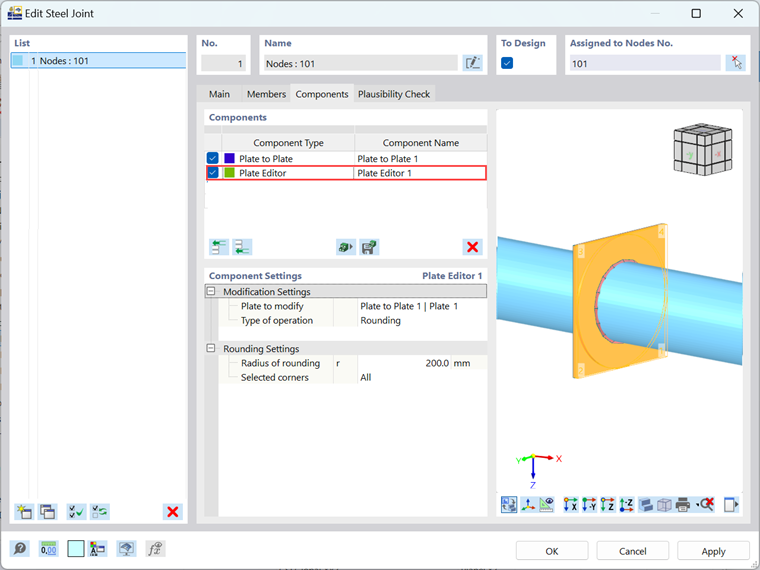

Настройки модификации компонента «Редактор пластин» теперь включают в себя выбор пластины для изменения (в данном случае пластины 1) и типа применяемой операции. Если требуется закруглить плиту, то для последней установлено на «Закругление» радиус 200 мм (половина размера плиты), который устанавливается в разделе «Параметры закругления» (Рисунок 09).

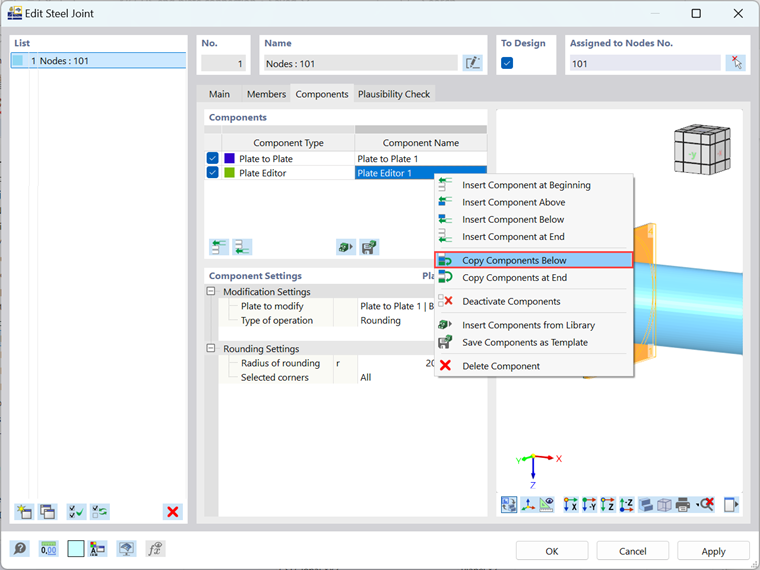

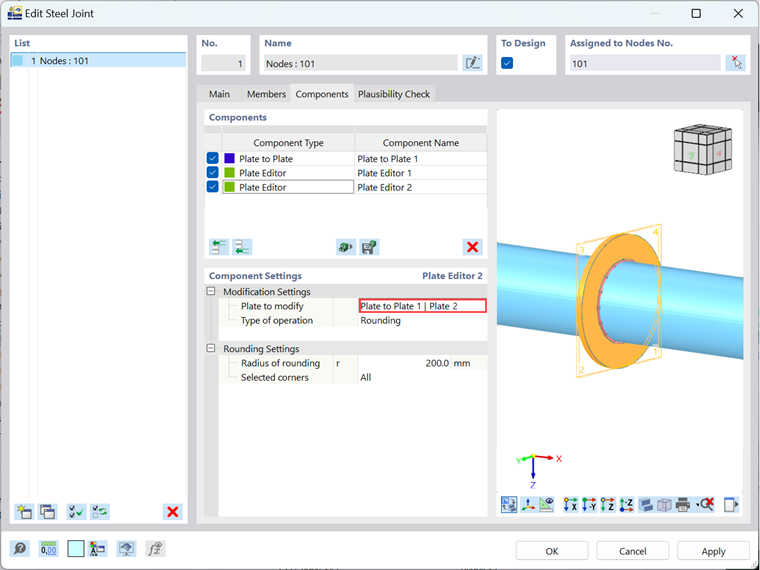

Обратите внимание, что соединение состоит из двух пластин, поэтому необходимо добавить еще один редактор пластин для Пластины 2. В качестве альтернативы можно также скопировать только что определенный компонент «Редактор пластин», щелкнув по нему правой кнопкой мыши и выбрав возможность «Копировать компоненты снизу» (рисунок 10). После копирования компонента необходимо изменить настройки и задать Пластину 2 в качестве пластины, подлежащей изменению (рисунок 11).

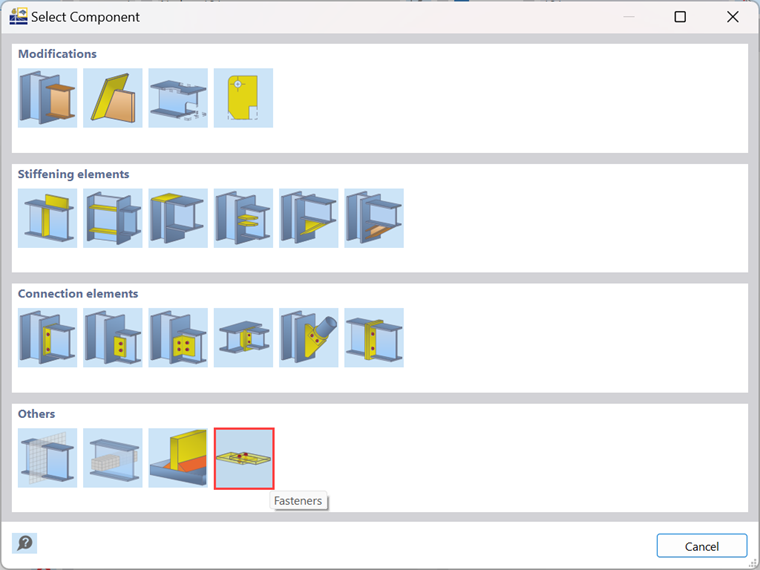

Наконец, нам нужно добавить один последний компонент для моделирования соединения с торцевой пластиной; а именно «Крепежные элементы». Этот компонент можно вставить в список компонентов так же, как другие компоненты, использованные до этого (рисунок 12).

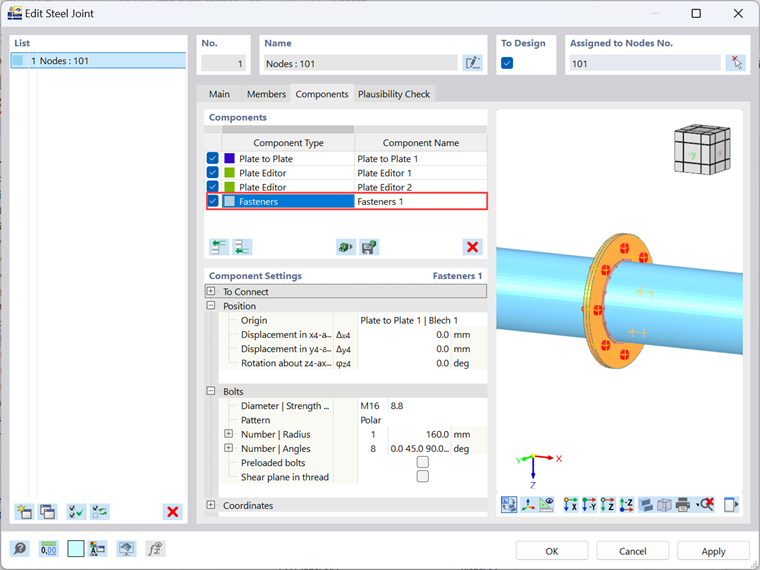

На рисунке 13 показаны параметры крепежа, которые необходимо настроить для правильной моделировки соединения с лобовой пластиной. Кроме задания пластин 1 и 2 в качестве соединяемых компонентов (в разделе «Соединить»), необходимо правильно задать и расположить болты. Это включает в себя настройку диаметра болтов, формы расположения (которая может быть ортогональной, полярной или заданной по координатам), радиуса, в котором должны быть расположены болты, их количество и углы между ними, а также учет болты предварительно напряжены или нет, а также находится ли плоскость сдвига в резьбе. Как показано на рисунке, в качестве полярных болтов заданы восемь болтов M16 с радиусом 160 мм и углом 45 градусов между каждым из них.

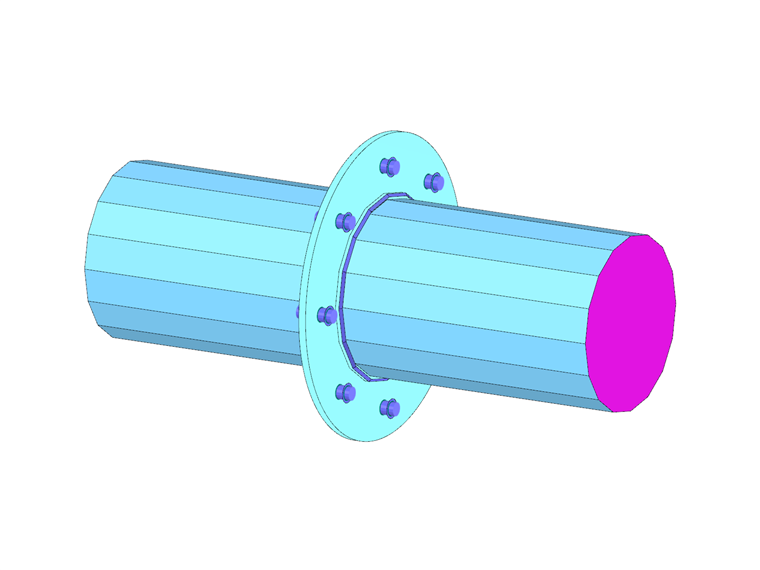

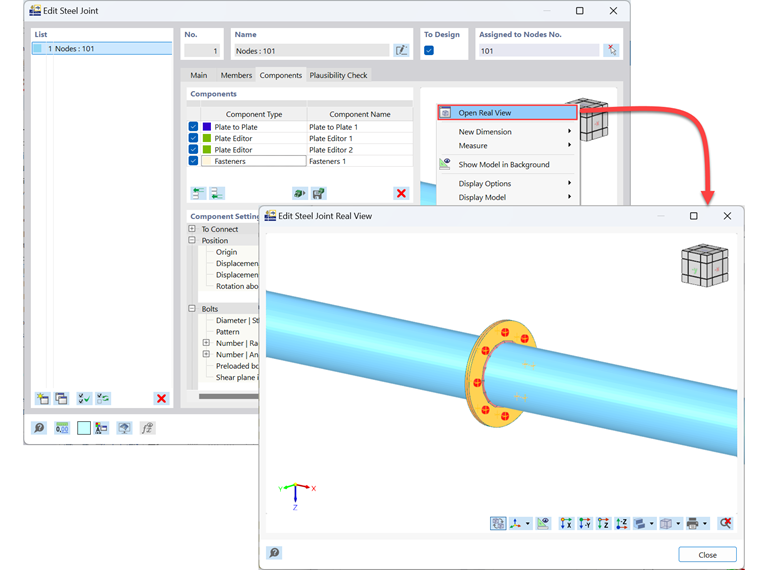

Соединение теперь смоделировано, и его можно подробно изучить в реальном виде. Это можно сделать, щелкнув правой кнопкой мыши по предварительному просмотру соединения в правой части диалогового окна и выбрав опцию «Открыть реальный вид» (рисунок 14).
