No RFEM 6 e no correspondente módulo Ligações de aço, é possível considerar secções ocas circulares. Estes tipos de secções são analisados minuciosamente utilizando o método de segmentação do estado da arte no submodelo da ligação de aço. Assim, pode facilmente ajustar e adaptar as configurações de segmentação na configuração das ligações de aço de acordo com os seus requisitos.

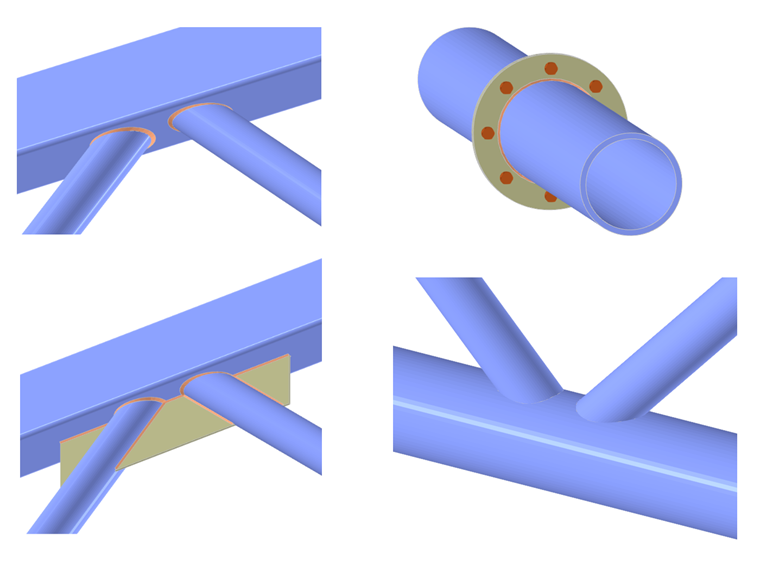

Com a capacidade de modelar secções circulares ocas, muitas ligações do dimensionamento de aço podem agora ser criadas no módulo Ligações de aço. Estas incluem, por exemplo, ligações de treliças soldadas com um plano de ligação de corda plana, ligações do mesmo tipo com chapa de gusset de reforço, ligações de chapas de extremidade aparafusadas, ligações de frente a lado CHS-CHS etc. (Figura 01) troca de dados.

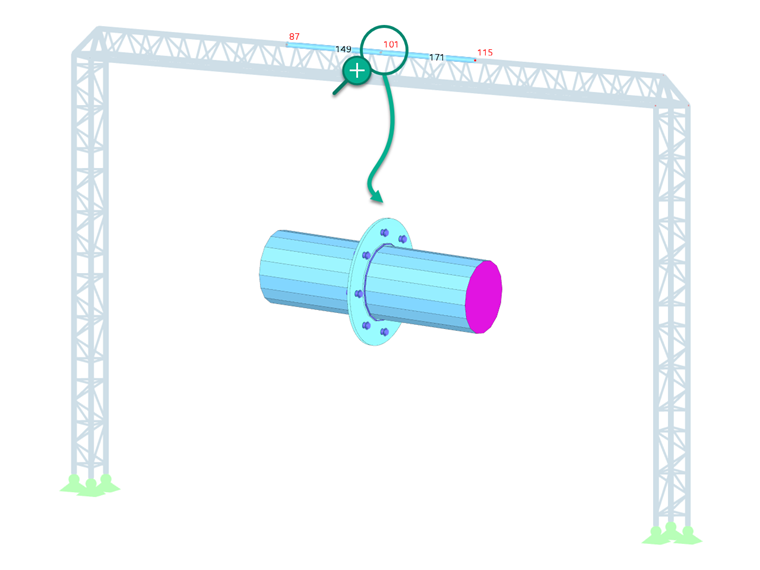

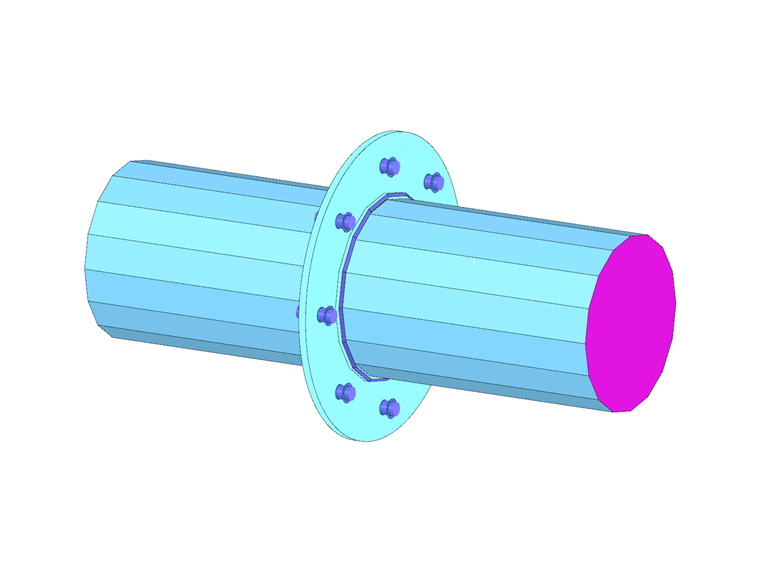

Neste artigo, irá aprender a criar uma destas ligações; nomeadamente, a modelação de uma ligação de chapa de extremidade aparafusada utilizando um exemplo prático. A criação deste tipo de ligação é aplicada à ligação de aço entre as barras da treliça do pórtico apresentada na Figura 02.

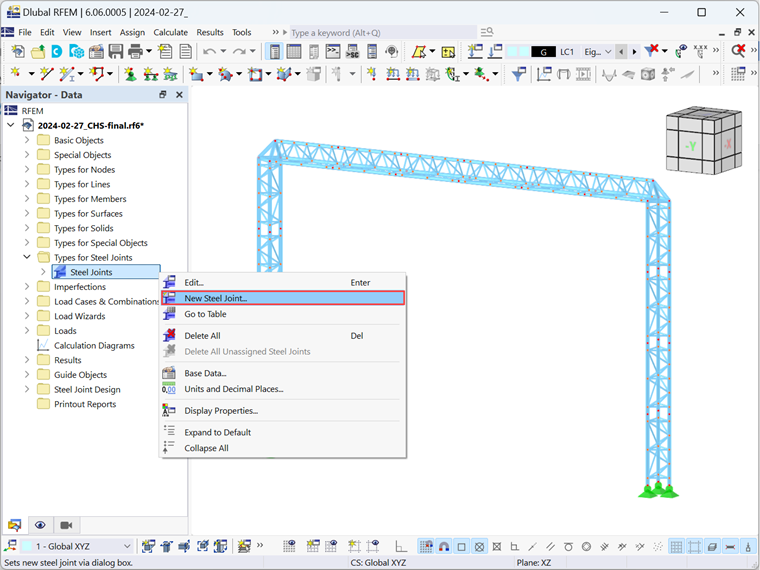

Primeiro, precisa de saber que no RFEM 6 pode modelar ligações de aço na janela "Nova ligação de aço". Tenha em atenção que isso só é possível se o módulo Ligações de aço tiver sido ativado previamente nos "Dados gerais". A janela "Nova ligação de aço" pode ser aberta através de um clique com o botão direito do rato no nó ao qual a ligação será atribuída ou através do navegador de dados (Figura 03).

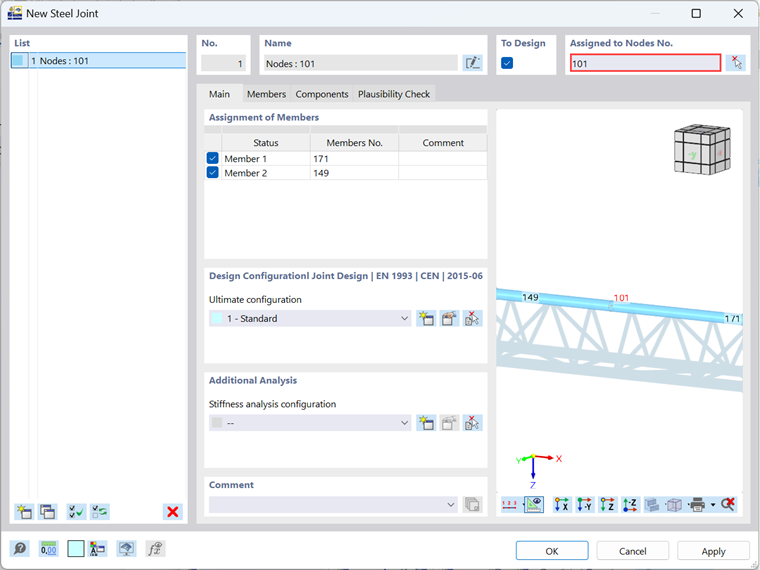

De qualquer forma, a janela "Nova ligação de aço" irá abrir como apresentado na Figura 04. Note que se abre a janela através do navegador de Dados, tem de especificar o nó que pretende modelar e dimensionar na secção "Atribuído ao nó". Assim que é atribuído um nó de dimensionamento (por exemplo, o nó n.º 101 neste modelo), o programa atribui todas as barras associadas ao nó e agrupa-as em grupos separados (Figura 04).
Desta forma, as barras com propriedades idênticas são agrupadas de modo que também seja possível ver esses agrupamentos no separador "Barras" (Figura 05). Neste separador, é possível controlar as configurações detalhadas das barras associadas ao nó, tais como o seu tipo ("terminado" ou "contínuo") e a forma do apoio.

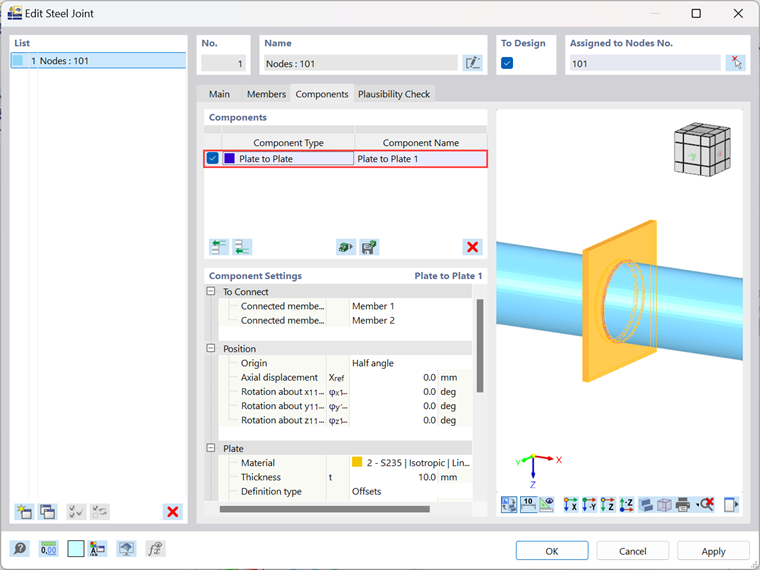

No entanto, o separador mais interessante para este artigo é o separador "Componentes", onde os componentes são adicionados e, assim, a ligação é modelada. Aqui pode adicionar os componentes desejados ao início e/ou final da lista, selecionando-os simplesmente na janela "Selecionar componente", conforme mostra a Figura 06. Como mostra a imagem, o primeiro componente que tem de ser selecionado para a ligação de interesse é o componente "Plate to Plate".
Para criar corretamente a ligação de chapa de extremidade, é necessário ajustar as configurações do componente. Por exemplo, na secção "Laje", as propriedades das placas, tais como material, espessura, largura, comprimento e desvios podem ser redefinidas. Para este componente, as propriedades são definidas como apresentado na Figura 07. As soldaduras estão definidas como "Cordão de soldadura – lado da frente" com uma dimensão de 5 mm e o número de parafusos está definido como zero, mas isto apenas porque os parafusos serão alinhados mais tarde.

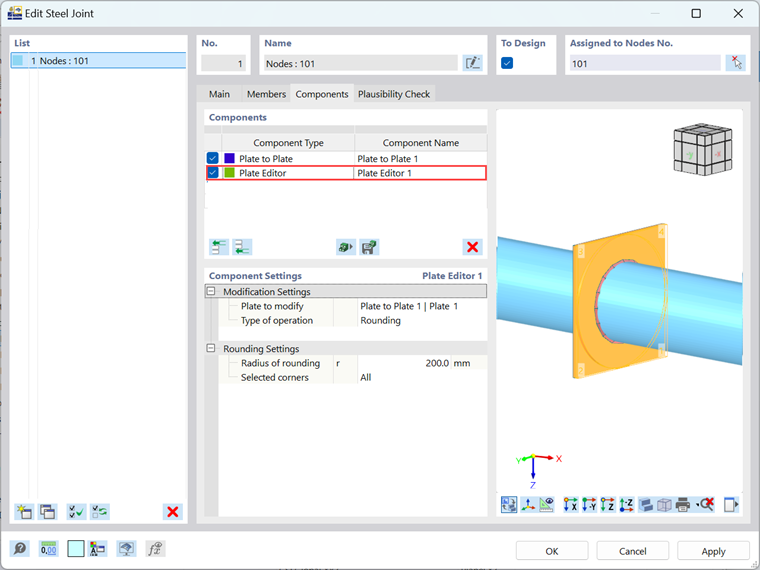

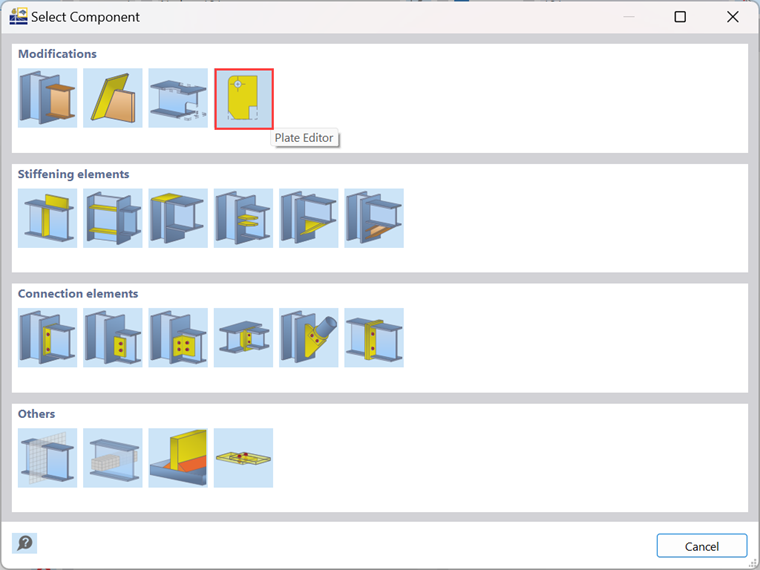

Em seguida, pretende alterar a forma da placa de retangular para redonda. Para fazer isso, é necessário adicionar o "Editor de placa" (Figura 08), que pode ser selecionado da mesma forma que foi mostrado anteriormente para o componente "Placa a placa".
No componente "Editor de placa", as configurações de modificação incluem agora a seleção da placa a ser modificada (neste caso, a Placa 1) e o tipo de operação a ser aplicado. Uma vez que pretende arredondar a placa, esta última está definida na secção "Configuração de arredondamento" com um raio de 200 mm (metade da dimensão da placa) (Figura 09).

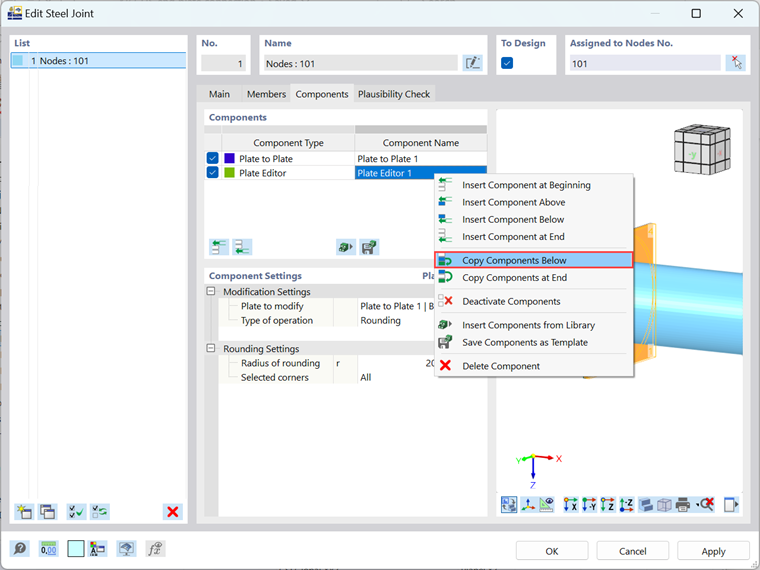

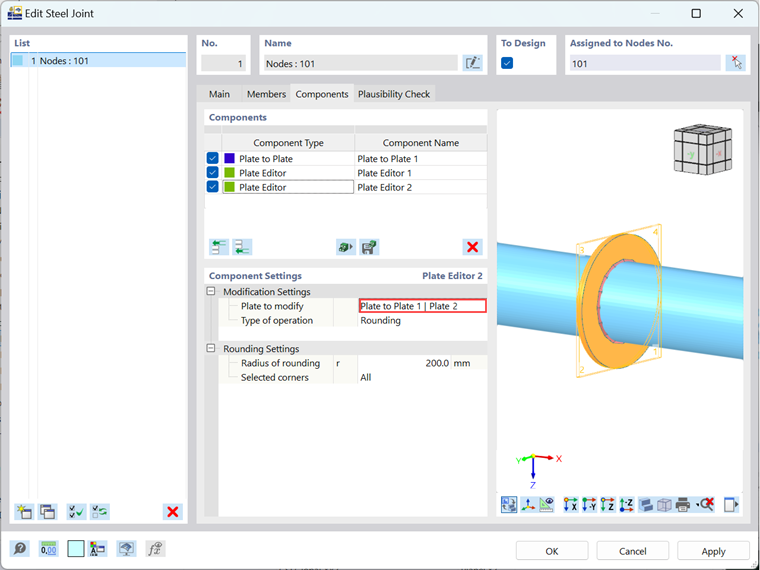

Tenha em atenção que a ligação é constituída por duas chapas, pelo que é necessário adicionar outro editor de placas para a Chapa 2. Em alternativa, pode simplesmente copiar o componente "Plate Editor" que acabou de definir clicando com o botão direito do rato sobre o mesmo e selecionando "Copiar componentes abaixo" (Figura 10). Depois de copiar o componente, é necessário alterar a configuração e definir a chapa 2 como a chapa a ser modificada (Figura 11).

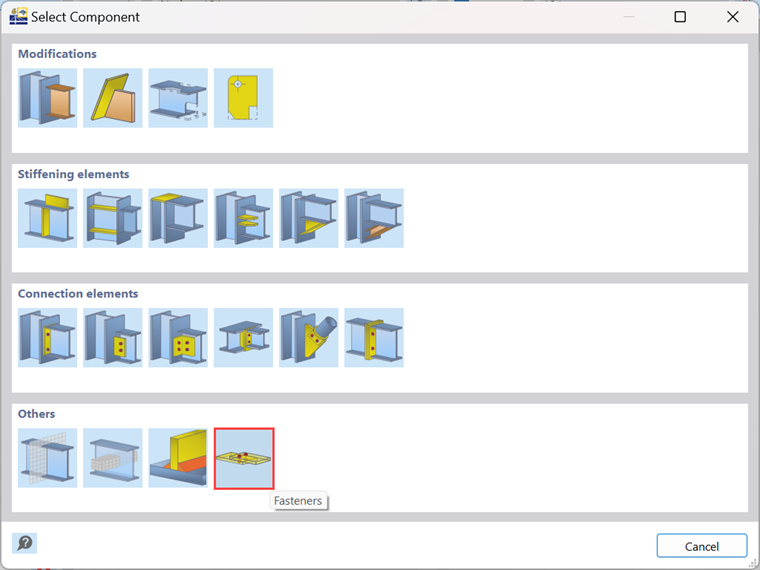

Finalmente, deve ser adicionado um último componente para modelar a ligação de chapa de extremidade; nomeadamente os "Ligados". Este componente pode ser inserido na lista de componentes da mesma forma que os outros componentes utilizados até agora (Figura 12).
A Figura 13 mostra as configurações dos elementos de ligação que necessitam de ser ajustadas para modelar corretamente a ligação de chapa de extremidade. Para além de definir as Chapas 1 e 2 como componentes a serem ligados (na secção "Para ligar"), é necessário definir e dispor adequadamente os parafusos. Isto inclui definir o diâmetro dos parafusos, o padrão de disposição (que pode ser ortogonal, polar ou definido por coordenadas), o raio em que os parafusos devem ser dispostos, o seu número e o ângulo entre eles, bem como considerar se se os parafusos estão ou não pré-esforçados e se o plano de corte se encontra na rosca. Como mostra a imagem, são definidos oito parafusos M16 polares com um raio de 160 mm e um ângulo de 45 graus entre cada um deles.

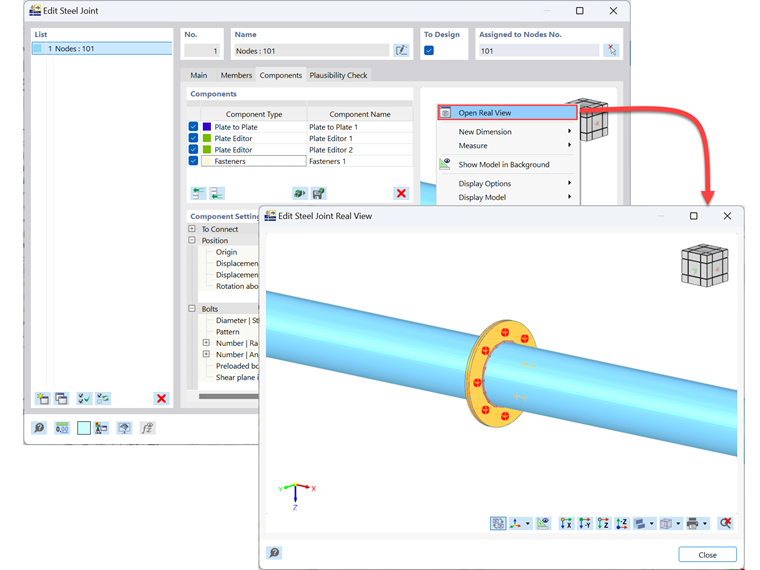

A ligação está agora modelada e pode ser examinada em detalhe abrindo a vista real. Isto é feito clicando com o botão direito do rato na pré-visualização da ligação na parte direita da janela de diálogo e selecionando a opção "Abrir vista real" (Figura 14).
