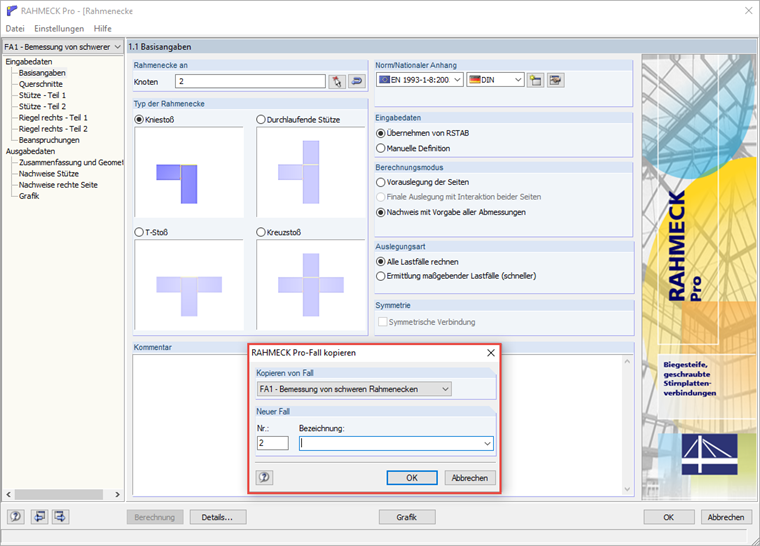

Návrhový případ doporučujeme kopírovat v případě, že se bude uvažovat další úprava dříve definovaného spoje. Pokud chcete posoudit dva uzly se stejnou geometrií, měli byste je na začátku vybrat oba.
Dotaz
Kopíruji návrhový případ a/nebo vyberu pro posouzení jiný nebo další uzel. Geometrie spoje definovaná v předchozím návrhovém případu se ovšem nepřevezme. Čím to je?
Odpověď:
Jakmile je pro posouzení vybrán nový uzel, převezme se geometrie z hlavního programu RFEM 5 nebo RSTAB 8 a přednastaví se standardní hodnoty přípoje.Návrhový případ doporučujeme kopírovat v případě, že se bude uvažovat další úprava dříve definovaného spoje. Pokud chcete posoudit dva uzly se stejnou geometrií, měli byste je na začátku vybrat oba.
Autor
Pan Fröhlich poskytuje technickou podporu zákazníkům a je odpovědný za vývoj produktů pro ocelové konstrukce.
