Das Kopieren des Bemessungsfalls ist für den Fall gedacht, dass eine weitere Variante des zuvor definierten Anschlusses betrachtet wird. Sollen zwei Knoten gleicher Geometrie bemessen werden, so sollten Sie diese gleich zu Beginn beide auswählen.
Frage

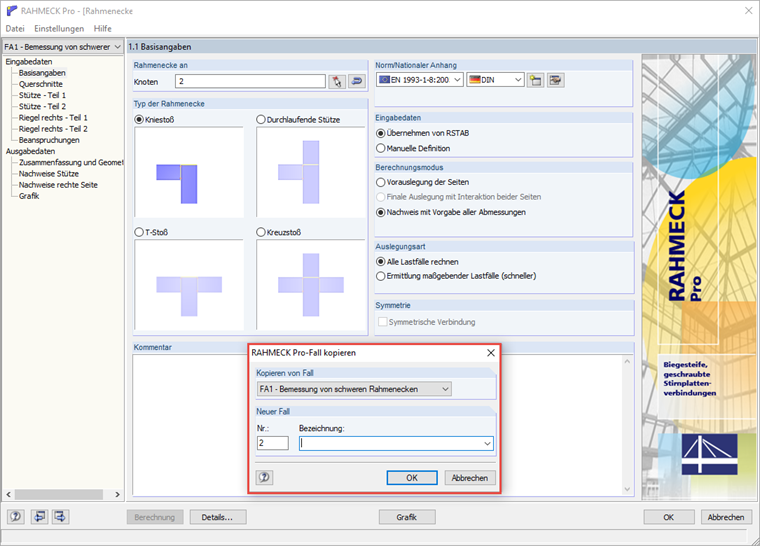

Ich kopiere einen Bemessungsfall und/oder wähle einen anderen bzw. weiteren Knoten für die Bemessung aus. Die im vorherigen Bemessungsfall definierte Geometrie des Anschlusses wird jedoch nicht übernommen. Warum?
Antwort:
Sobald ein neuer Knoten für die Bemessung ausgewählt wird, wird die Geometrie aus dem Hauptprogramm RFEM 5 oder RSTAB 8 neu eingelesen und die Standardwerte der Verbindung voreingestellt.Das Kopieren des Bemessungsfalls ist für den Fall gedacht, dass eine weitere Variante des zuvor definierten Anschlusses betrachtet wird. Sollen zwei Knoten gleicher Geometrie bemessen werden, so sollten Sie diese gleich zu Beginn beide auswählen.
Autor
Herr Fröhlich sorgt für die Bearbeitung von Anwenderfragen im Kundensupport und ist zudem für die Entwicklung im Bereich Stahlbau zuständig.
