Darstellungsmöglichkeiten der 3D-Grafik

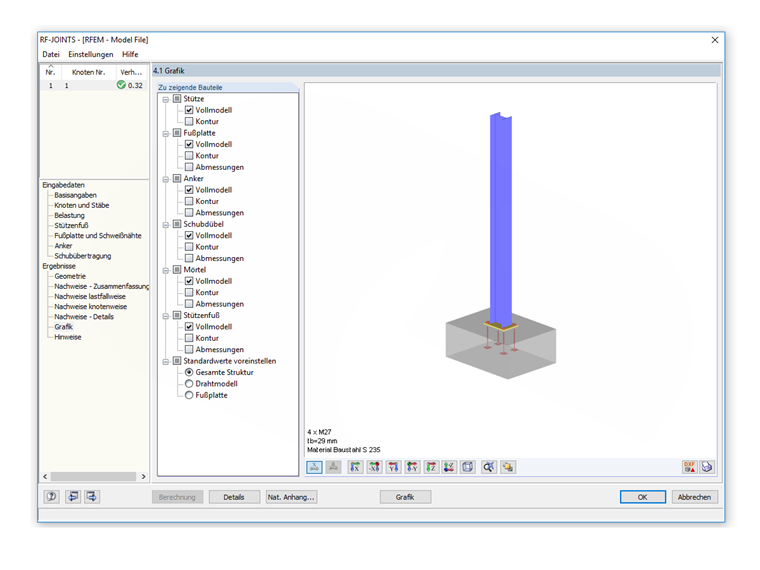

Neben den Ergebnistabellen wird in RF-/JOINTS und RF-/RAHMECK Pro eine dreidimensionale Grafik erstellt. Hierbei handelt es sich um eine wirklichkeitsgetreue und maßstäbliche Darstellung der Verbindung.

Neben den Ansichten in Richtung der Hauptachsen - diese werden durch Klick auf die entsprechenden Symbole aufgerufen - kann die Grafik auch aus jeder anderen Perspektive betrachtet werden. Hierzu bewegt man die Maus mit gleichzeitig gedrückter mittlerer Maustaste und Strg-Taste über das Grafikfenster.

Das Besondere ist, dass einzelne Komponenten der Verbindung sowie Maßlinien und zum Beispiel Schweißnahtangaben getrennt ein- und ausgeblendet werden können. Die Auswahl erfolgt in dem Navigator links neben der Grafik.

Mit diesen Möglichkeiten lässt sich eine Verbindung sehr übersichtlich darstellen. Die einzelnen Ansichten können einschließlich der Bemaßungen und Beschriftungen direkt in das Ausdruckprotokoll gedruckt werden.
