Opções de exibição para gráficos 3D

Neben den Ergebnistabellen wird in RF-/JOINTS und RF-/RAHMECK Pro eine dreidimensionale Grafik erstellt. Hierbei handelt es sich um eine wirklichkeitsgetreue und maßstäbliche Darstellung der Verbindung.

Para vistas na direção dos eixos principais, clique no ícone correspondente. Também pode ver o gráfico a partir de qualquer outra perspetiva: Para isso, mova o mouse sobre a janela gráfica enquanto mantém pressionado o botão do meio do mouse e a tecla Ctrl.

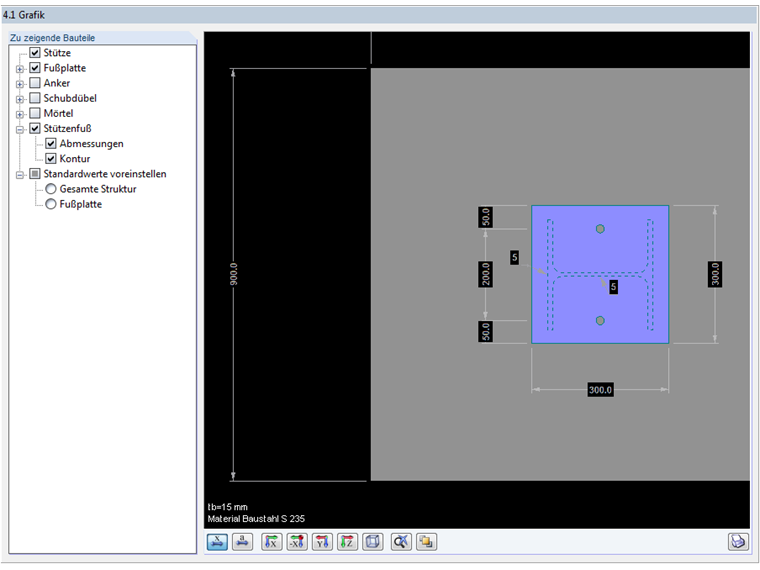

Uma função especial permite exibir ou ocultar separadamente os componentes individuais da ligação, bem como as linhas de dimensão e os detalhes de soldadura, por exemplo. A seleção é possível no navegador à esquerda do gráfico.

Utilizando estas opções, pode representar uma ligação de forma muito clara. Pode imprimir as vistas individuais incluindo dimensões e anotações diretamente no relatório de impressão.
