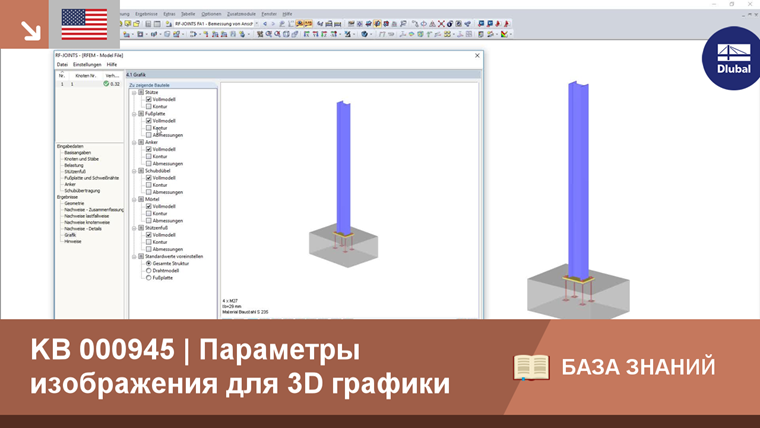

Параметры изображения для 3D графики

Кроме таблиц результатов можно в дополнительном модуле RF-/FRAME-JOINT Pro и RF-/JOINTS создавать также трехмерную графику. Это особо помогает при реалистичном изображении соединений в масштабе.

Для видов в направлении главных осей, щелкните по соответствующему значку. Вы также можете просмотреть графику в любом другом ракурсе: Для этого наведите указатель мыши на графическое окно, удерживая при этом среднюю кнопку мыши и клавишу Ctrl.

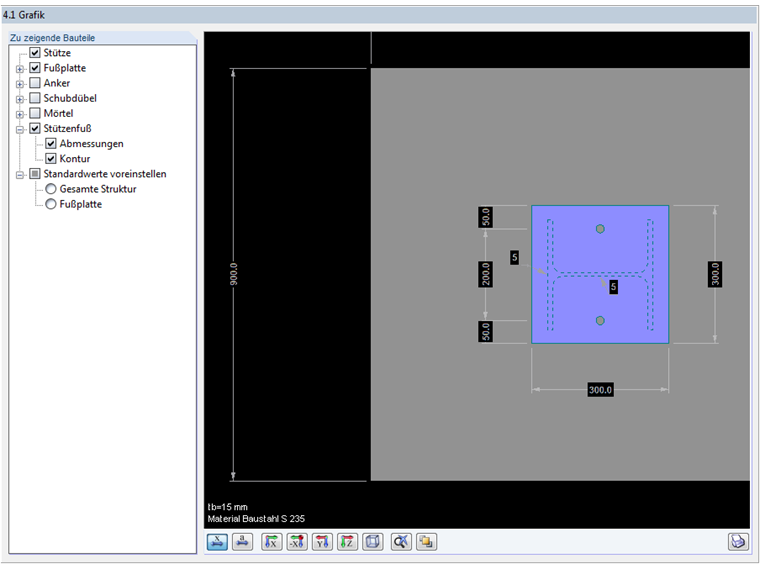

Специальная функция позволяет, например, отобразить или скрыть отдельные компоненты соединения, а также размерные линии и детали шва. Выбор возможен в навигаторе слева от изображения.

С помощью этих параметров можно очень четко изобразить соединение. Отдельные виды, включая размеры и примечания, можно распечатать прямо в протоколе результатов.
