Opcje wyświetlania grafiki 3D

Neben den Ergebnistabellen wird in RF-/JOINTS und RF-/RAHMECK Pro eine dreidimensionale Grafik erstellt. Hierbei handelt es sich um eine wirklichkeitsgetreue und maßstäbliche Darstellung der Verbindung.

Aby wyświetlić widoki w kierunku głównych osi, należy kliknąć odpowiednią ikonę. Grafikę można też obejrzeć z dowolnej innej perspektywy: W tym celu należy przesunąć kursor myszy po oknie graficznym, przytrzymując środkowy przycisk myszy i klawisz Ctrl.

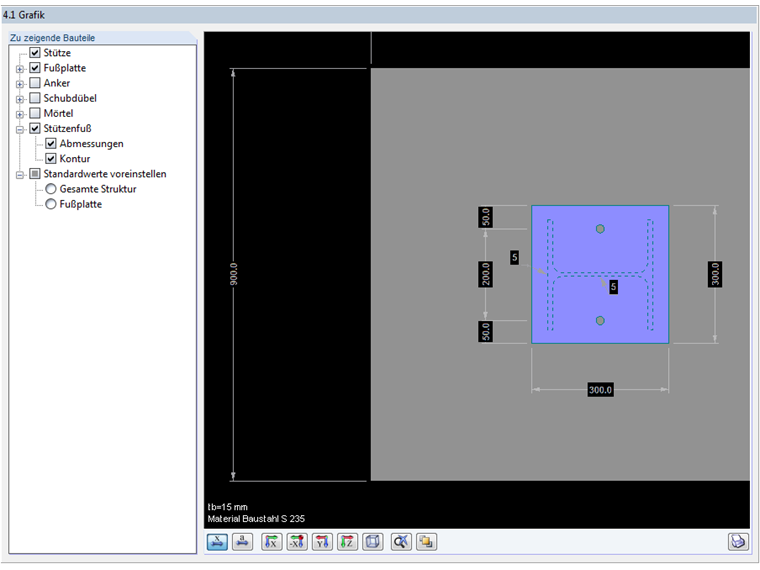

Specjalna funkcja umożliwia na przykład oddzielne wyświetlanie lub ukrywanie poszczególnych składowych połączenia, a także linii wymiarowych i szczegółów spoiny. Wyboru można dokonać w nawigatorze po lewej stronie grafiki.

Korzystając z tych opcji, można bardzo wyraźnie przedstawić połączenie. Poszczególne widoki wraz z wymiarami i adnotacjami można wydrukować bezpośrednio do protokołu wydruku.
