Кроме таблиц результатов можно в дополнительном модуле RF-/FRAME-JOINT Pro и RF-/JOINTS создавать также трехмерную графику. Это особо помогает при реалистичном изображении соединений в масштабе.

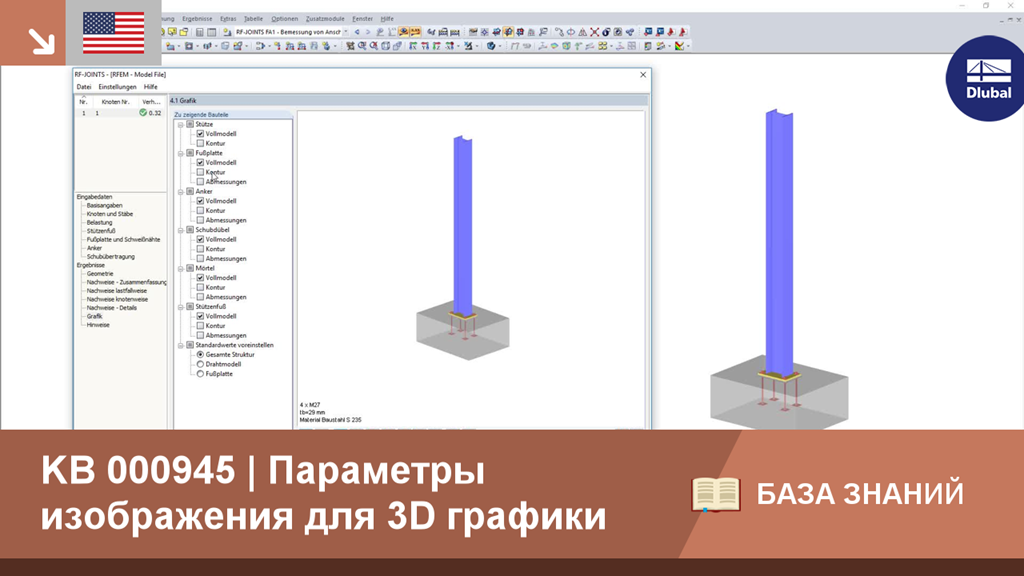

KB 000945 | Параметры изображения для 3D графики
