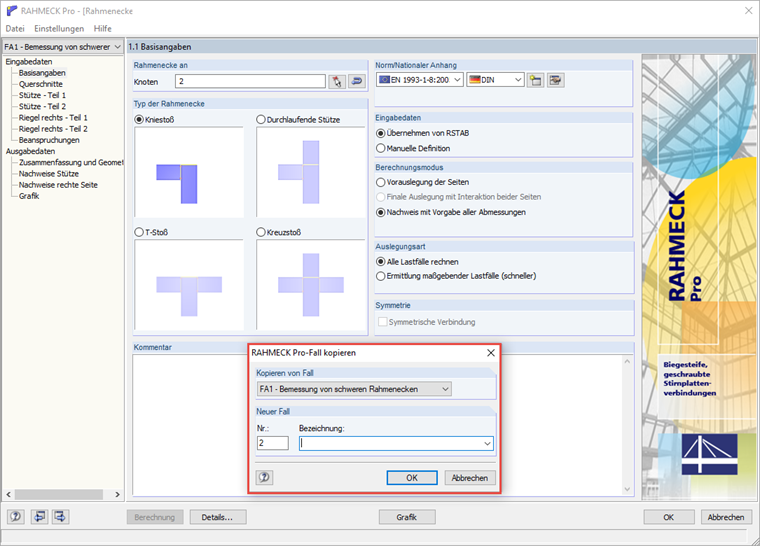

Zaleca się kopiowanie przypadku obliczeniowego w przypadku, gdy nastąpi ponowna modyfikacja wcześniej zdefiniowanego połączenia. Jeżeli chcesz zwymiarować dwa węzły o tej samej geometrii, na początku należy wybrać oba węzły.
Pytanie
Kopiuję przypadek obliczeniowy i/lub wybieram inny lub kolejny węzeł do obliczeń. Geometria połączenia zdefiniowana w poprzednim przypadku obliczeniowym nie jest jednak przenoszona. Jaki jest tego powód?
Odpowiedź:
Po wybraniu nowego węzła do obliczeń geometria jest ponownie importowana z programu głównego RFEM 5 lub RSTAB 8, a domyślne wartości połączenia są wstępnie ustawione.Zaleca się kopiowanie przypadku obliczeniowego w przypadku, gdy nastąpi ponowna modyfikacja wcześniej zdefiniowanego połączenia. Jeżeli chcesz zwymiarować dwa węzły o tej samej geometrii, na początku należy wybrać oba węzły.
Autor
Pan Fröhlich zapewnia wsparcie techniczne naszym klientom i jest odpowiedzialny za rozwój w dziedzinie konstrukcji żelbetowych.
