Рекомендуется скопировать расчетный случай в случае, если будет учитываться еще одна модификация ранее определенного соединения. Если вы хотите рассчитать два узла с одинаковой геометрией, необходимо выбрать их обоих в начале.
Вопрос

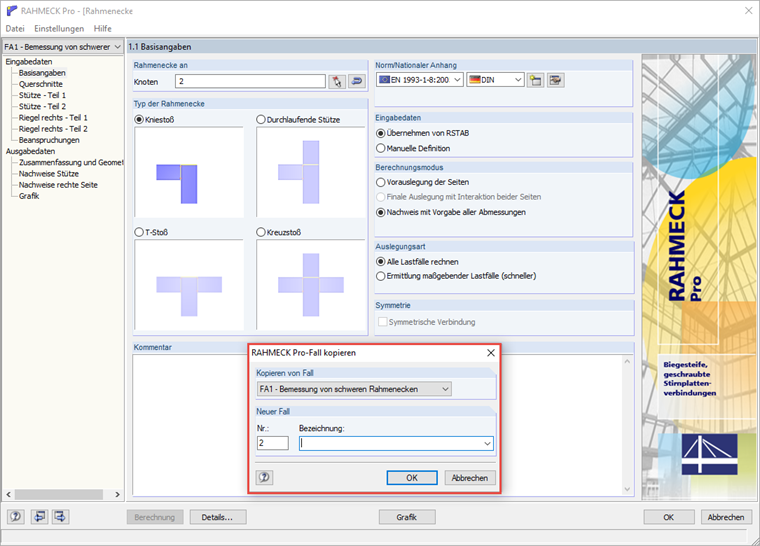

Я копирую расчётный случай и/или выбираю другой или дополнительные узлы для расчёта. Однако геометрия соединения, заданная в предыдущем расчетном случае, не передается. В чём причина?
Ответ:
Как только для расчета выбирается новый узел, геометрия повторно импортируется из основной программы RFEM 5 или RSTAB 8 и устанавливаются значения соединения по умолчанию.Рекомендуется скопировать расчетный случай в случае, если будет учитываться еще одна модификация ранее определенного соединения. Если вы хотите рассчитать два узла с одинаковой геометрией, необходимо выбрать их обоих в начале.
