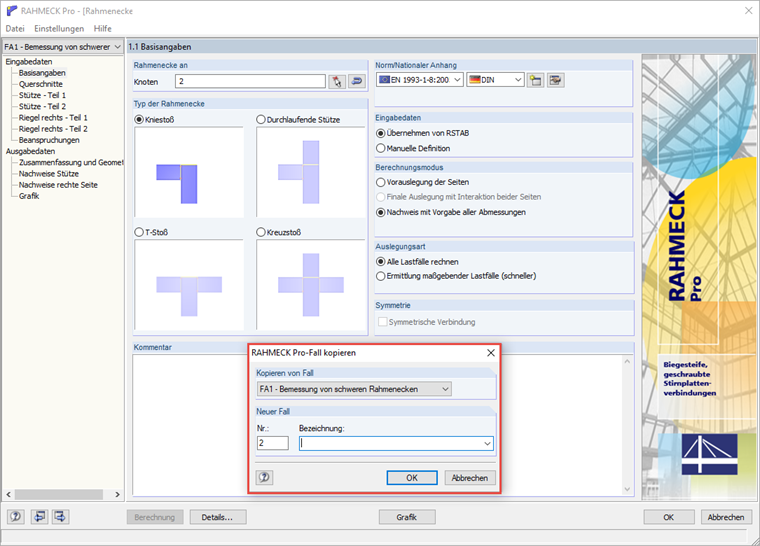

Si consiglia di copiare il caso di progetto nel caso in cui ci sarà un'altra modifica del collegamento precedentemente definito. Se si desidera progettare due nodi con la stessa geometria, è necessario selezionarli entrambi all'inizio.
Domanda
Sto copiando un caso di progetto e/o selezionando un nodo diverso o ulteriore per il progetto. Tuttavia, la geometria del collegamento definita nel caso di progetto precedente non viene trasferita. Qual è il motivo?
Risposta:
Non appena viene selezionato un nuovo nodo per la verifica, la geometria viene reimportata dal programma principale RFEM 5 o RSTAB 8 e i valori predefiniti del collegamento sono preimpostati.Si consiglia di copiare il caso di progetto nel caso in cui ci sarà un'altra modifica del collegamento precedentemente definito. Se si desidera progettare due nodi con la stessa geometria, è necessario selezionarli entrambi all'inizio.
Autore
Il Sig. Fröhlich fornisce supporto tecnico ai nostri clienti ed è responsabile dello sviluppo nel settore delle strutture in cemento armato.
