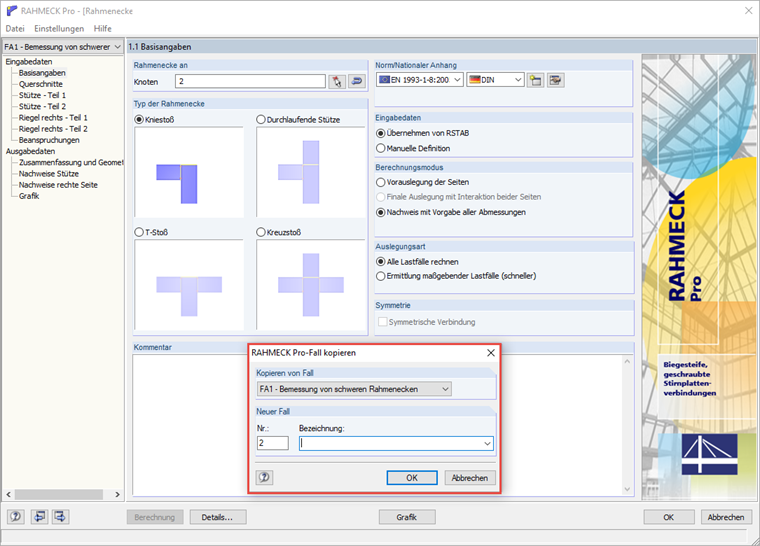

Se recomienda copiar el caso de cálculo en el caso de que se considere una nueva modificación de la conexión definida previamente. Si desea calcular dos nudos con la misma geometría, debe seleccionar ambos al principio.
Pregunta
Estoy copiando un caso de cálculo y/o seleccionando un nudo diferente o adicional para el cálculo. Sin embargo, no se transfiere la geometría de conexión definida en el caso de cálculo anterior. ¿Por qué?
Respuesta:
Tan pronto como se selecciona un nuevo nudo para el cálculo, la geometría se vuelve a importar desde el programa principal RFEM 5 o RSTAB 8 y se preestablecen los valores predeterminados de la conexión.Se recomienda copiar el caso de cálculo en el caso de que se considere una nueva modificación de la conexión definida previamente. Si desea calcular dos nudos con la misma geometría, debe seleccionar ambos al principio.
Autor
El Sr. Fröhlich proporciona soporte técnico a nuestros clientes y es responsable del desarrollo en el área de estructuras de hormigón armado.
