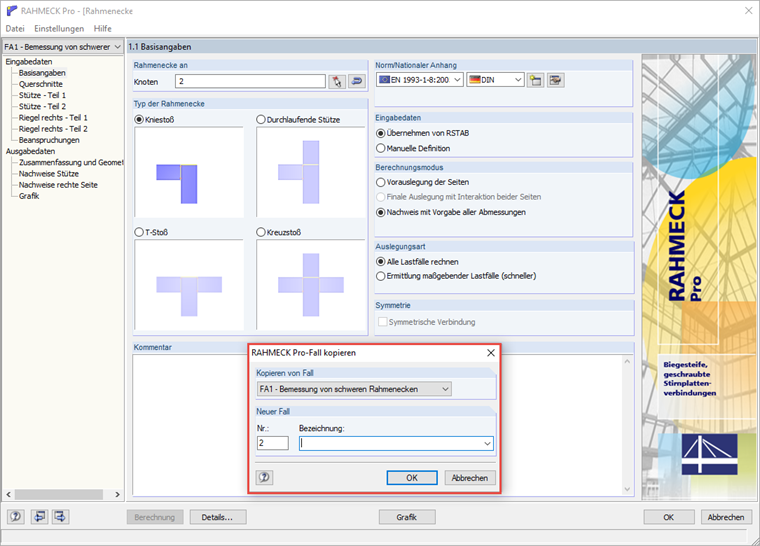

Recomenda-se copiar o caso de dimensionamento para o caso de haver outra alteração da ligação considerada anteriormente. Se pretende dimensionar dois nós com a mesma geometria, deve selecionar os dois no início.
Pergunta
Ao dimensionar, estou a copiar um caso de dimensionamento e/ou selecionar um nó diferente ou adicional para o dimensionamento. No entanto, a geometria da ligação definida no caso de dimensionamento anterior não será transferida. Porquê?
Resposta:
Assim que é selecionado um novo nó para o dimensionamento, a geometria é reimportada do programa principal RFEM 5 ou RSTAB 8 e os valores padrão da ligação são predefinidos.Recomenda-se copiar o caso de dimensionamento para o caso de haver outra alteração da ligação considerada anteriormente. Se pretende dimensionar dois nós com a mesma geometria, deve selecionar os dois no início.
Autor
O Eng. Fröhlich presta apoio técnico aos clientes e é responsável pelo desenvolvimento de produtos para estruturas de aço.
