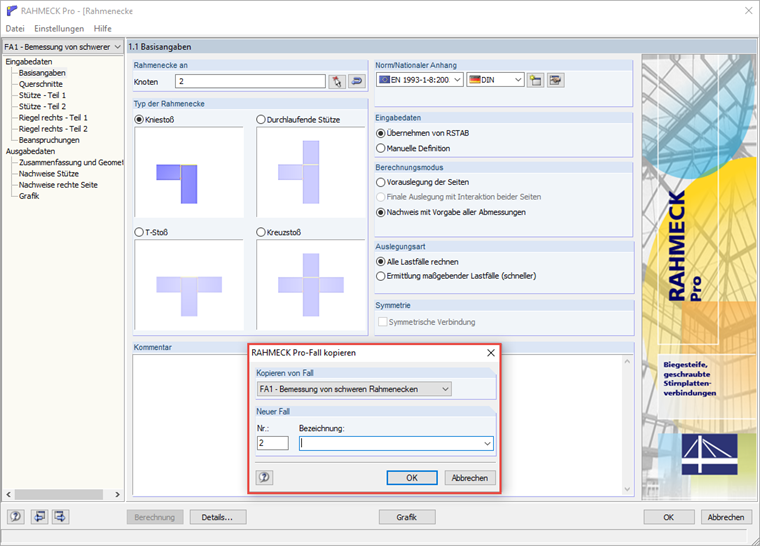

如果考虑对先前定义的连接进行其他修改,建议复制该设计工况。 如果要设计两个具有相同几何形状的节点,则应该在开始时就选择它们。
问题
我正在复制一个设计案例和/或为该设计选择另一个或更多的节点。 但是在设计案例中定义的连接节点几何尺寸不会被导入。 为什么?
回复:
只要在计算中选定了一个新的节点,该节点的几何形状会从主程序 RFEM 5 或 RSTAB 8 中重新导入,并且节点连接的节点会默认为默认值。如果考虑对先前定义的连接进行其他修改,建议复制该设计工况。 如果要设计两个具有相同几何形状的节点,则应该在开始时就选择它们。
作者
Fröhlich 先生为我们的客户提供技术支持,负责钢筋混凝土结构领域的研发工作。
