Abschlussarbeit 000491 | Statische Berechnung und Bemessung einer Flugzeughalle mit RFEM

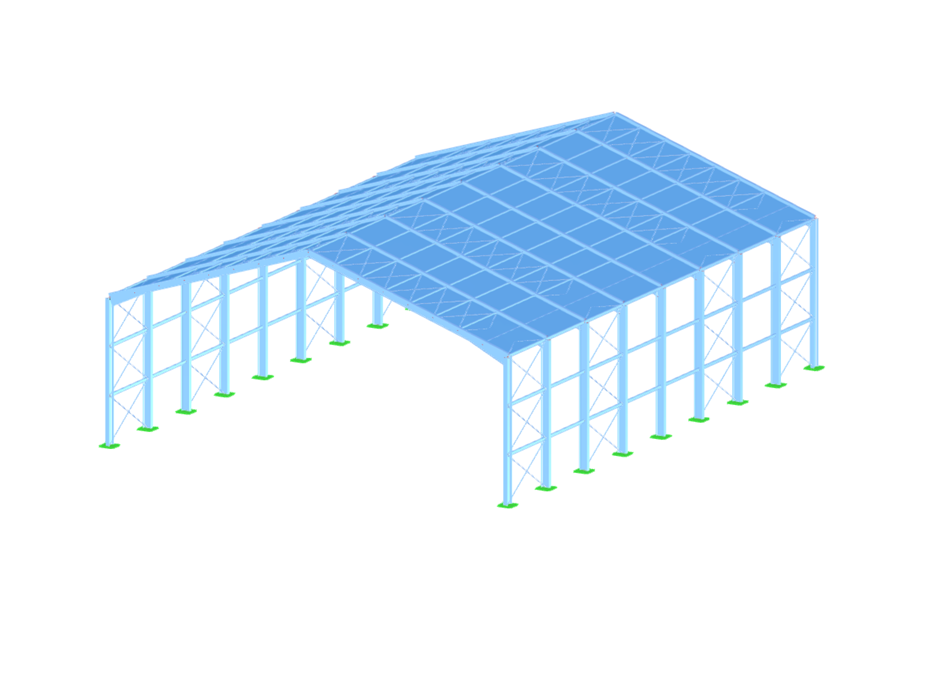

Flugzeughalle aus Stahl
| Anzahl Knoten | 225 |
| Anzahl Linien | 380 |
| Anzahl Stäbe | 380 |
| Anzahl Flächen | 2 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 17 |
| Anzahl Lastkombinationen | 296 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 81,121 t |
| Abmessungen (metrisch) | 30,000 x 15,000 x 40,000 m |
| Abmessungen (imperial) | 98.43 x 49.21 x 131.23 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
