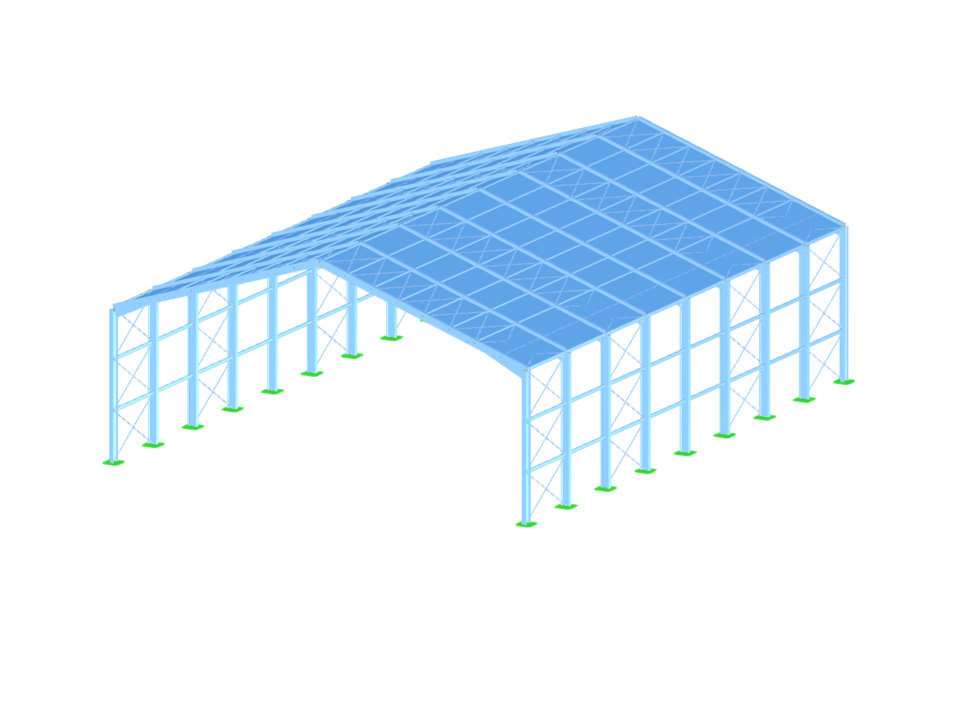

Diplomová práce 000491 | Návrh a výpočet hangáru v programu RFEM.
ocelový hangár
| Počet uzlů | 225 |
| Počet linií | 380 |
| Počet prutů | 380 |
| Počet ploch | 2 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 17 |
| Počet kombinací zatížení | 296 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 81,121 t |
| Rozměry (metrické) | 30,000 x 15,000 x 40,000 m |
| Rozměry (imperiální) | 98.43 x 49.21 x 131.23 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
