Tesis de graduación 000491 | Diseño y Cálculo de un Hangar mediante el software RFEM.

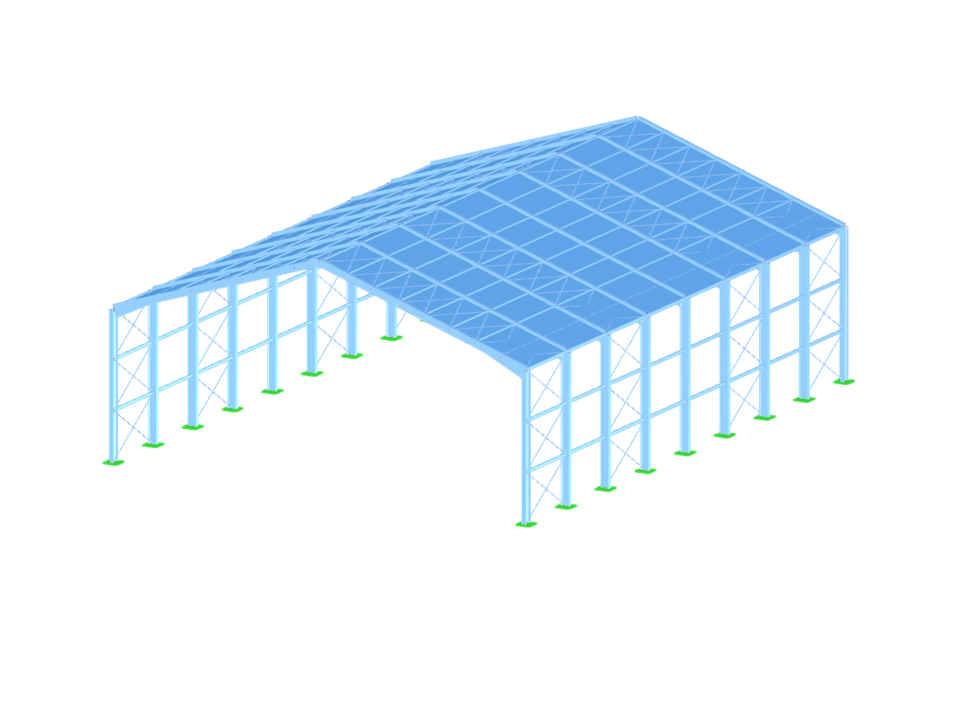

Hangar de acero
| Número de nudos | 225 |
| Número de líneas | 380 |
| Número de barras | 380 |
| Número de superficies | 2 |
| Número de sólidos | 0 |
| Número de casos de carga | 17 |
| Número de combinaciones de carga | 296 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 81.121 t |
| Dimensiones (métricas) | 30,000 x 15,000 x 40,000 m |
| Dimensiones (imperiales) | 98.43 x 49.21 x 131.23 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
