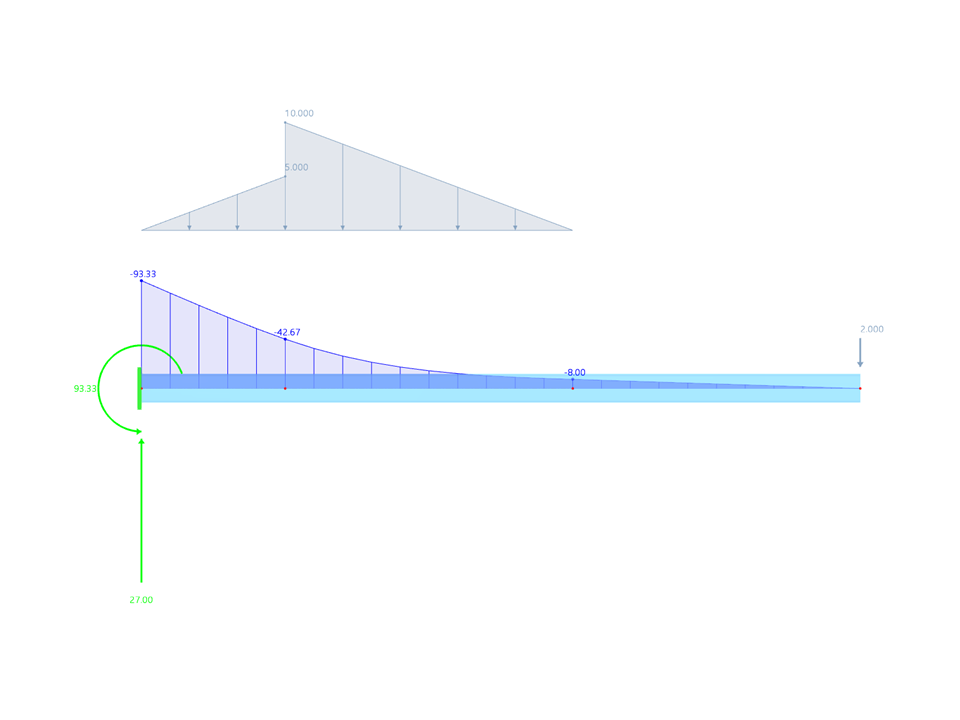

Berechnung der Querkraft und des Biegemoments an einer Stahlkragstütze.
Kragträger aus Stahl
| Anzahl Knoten | 4 |
| Anzahl Linien | 3 |
| Anzahl Stäbe | 3 |
| Anzahl Lastfälle | 1 |
| Gesamtgewicht | 0,663 t |
| Abmessungen (metrisch) | 10,250 x 0,500 x 0,500 m |
| Abmessungen (imperial) | 33.63 x 1.64 x 1.64 feet |
| Programmversion | 5.35.01 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
