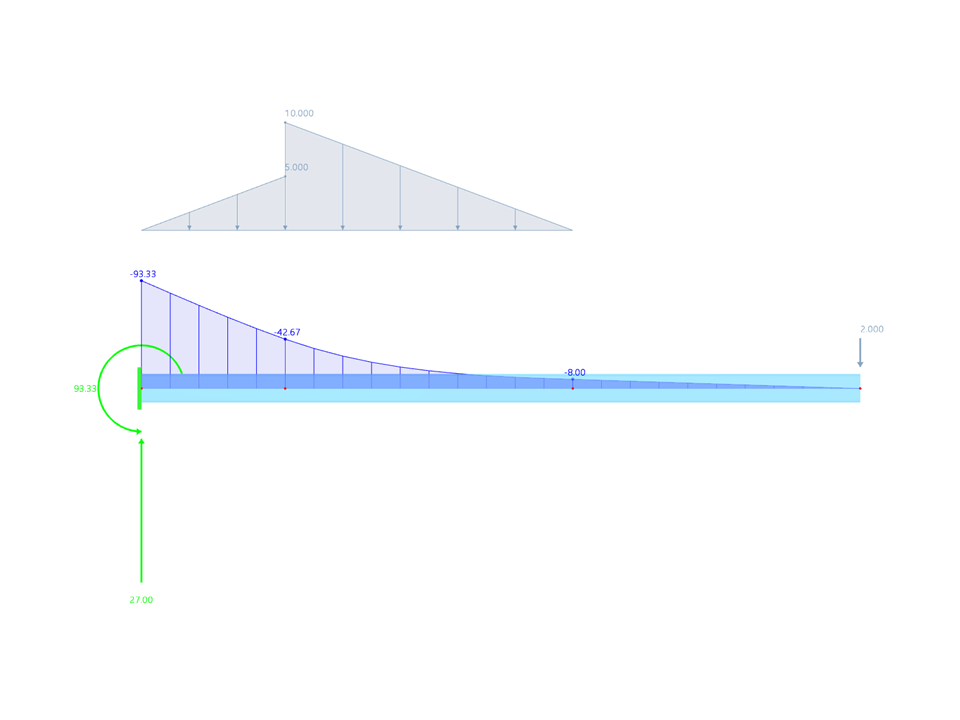

Obliczanie siły tnącej i momentu zginającego na stalowej belce wspornikowej.
Stalowa belka wspornikowa
| Liczba węzłów | 4 |
| Liczba linii | 3 |
| Liczba prętów | 3 |
| Ilość przypadków obciążenia | 1 |
| Ciężar całkowity | 0,663 t |
| Wymiary (metryczne) | 10,250 x 0,500 x 0,500 m |
| Wymiary (imperialne) | 33.63 x 1.64 x 1.64 feet |
| Wersja programu | 5.35.01 |
