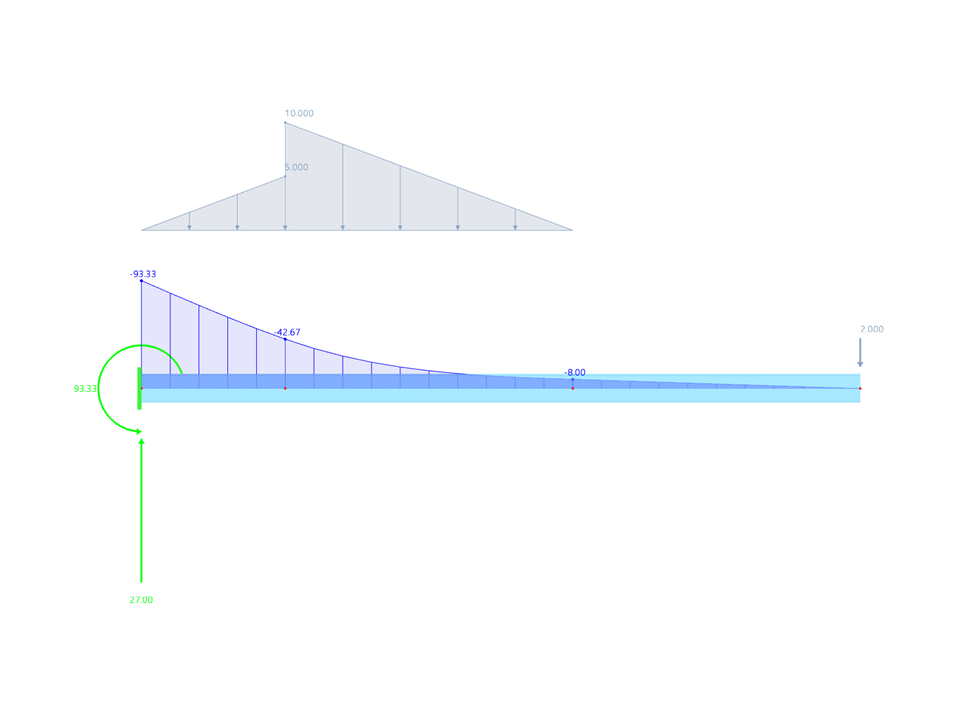

Výpočet posouvající síly a ohybového momentu na ocelovém konzolovém nosníku.
Ocelový konzolový nosník
| Počet uzlů | 4 |
| Počet linií | 3 |
| Počet prutů | 3 |
| Počet zatěžovacích stavů | 1 |
| Celková hmotnost | 0,663 t |
| Rozměry (metrické) | 10,250 x 0,500 x 0,500 m |
| Rozměry (imperiální) | 33.63 x 1.64 x 1.64 feet |
| Verze programu | 5.35.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
