Na tomto modelu je předvedeno, jak lze v modulu RF-/STEEL EC3 přiřadit stejná vstupní data několika prutům nebo sadám prutů současně.
Model použitý v

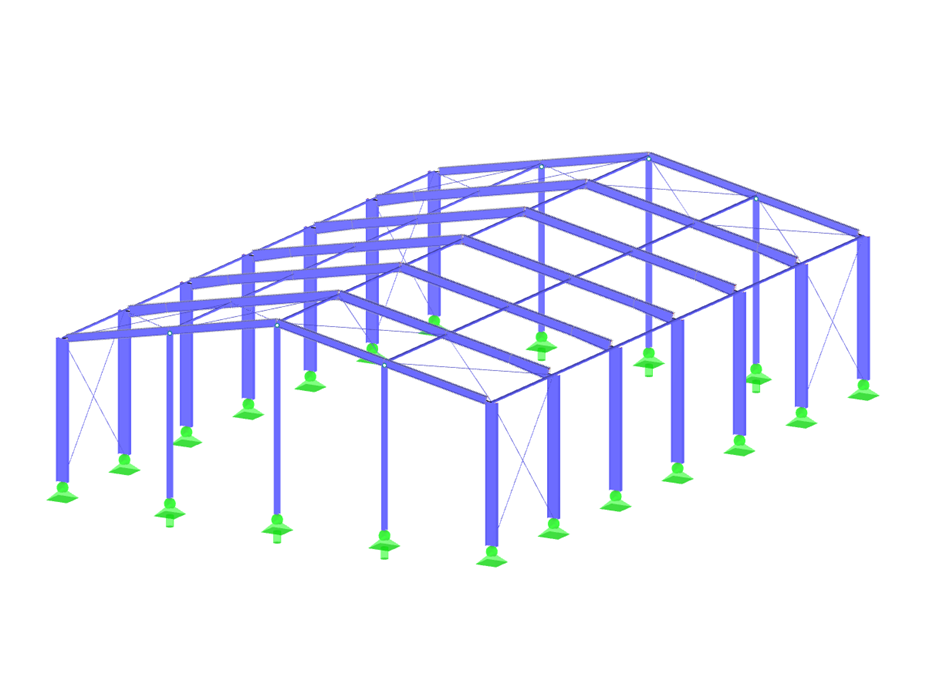

Ocelová hala
Počet uzlů | 65 |
Počet linií | 112 |
Počet prutů | 112 |
Počet ploch | 0 |
Počet těles | 0 |
Počet zatěžovacích stavů | 12 |
Počet kombinací zatížení | 328 |
Počet kombinací výsledků | 2 |
Celková hmotnost | 19,387 t |
Rozměry (metrické) | 20,000 x 8,000 x 30,000 m |
Rozměry (imperiální) | 65.62 x 26.25 x 98.43 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
![Přiřazení parametrů několika prutům nebo sadám prutů](/cs/webimage/010387/3004643/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
V přídavném modulu RF‑/STEEL EC3 je možné najednou přiřadit stejné parametry více prutům či sadám prutů. Současné přiřazení vstupních dat je možné pro mezilehlé podpory, účinné délky, uzlové podpory, klouby na koncích prutů, smyková pole a torzní uložení.
