V přídavném modulu RF‑/STEEL EC3 je možné najednou přiřadit stejné parametry více prutům či sadám prutů. Současné přiřazení vstupních dat je možné pro mezilehlé podpory, účinné délky, uzlové podpory, klouby na koncích prutů, smyková pole a torzní uložení.

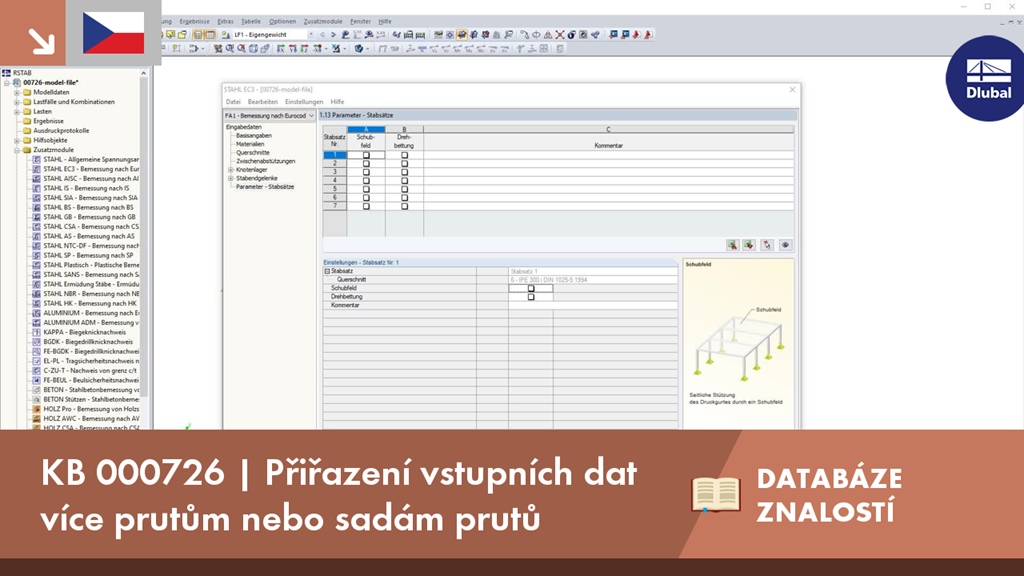

KB 000726 | Přiřazení vstupních dat více prutům nebo sadám prutů
Odkazy
Máte nějaké otázky?
![Přiřazení parametrů několika prutům nebo sadám prutů](/cs/webimage/010387/3004643/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
V přídavném modulu RF‑/STEEL EC3 je možné najednou přiřadit stejné parametry více prutům či sadám prutů. Současné přiřazení vstupních dat je možné pro mezilehlé podpory, účinné délky, uzlové podpory, klouby na koncích prutů, smyková pole a torzní uložení.
![Visuelle Hilfen beim Definieren der Lagerbedingungen von Stabsätzen bei der Bemessung nach EN 1993-1-1 Kapitel 6.3.4](/cs/webimage/010197/2423530/01-cs-png-png.png?mw=512&hash=13696c244c644a668f4d1b114ee8d968a42f4baa)
V přídavném modulu RF‑/STEEL EC3 se stabilitní analýza sad prutů provádí standardně obecnou metodou (EN 1993‑1‑1, čl. 6.3.4). Přitom je třeba správně stanovit podporové podmínky pro náhradní konstrukci se čtyřmi stupni volnosti. V dnes běžně používaných 3D modelech můžete rychle ztratit přehled o poloze sad prutů v konstrukci.
![Mezní hodnota smykových napětí v kroucení pro posouzení průřezu](/cs/webimage/010266/3051158/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
Velmi malé torzní momenty v posuzovaných prutech často brání určitým typům posouzení. Aby bylo možné je zanedbat a provést tato posouzení, lze v modulu RF-/STEEL EC3 definovat mezní hodnotu, od které se zohlední smyková napětí od kroucení.
![Aktivace posouzení svaru v modulu RF-/STEEL EC3](/cs/webimage/010282/3053926/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
Přídavný modul RF-/STEEL EC3 umožňuje provádět posouzení koutových svarů pro všechny parametrické svařované průřezy z databáze průřezů. Nutné je pouze aktivovat tuto možnost v nastavení detailů modulu. Alternativně lze pro posouzení použít také plošný model.
![Funkce 002820 | Mezní plastické přetvoření pro svary](/cs/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
V konfiguraci mezního stavu únosnosti pro posouzení ocelových přípojů máte možnost upravit mezní plastické přetvoření pro svary.
![Komponenta "Patní deska"](/cs/webimage/050345/3881657/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Komponenta "Patní deska" Vám umožňuje posuzovat přípoje patních desek se zabetonovanými kotvami. Přitom se analyzují desky, svary, ukotvení a interakce ocel-beton.
![Funkce 002807 | 3D zobrazení výsledků FSM](/cs/webimage/049281/3861162/2024-05-01_10-32-55.png?mw=512&hash=2377d291bc20ac3d78d617b50c131614e99ac6f7)
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
![Posouzení ocelových konstrukcí | Přehled posouzení systému odolávajícího působení seizmických sil](/cs/webimage/048507/3803346/seismic_steel.png?mw=512&hash=1c18a83f050e74601a7300444a0d77a0246a0e02)
- Posouzení pěti typů seizmicky odolných systémů (SFRS) zahrnuje speciální momentový rám (SMF), mezilehlý momentový rám (IMF), obyčejný momentový rám (OMF), obyčejný koncentricky ztužený rám (OCBF) a speciální koncentricky vyztužený rám (SCBF)
- Kontrola duktility poměrů šířky k tloušťce stojin a pásnic
- Výpočet požadované pevnosti a tuhosti pro stabilitní ztužení nosníků
- Výpočet maximální vzdálenosti pro stabilitní ztužení nosníků
- Výpočet požadované pevnosti v místech kloubů pro stabilitní ztužení nosníků
- Výpočet požadované pevnosti sloupu s možností zanedbat všechny ohybové momenty, smyk a kroucení pro mezní stav s navýšenou pevností
- Kontrola štíhlostního poměru sloupů a ztužení
