В модуле RF-/STEEL EC3 можно назначить одинаковые входные данные нескольким стержням или блокам стержней одновременно. Одновременное назначение входных данных возможно для промежуточных опор, расчетных длин, узловых опор, шарниров на концах стержней, а также для панелей сдвига и ограничений вращения.

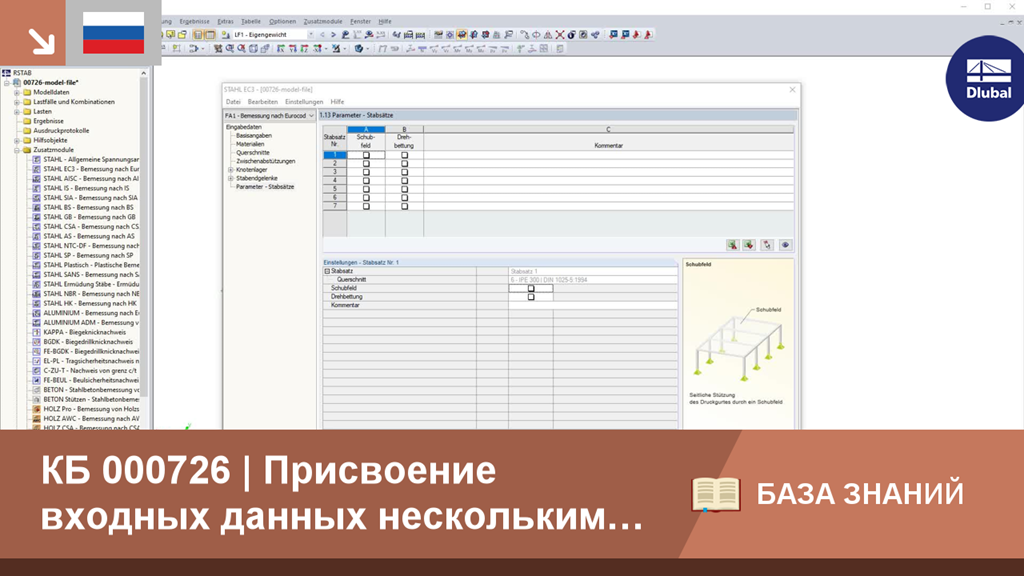

КБ 000726 | Присвоение входных данных нескольким стержням или блокам стержней
