Dans RF-/STEEL EC3, vous pouvez assigner les mêmes données d'entrée à plusieurs barres ou ensembles de barres en même temps. L'attribution simultanée des données d'entrée est possible pour les appuis intermédiaires, les longueurs efficaces, les appuis nodaux, les articulations d'extrémité de barre, ainsi que pour le panneau de cisaillement et le maintien en rotation.

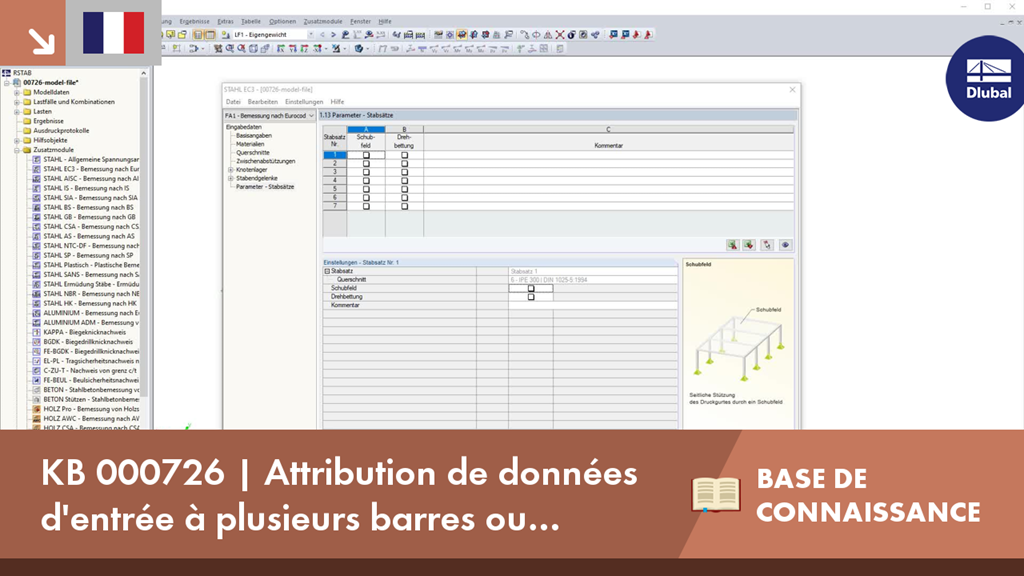

KB 000726 | Attribution de données d'entrée à plusieurs barres ou ensembles de barres
Liens
Avez-vous des questions ?
In RF-/STAHL EC3 können gleichzeitig mehreren Stäben beziehungsweise Stabsätzen dieselben Eingabedaten zugewiesen werden. Die gleichzeitige Zuweisung der Eingabedaten ist für Zwischenabstützungen, effektive Längen, Knotenlager, Stabendgelenke sowie Schubfeld und Drehbettung möglich.
Dans RF-/STEEL EC3, les ensembles de barres sont calculés conjointement selon la Méthode générale (EN 1993-1-1, Cl. 6.3.4) grâce à l'analyse de stabilité. Afin d'effectuer cette opération, il est nécessaire de déterminer les conditions d'appui correctes pour la structure équivalente avec quatre degrés de liberté. Dans la plupart des modèles 3D actuels, vous êtes susceptible de perdre rapidement la trace de l'emplacement d'un ensemble de barres dans le système.
D'infimes moments de torsion présents dans les barres à calculer empêchent souvent certains formats de calcul. Afin de les négliger puis d'effectuer les calculs, vous avez la possibilité de définir une valeur limite dans RF-/STEEL EC3 à partir de laquelle les contraintes de cisaillement en torsion seront prises en compte.
Das Zusatzmodul RF-/STAHL EC3 kann den Nachweis der Halskehlnähte für alle parametrischen, geschweißten Querschnitte der Querschnittsbibliothek führen. Hierzu muss die Option in den Detaileinstellungen des Moduls aktiviert werden. Alternativ kann auch ein Flächenmodell zur Bemessung genutzt werden.
- De nombreux types de composants tels que des platines de base et d'about, des cornières d'âme, des plaques de connexion, des goussets, des raidisseurs, des jarrets ou des nervures pour une entrée facile des situations d'assemblage typiques
- Composants de base universellement applicables (par ex. des plaques, des soudures, des boulons, des plans auxiliaires) pour la modélisation de situations d'assemblage complexes
- Affichage graphique de la géométrie de l'assemblage avec actualisation dynamique lors de l'entrée
- Large éventail de formes de section : Sections en I, sections en U, cornières, sections en T, sections creuses, sections composées et sections à parois minces
- Bibliothèque dans le Dlubal Center avec un grand nombre de modèles de connexion côté programme, y compris des modèles définis par l'utilisateur
- La géométrie de l'assemblage est automatiquement adaptée en fonction de la disposition relative des composants, même en cas de modification ultérieure des composants structuraux.
Dans la configuration pour l'ELU de la vérification des assemblages acier, vous avez la possibilité de modifier la déformation plastique ultime des soudures.
Le composant « Platine d’assise » permet de vérifier des assemblages avec une platine et des ancrages coulés dans la fondation. Les plaques, les cordons de soudures, les ancrages et l’interaction acier-béton sont analysés.
La boîte de dialogue « Modifier la section » permet d'afficher les modes de flambement selon la méthode des bandes finies (FSM) comme graphique tridimensionnel.
