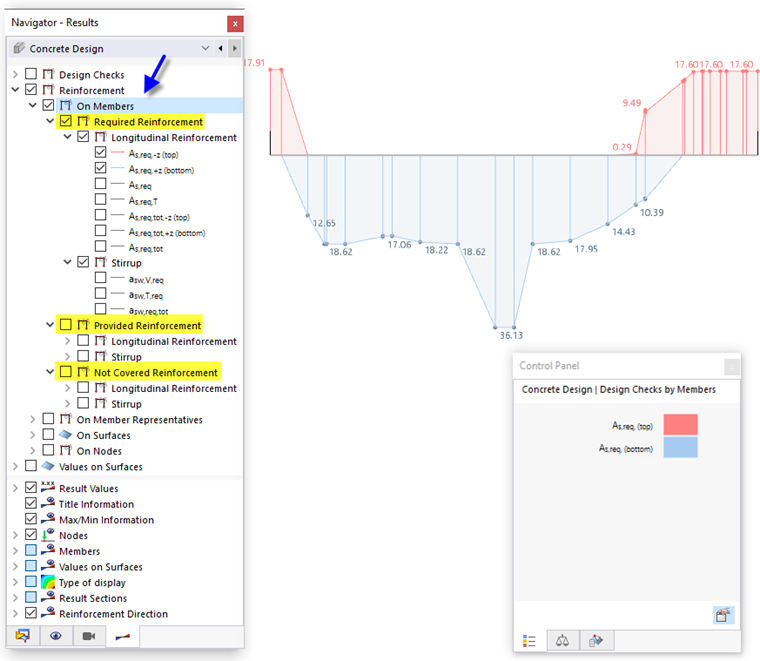

En el ' Navegador - Resultados ', especifique los resultados de cálculo de las secciones de armadura que se mostrarán gráficamente en las barras. Puede seleccionar los resultados específicos para la armadura necesaria, la armadura existente y la armadura descubierta.
El área de la sección transversal del tipo de armadura seleccionado se muestra para cada ubicación de barra. Puede ver la posición de la armadura - arriba o abajo - mediante la representación en los lados de la barra correspondientes.
panel de control
Si selecciona varias armaduras, las secciones de la armadura se muestran en combinación. Las asignaciones de colores se muestran en el panel de control. Por ejemplo, puede comparar la armadura longitudinal necesaria con la armadura longitudinal existente.
La armadura descubierta representa la diferencia entre la armadura existente y la necesaria.
Representación de resultados

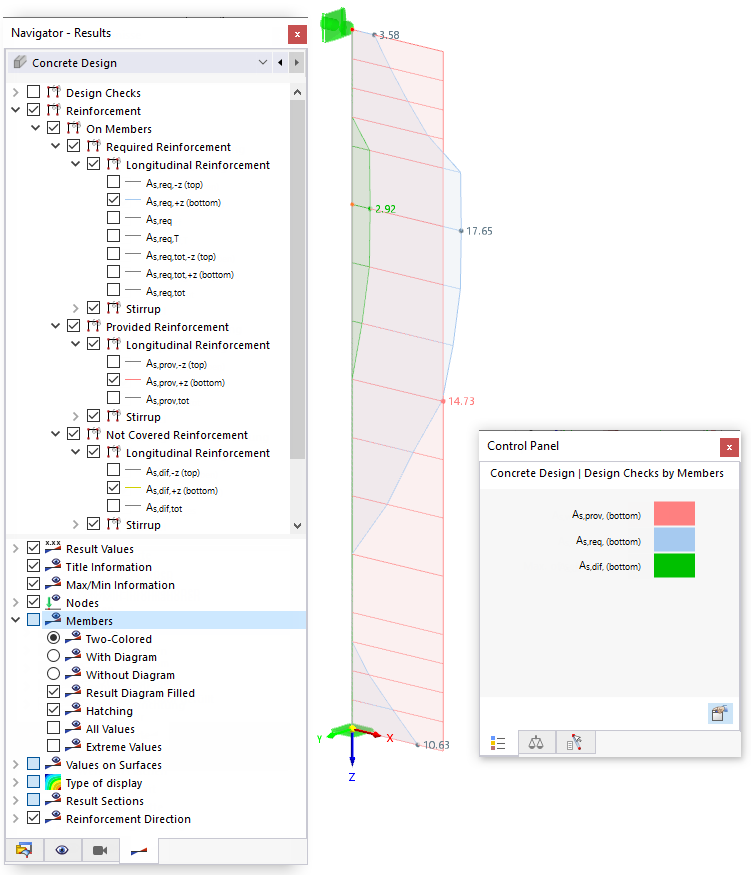

La categoría 'Barras' en el área inferior del navegador ofrece varias opciones para adaptar la visualización de resultados (ver imagen Comparar armadura necesaria y existente ). Puede mostrar la progresión de la armadura con o sin rayado, mostrar todos los valores de los puntos de cálculo o mostrar sólo el valor extremo de todas las barras.
