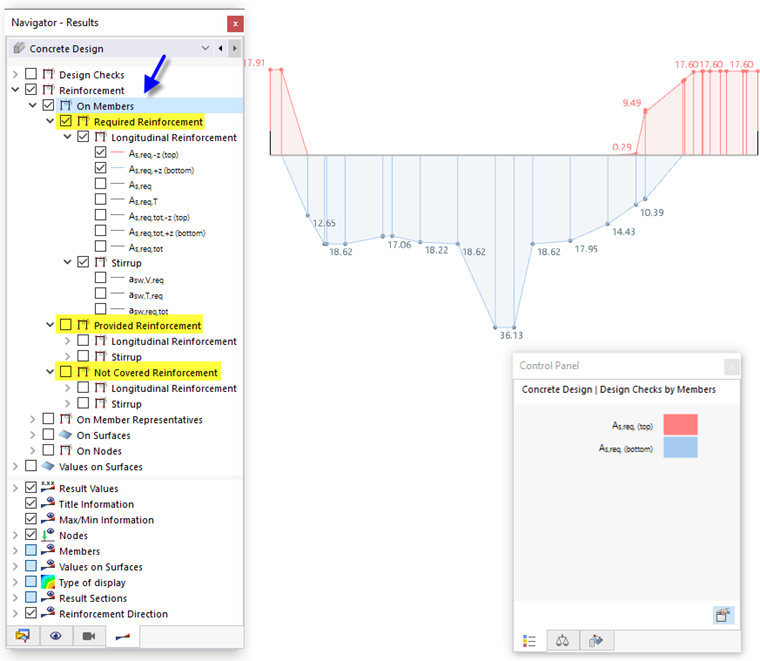

Nel navigatore ' - Risultati ', specificare i risultati di progetto delle sezioni trasversali di armatura che devono essere visualizzate graficamente sulle aste. È possibile selezionare i risultati specifici per l'armatura richiesta, l'armatura esistente e l'armatura scoperta.
L'area della sezione trasversale del tipo di armatura selezionato viene visualizzata per ciascuna posizione dell'asta. È possibile vedere la posizione dell'armatura - sopra o sotto - tramite la rappresentazione sui lati dell'asta corrispondenti.
pannello di controllo

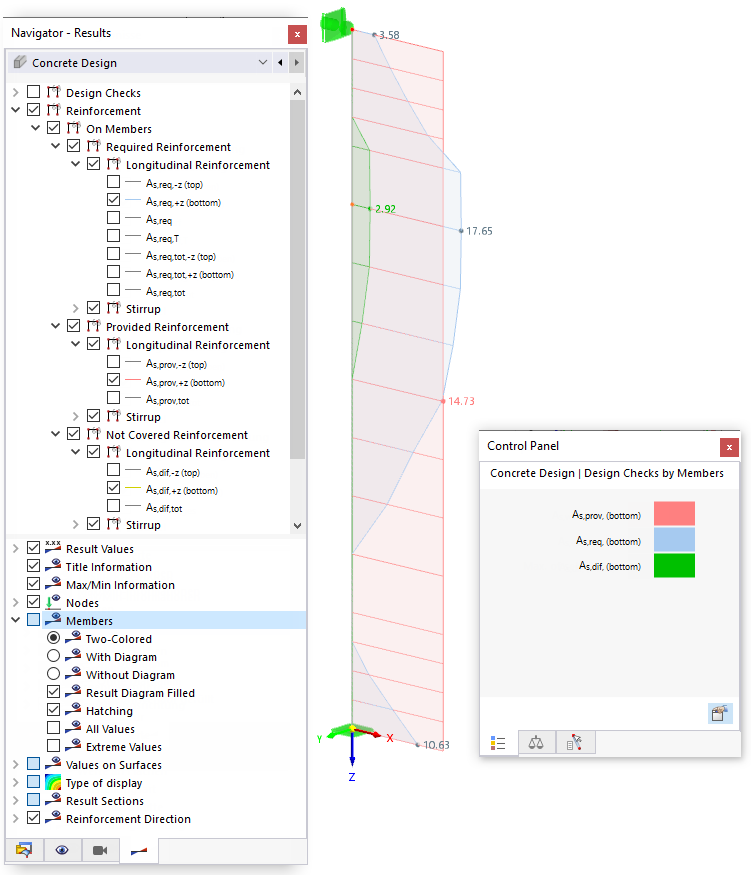

Se si selezionano più armature, le sezioni trasversali dell'armatura vengono visualizzate in combinazione. Le assegnazioni dei colori sono mostrate nel pannello di controllo. Ad esempio, è possibile confrontare l'armatura longitudinale necessaria con l'armatura longitudinale esistente.
L'armatura scoperta rappresenta la differenza tra l'armatura esistente e quella necessaria.
Visualizzazione dei risultati
La categoria 'Aste' nell'area di navigazione inferiore offre varie opzioni per adattare la visualizzazione dei risultati (vedi immagine Confronta l'armatura necessaria e quella esistente ). È possibile visualizzare la progressione dell'armatura con o senza tratteggio, mostrare tutti i valori dei punti di progetto o mostrare solo il valore estremo di tutte le aste.
