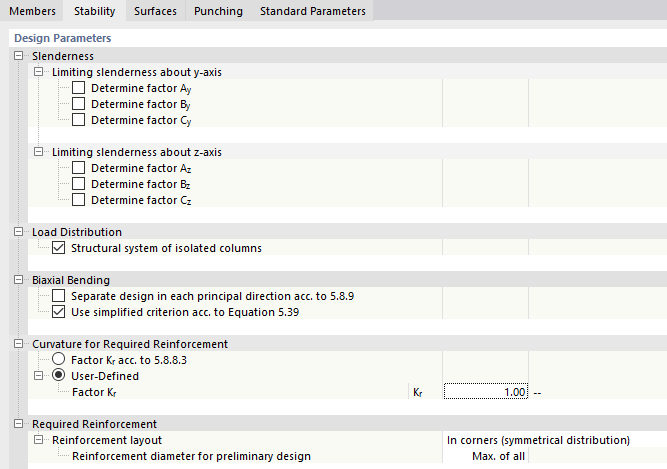

Nella scheda Stabilità della finestra di dialogo 'Configurazione ultima', si controlla la configurazione per l'analisi di stabilità delle colonne. Questo progetto si basa sul metodo della curvatura nominale. Viene eseguito automaticamente sotto forma di una verifica della sezione trasversale quando lunghezze libere d'inflessione sono assegnate alle aste pertinenti.
Snellezza
Questa categoria viene visualizzata per gli allegati nazionali in cui il limite di snellezza deve essere definito per le singole aste di compressione. I fattori A, B e C sono inclusi nella determinazione del limite di snellezza λlim secondo l'equazione (5.13N). Possono essere determinati dal programma o impostati dall'utente. I valori consigliati sono preimpostati.
Distribuzione del carico
In questa categoria è possibile definire se il sistema è costituito da 'colonne singole' o da più colonne cooperanti.
Se si dispone di un sistema misto di colonne singole e strutture di colonne collegate, creare configurazioni diverse e assegnarle alle colonne corrispondenti.
flessione biassiale
Di norma, la verifica della colonna del modello viene eseguita tenendo conto della doppia flessione. Se si desidera eseguire un 'progetto separato in entrambe le direzioni dell'asse principale secondo 5.8.9' o un progetto semplificato ' secondo l'equazione 5.39 ', selezionare la casella di controllo corrispondente.
Anche in questo caso, è necessario creare e assegnare diverse configurazioni per specifiche diverse per le aste del modello.
Curvatura per armatura richiesta
Per determinare le eccentricità secondo la teoria del secondo ordine per il metodo con curvatura nominale, la curvatura è considerata nel programma utilizzando il coefficiente Kr. Questo può essere determinato automaticamente secondo 5.8.8.3 o specificato dall'utente.
Armatura richiesta
Nell'analisi di stabilità con il metodo della curvatura nominale, le forze interne sono determinate con la lunghezza efficace specificata, tenendo conto delle eccentricità secondo la teoria del secondo ordine. Queste forze interne sono utilizzate per progettare la sezione trasversale con l'armatura esistente. Indipendentemente da ciò, il programma può anche determinare il valore dell'armatura necessaria se l'armatura esistente definita è troppo piccola. Per fare ciò, è necessario specificare i lati della sezione trasversale su cui applicare o determinare l'armatura richiesta. È possibile selezionare la posizione appropriata dall'elenco.
Si noti che questa impostazione ha un'influenza sul valore determinato dell'armatura richiesta. Ciò vale in particolare per un componente che è caricato principalmente con un momento My o Mz. In questo caso, ha senso distribuire l'armatura simmetricamente sopra e sotto (per My ) o fattorizzare l'armatura esistente per tenere conto del momento relativamente maggiore Mz.
D'altra parte, per le colonne che sono caricate approssimativamente allo stesso modo in entrambe le direzioni dell'asse principale e, di conseguenza, My e Mz sono in un ordine di grandezza simile, l'opzione 'Circonferenziale uniforme' o 'Negli angoli ( distribuzione simmetrica)' da consigliare.
Il 'diametro dell'armatura per il progetto preliminare' controlla quale diametro è utilizzato nella determinazione dell'armatura necessaria descritta sopra. Per impostazione predefinita, viene utilizzata la sezione trasversale più grande dell'armatura esistente (' Max di tutti '). È anche possibile definire un valore diverso selezionando l'opzione 'Personalizzata' e specificando il diametro dell'armatura.
