Le configurazioni sismiche - le impostazioni dettagliate per la verifica sismica dei componenti strutturali - sono gestite in questa finestra di dialogo.
Per la progettazione di strutture per la resistenza sismica secondo l'Eurocodice, si applicano le regole della EN 1998-1 [1]. Per la progettazione di strutture in calcestruzzo, le regole di EC 8 devono essere applicate in aggiunta a quelle della EN 1992-1-1:2004.

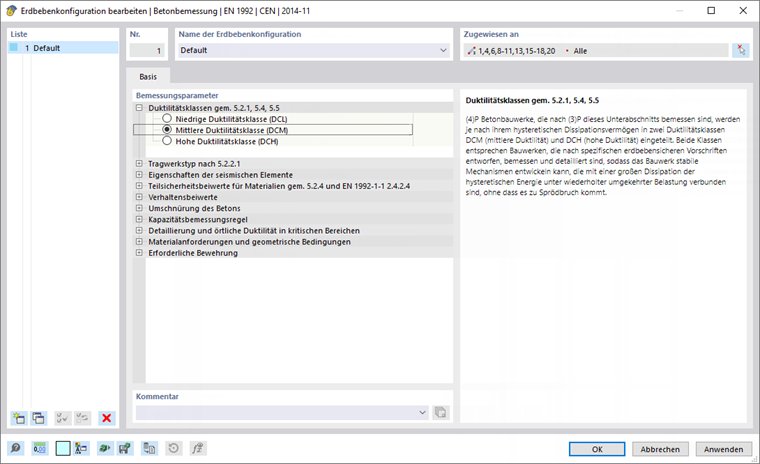

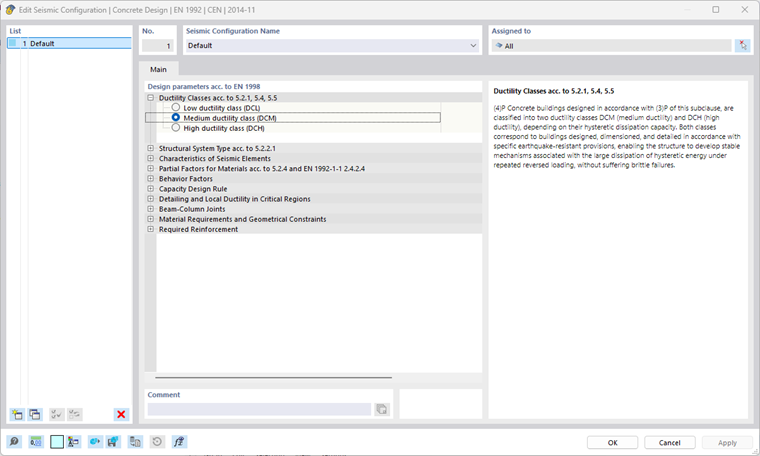

La figura seguente mostra la finestra di dialogo per la modifica delle configurazioni sismiche per EN 1998-1 [1]. La vista ridotta delle impostazioni mostra chiaramente il contorno delle configurazioni sismiche.
Nel testo seguente, sono mostrate e descritte le singole sezioni delle configurazioni.
classe di duttilità
In questa sezione della finestra di dialogo, è possibile impostare la classificazione di duttilità per gli oggetti assegnati.
Maggiore è la classe di duttilità, minore è il carico sismico equivalente. Tuttavia, maggiore è la classe di duttilità, maggiori sono i requisiti di progettazione strutturale per garantire la duttilità. Di seguito, saranno mostrate le configurazioni per la classe di duttilità "alta", poiché hanno lo scopo maggiore. Per le classi di duttilità "media" e "bassa", invece, alcune delle caselle di controllo sono omesse.

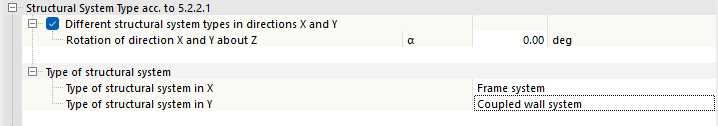

Tipo di sistema strutturale
Questa sezione consente di assegnare un tipo di sistema strutturale alla struttura assegnata, a seconda del suo comportamento strutturale sotto l'azione sismica orizzontale.
Diversi tipi di sistemi strutturali nelle direzioni X e Y
Utilizzare questa opzione per definire se assegnare diversi tipi di struttura alla struttura per le direzioni X e Y. L'attivazione di questa opzione comporta anche la specificazione di un angolo di rotazione α. È possibile utilizzarlo, se necessario, per regolare l'angolo tra le direzioni orizzontali del vincolo esterno principale della struttura e gli assi orizzontali del sistema di coordinate globali.

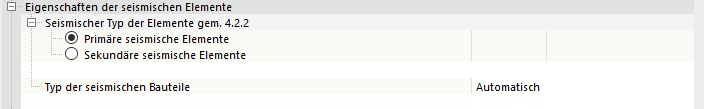

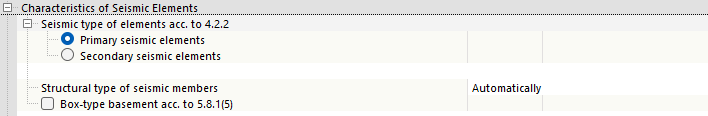

Caratteristiche degli elementi sismici
In questa sezione di dialogo, è possibile specificare se i componenti strutturali devono essere classificati come primari o secondari in relazione alla loro partecipazione al trasferimento dei carichi sismici. Inoltre, è possibile assegnare il tipo di componente sismica per le aste.
Coefficienti parziali di sicurezza per i materiali
Per quanto riguarda i coefficienti parziali di sicurezza, è possibile selezionare in base a quale situazione di progetto dello stato limite ultimo devono essere applicati i coefficienti parziali. È possibile selezionare tra la situazione di progetto permanente e temporanea, nonché la situazione di progetto accidentale.
Coefficienti di comportamento

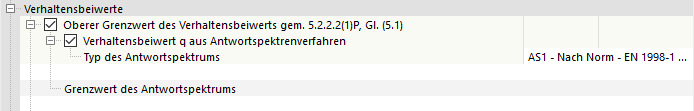

In quest'area, è possibile attivare la verifica del valore limite per il coefficiente di comportamento. Nel caso della verifica attivata, è possibile importare il coefficiente di comportamento esistente utilizzato dallo spettro di risposta definito su cui si basano i carichi dinamici. In alternativa, il coefficiente di comportamento esistente può essere definito manualmente.

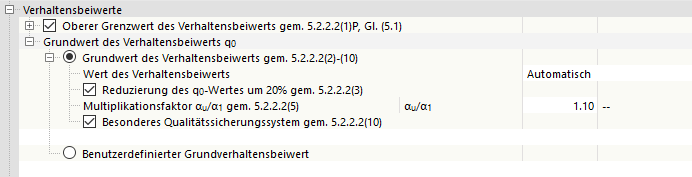

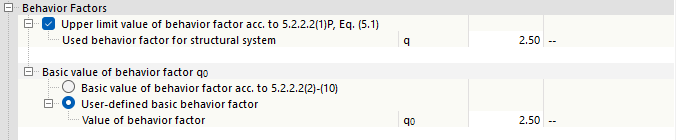

È anche possibile decidere se il valore di base del coefficiente di comportamento secondo la norma deve essere determinato nel programma o definito manualmente.

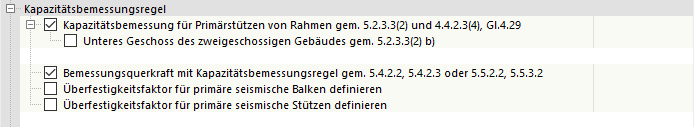

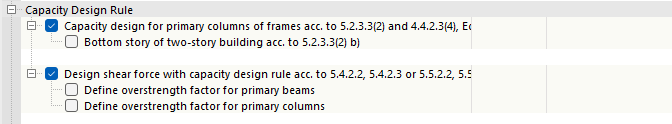

Regola di calcolo della capacità
Queste impostazioni consentono di attivare o disattivare le verifiche per la verifica della capacità. Inoltre, è possibile definire manualmente i coefficienti di sovraresistenza, se necessario.

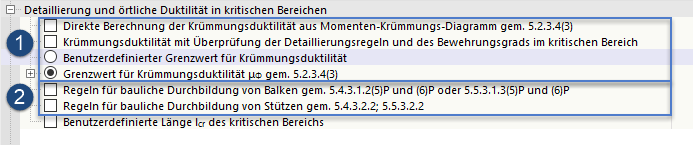

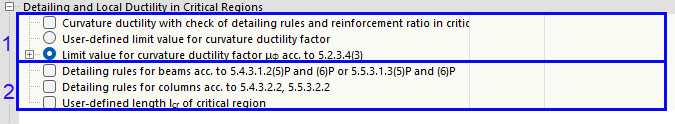

Dettagli e duttilità locale nelle regioni critiche

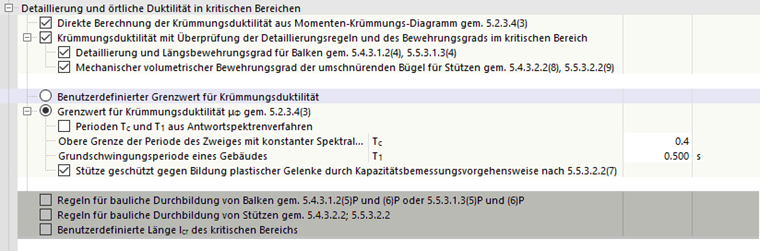

In questa parte della configurazione, è possibile controllare tutti i progetti delle regole di costruzione. In questo caso, è possibile attivare i progetti con un coefficiente di duttilità di curvatura sufficiente - vedere (1) nella figura seguente - e per la verifica dettagliata - vedere (2).

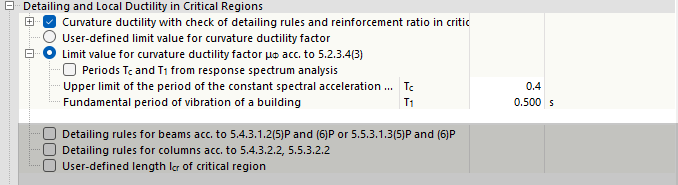

fattore di duttilità di curvatura
Per la verifica di un coefficiente di duttilità di curvatura sufficiente, è possibile l'analisi indiretta utilizzando le regole di dettaglio. Inoltre, è possibile selezionare se il valore limite del coefficiente di duttilità di curvatura deve essere definito dall'utente o definito secondo la norma.
Facoltativamente, per determinare il valore limite del coefficiente di duttilità di curvatura secondo la norma, i periodi Tc e T1 possono essere importati dallo spettro di risposta definito su cui si basano i carichi dinamici. In alternativa, è possibile definire manualmente i valori dei periodi.

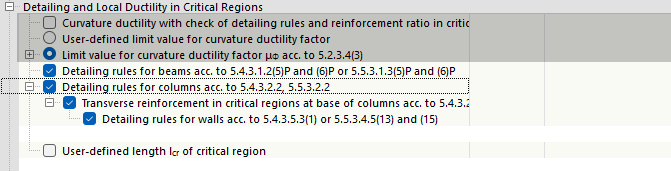

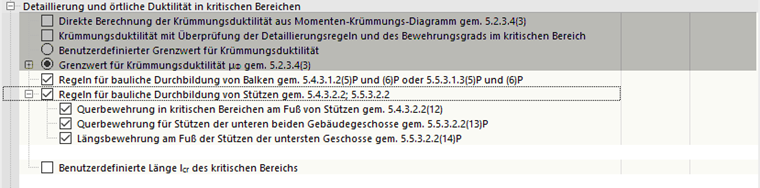

Dettagli strutturali
All'interno di queste opzioni, è possibile attivare verifiche strutturali dettagliate per garantire la duttilità locale.

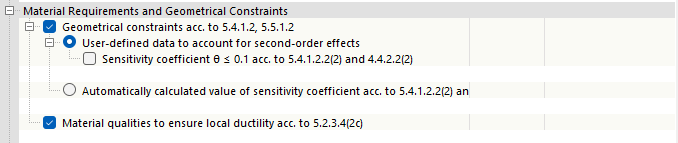

Requisiti dei materiali e vincoli geometrici
In questa sezione, è possibile controllare la verifica dei requisiti dei materiali e delle condizioni geometriche. Le condizioni geometriche sono richieste secondo EN 1998-1 per le classi di duttilità "media" e "alta". I requisiti per le proprietà del materiale devono essere verificati per tutte le classi di duttilità.
Armatura richiesta
È possibile utilizzare questa casella di controllo per decidere se le verifiche di progetto eseguite della situazione sismica devono essere prese in considerazione per la verifica dell'armatura.
Attualmente, i progetti di capacità non sono considerati nella determinazione dell'armatura richiesta.
