Nella scheda Armatura longitudinale , è possibile definire l'armatura che dovrebbe essere applicata nella verifica a flessione e nella verifica delle forze interne dell'asta.
Voci

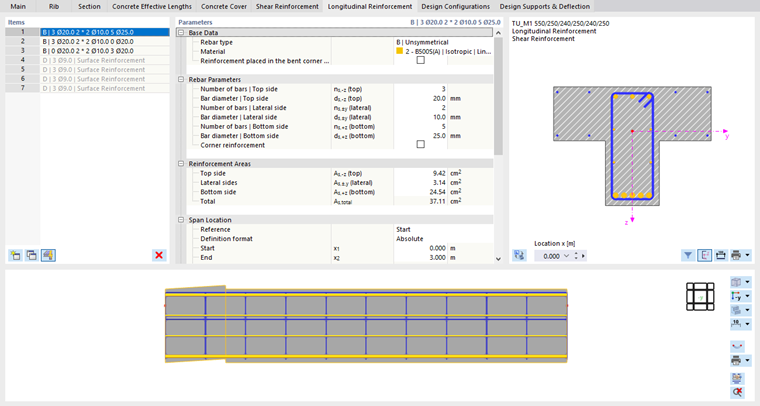

Questa sezione consente di definire gli elementi di armatura dell'armatura longitudinale. C'è solo un elemento predefinito, che rappresenta una sorta di "armatura di base". È possibile modificare questa impostazione predefinita e aggiungere ulteriori voci (vedere l'immagine#image032965 Definizione dell'armatura longitudinale]]), ad esempio, per disporre l'armatura in sezioni con aggiunte. Usa
alla fine dell'elenco per creare nuovi elementi. È possibile utilizzare il pulsante
per copiare l'elemento selezionato e quindi modificare la copia.
Nel caso di nervature, si ha la possibilità di generare l'armatura longitudinale in un corrente dall'armatura di superficie. Per questo, fare clic su
pulsante alla fine dell'elenco. Il programma crea l'armatura longitudinale dell'asta nervata dall'armatura di superficie che è prevista nella superficie collegata. Queste voci sono visualizzate nell'elenco, ma non possono essere modificate. È possibile utilizzare il pulsante
per disattivare nuovamente l'armatura di superficie.
Parametri
In questa sezione, è possibile definire le proprietà dell'armatura longitudinale. I parametri si riferiscono sempre alla voce selezionata nell'elenco "Articoli".
Dati base
Seleziona il "tipo di barra" dall'elenco. Ci sono diverse opzioni per il layout dell'armatura.
Le opzioni risultano nel seguente schema di distribuzione:
| Tipo barra di armatura | Disposizione |
|---|---|
| Lo stesso in alto e in basso | |
| Diversa nella parte superiore e inferiore, armatura laterale opzionale | |
| Idem su tutti i lati (per colonne) | |
| Simmetrico in una posizione (per addizioni) | |
| Asta singola (per aggiunte) |
Le voci nella categoria Parametri dell'armatura corrispondono al tipo di barra.
È preimpostata un'"armatura di base". Ha una disposizione "simmetrica" con tre barre di armatura da 20 mm ciascuna nella parte superiore e inferiore. Questa armatura viene utilizzata per abilitare la verifica senza una definizione di armatura specifica. Tuttavia, di solito è necessario regolare l'armatura per garantire che le verifiche corrispondano alle condizioni reali! In caso contrario, il programma utilizzerà l'armatura di base presentata per tutte le verifiche.
Se non si desidera modificare l'armatura e si desidera mantenere l'armatura di base per il momento, è necessario valutare la "distribuzione dell'armatura richiesta o scoperta" dopo la verifica. Si noti che la distribuzione dell'armatura necessaria o scoperta tiene conto solo dello stato limite ultimo. Lo stato limite di esercizio e le verifiche di resistenza al fuoco richiedono che l'armatura sia definita il più realisticamente possibile.
Assegna materiale all'armatura longitudinale. Se nel modello è già stato definito un acciaio per armatura adatto, è possibile selezionarlo nell'elenco.
Puoi anche usare il pulsante
nella casella di testo, è possibile creare un nuovo materiale selezionando il valore corrispondente nella finestra di dialogo
New Material
per accedere alla libreria dei materiali.

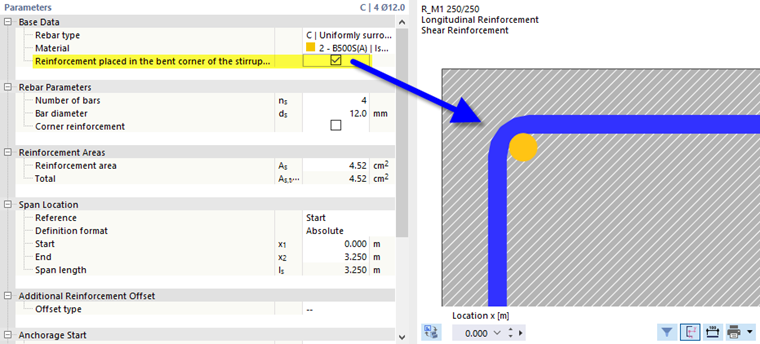

Con la casella di controllo "Armatura posizionata nell'angolo piegato della staffa", è possibile controllare se le barre devono essere disposte sul bordo superiore o inferiore della staffa, o esattamente nel raggio o al centro dell'angolo piegato.
Questa opzione è particolarmente utile per le colonne. Al contrario, per le travi soggette principalmente a carico del momento attorno all'asse y dell'asta, è possibile disporre l'armatura sul bordo superiore o inferiore della staffa.

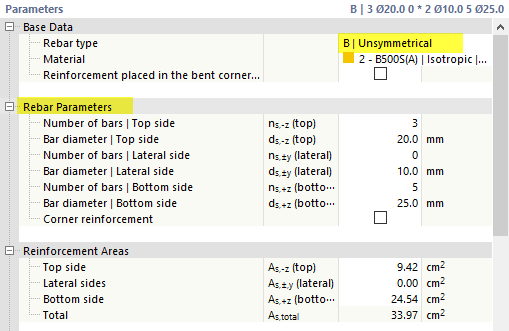

Parametri barre
Le opzioni in questa categoria corrispondono al di armatura di tipo di armatura.
Definire il "numero di barre" ns e il "diametro della barra" ds dell'armatura longitudinale. Se si desidera che il programma consideri il numero o il diametro nel progetto, selezionare l'opzione Auto.
Se il numero di barre deve essere determinato, è possibile specificare i numeri minimi e massimi consentiti e l'incremento Δx durante il processo di progettazione. Per le armature multistrato, è possibile utilizzare la Priorità per controllare se un secondo strato deve essere attivato solo se necessario. Le armature con il valore 1 hanno la priorità più alta.

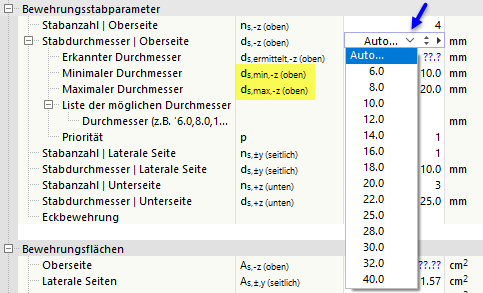

Se si desidera che il programma determini il diametro della barra , è possibile specificare il diametro più piccolo e il più grande possibile per il progetto.
Per i tipi di barre di armatura "Linea" e "Singola", è anche possibile definire l'offset dell'armatura. Questo valore può riferirsi alla staffa, al copriferro o alle superfici della sezione (vedere anche Offset dell'armatura aggiuntiva). Il grafico fornisce un'opzione di controllo perfetta qui.
Aree di armatura
Questa categoria fornisce le informazioni sulle aree della sezione dell'armatura inserita (vedere l'immagine Parametri della barra del corrimano). Sono utili se, dopo un calcolo iniziale, si scopre che le singole verifiche con l'armatura esistente non soddisfano i requisiti. È quindi possibile verificare la distribuzione dell'armatura necessaria o non coperta, confrontarla con le informazioni in questa finestra di dialogo, quindi regolare il diametro o il numero di barre di armatura di conseguenza.
Posizione campata

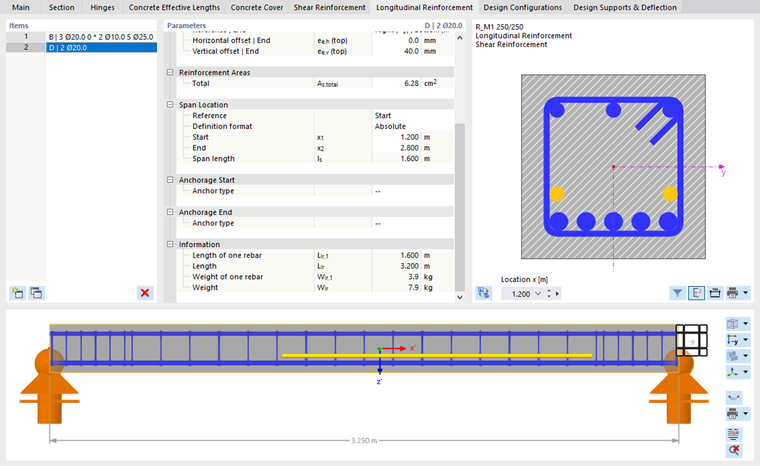

In questa categoria, si specifica dove si trova l'"elemento" dell'armatura longitudinale nell'asta. È possibile definire questa posizione con un "riferimento" all'inizio, alla fine o alla posizione x. Selezionare l'opzione corrispondente nell'elenco per definire il punto di riferimento per la posizione della campata.
Con una "campata", si ha la possibilità di disporre l'armatura aggiuntiva in una sezione di asta e quindi fornire l'armatura longitudinale necessaria che non è coperta localmente.
Nel caso del riferimento all'"inizio" dell'asta corrente, è necessario inserire la distanza della campata con un segno positivo e, nel caso del riferimento alla "fine" dell'asta, con un segno negativo.

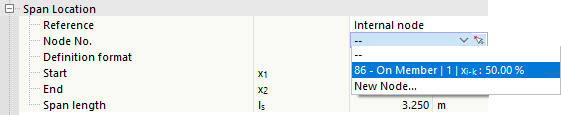

Se l'asta è divisa per un nodo del tipo "Sull'asta" (che non divide l'asta a differenza di un nodo standard), è anche possibile definire la campata con un riferimento a questo nodo interno.
Inoltre, è possibile utilizzare il "formato di definizione" per controllare se definire le distanze in modo assoluto in unità di lunghezza o relativamente in percentuale.
Inserire "inizio" x1 e "fine" x2 della campata. La "lunghezza della campata" ls rappresenta la lunghezza dell'armatura longitudinale nell'asta.
Se si desidera che il programma aggiusti la lunghezza delle barre alle aree di armatura staticamente richieste, selezionare l'opzione Auto. Ciò consente una verifica economica dell'acciaio di armatura.

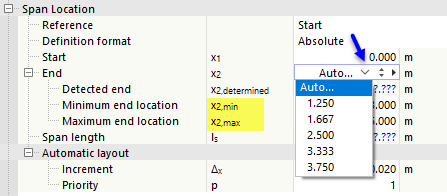

Per la determinazione automatica, è necessario definire approssimativamente l'area del campo: Inserire la posizione iniziale o finale minima e massima.
Offset dell'armatura aggiuntiva
Questa categoria è disponibile per i tipi di barre di armatura "Simmetrica", "Asimmetrica" e "Uniformemente circostante". Consente di posizionare individualmente l'armatura longitudinale nell'asta.

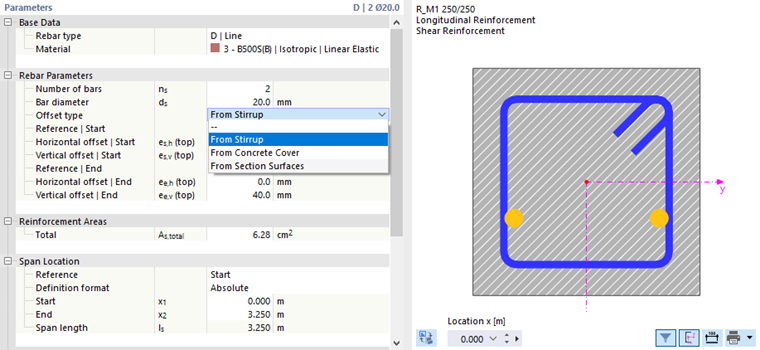

Seleziona il "tipo di offset" dall'elenco, che controlla il riferimento delle distanze. Sono disponibili le seguenti opzioni:
- "Dalla staffa": Le distanze ez ed ey si riferiscono al bordo interno delle staffe definite.
- "Dal copriferro": L'offset dell'armatura longitudinale risulta dalla distanza dalla sezione trasversale esterna, meno il copriferro, meno le distanze ez ed ey.
- "Da superfici di sezione": L'offset dell'armatura longitudinale risulta dalla distanza dalla sezione trasversale esterna, meno le distanze ez ed ey.
Inizio ancoraggio/Fine ancoraggio

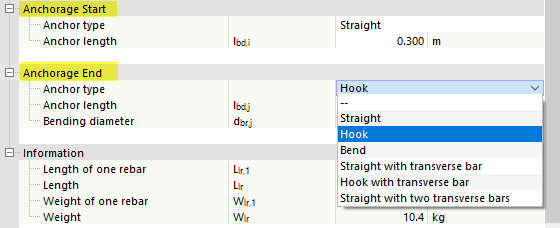

La verifica della lunghezza dell'ancoraggio richiede l'immissione dell'ancoraggio dell'armatura longitudinale. L'elenco offre diverse opzioni per "Inizio ancoraggio" e "Fine ancoraggio".
Inserire la "lunghezza dell'ancoraggio" lbd e, se applicabile, il "diametro di flessione" dbr per entrambe le estremità.
Informazione
Infine, ecco le seguenti informazioni sull'armatura a staffe dell'elemento corrente:
- Lunghezza di una barra Llr,1
- Lunghezza di tutte le barre Llr come somma
- Peso di una barra Wlr,1
- Peso di tutte le barre Wlr come somma
grafico
È possibile vedere la sezione dell'asta a destra e la sezione longitudinale in basso. Le funzioni di entrambe le aree grafiche sono descritte nel capitolo Shear Reinforcement cap.
