Armadura longitudinal

No separador Armadura longitudinal , pode definir a armadura que deve ser aplicada no dimensionamento da flexão e da força interna da barra.

Definição da armadura longitudinal

Itens

Esta secção permite definir os elementos da armadura longitudinal. Existe apenas um elemento predefinido, que representa uma espécie de "armadura básica". Pode ajustar esta configuração padrão e adicionar outros itens (ver Figura 01).#image032965 Definição da armadura longitudinal]]), por exemplo, para dispor a armadura em secções com adições. Utilize os botões no final da lista para criar novos itens. Também pode utilizar o módulo para copiar o item selecionado e depois ajuste a cópia.

Para nervuras, existe a opção de gerar a armadura longitudinal numa corda a partir da armadura de superfície. Para isso, clique no botão no final da lista. O programa cria a armadura longitudinal da barra nervurada a partir da armadura de superfície existente na superfície ligada. Esses itens são exibidos na lista, mas não podem ser alterados. Também pode utilizar o módulo botão para desativar novamente a armadura de superfície.

Propriedades

Nesta secção, pode definir as propriedades da armadura longitudinal. Os parâmetros referem-se sempre ao elemento selecionado na lista "Elementos".

Dados gerais

Selecione o "tipo de varão" na lista. Existem diversas opções para a disposição da armadura.

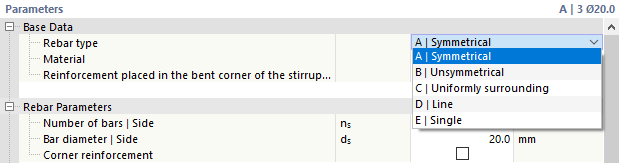

Selecionar o tipo de varão

As opções resultam no seguinte esquema de distribuição:

Tipo de varão	Alinhamento
Simétrico	Igual na parte superior e inferior
Assimétrico	Diferente na parte superior e inferior, armadura lateral opcional
uniformemente em todos os lados	Igual em todos os lados (para pilares)
Line	Simétrico numa posição (para adições)
Individual	Barra individual (para adições)

As entradas na categoria Parâmetros de varões correspondem ao tipo de varão.

Encontra-se pré-definida uma "armadura de base". Tem uma disposição "simétrica" com três varões de 20 mm na parte superior e inferior. Esta armadura é utilizada para permitir o dimensionamento sem uma definição de armadura específica. Contudo, geralmente é necessário ajustar a armadura para assegurar que as verificações correspondem às condições reais! Caso contrário, o programa utilizaria a armadura básica apresentada para todas as verificações.

Se não pretende ajustar a armadura e pretende manter a armadura básica para o momento, deve avaliar a "distribuição da armadura necessária ou descoberta" após o dimensionamento. Tenha em atenção que a distribuição da armadura necessária ou descoberta tem em consideração apenas o estado limite último. As verificações do estado limite de utilização e da resistência ao fogo requerem que a armadura seja definida o mais realista possível.

Atribuir {%>

Material a selecionar

Também pode utilizar o módulo na caixa de texto, pode criar um novo material seleccionando o valor correspondente na caixa de diálogo Neues Material para aceder à biblioteca de materiais.

Com a caixa de seleção "Armadura colocada no canto dobrado do estribo", pode controlar se os varões de armadura devem ser dispostos na borda superior ou inferior do estribo ou exatamente no raio ou no centro do canto dobrado.

Armadura colocada no canto curvado do estribo

Esta opção é especialmente útil para pilares. Em contrapartida, para as vigas sujeitas principalmente a cargas de momento em torno do eixo y da barra, pode dispor a armadura na borda superior ou inferior do estribo.

Parâmetros de varões de armadura

As opções nesta categoria correspondem ao {%>

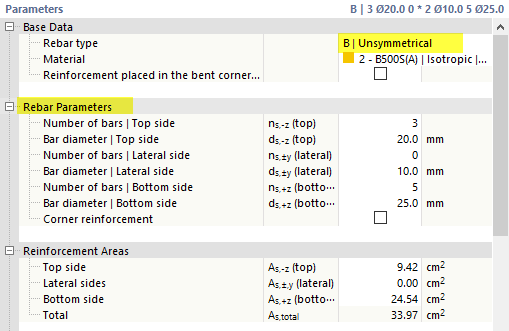

Parâmetros de varões de armadura para armadura assimétrica

Defina o "número de varões" n_s e o "diâmetro de varão" d_s da armadura longitudinal. Se pretende que o programa considere o número ou o diâmetro no dimensionamento, seleccione a opção Auto.

Cálculo automático | Número de barras e armaduras

Se o número de varões de armadura tem de ser determinado, pode especificar o número mínimo e máximo permitido, bem como o incremento Δ_x durante o processo de dimensionamento. Para armaduras multicamada, pode utilizar a Prioridade para controlar se uma segunda camada deve ser activada apenas se necessário. As armaduras com o valor 1 tem a prioridade mais alta.

Se pretende que o programa determine o diâmetro do varão , pode especificar o menor e o maior diâmetro possível para a verificação.

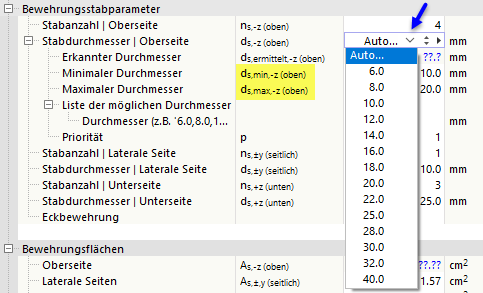

Detecção automática de diâmetro e armadura longitudinal

Para os tipos de varão "Linha" e "Individual", também pode definir um desvio dos varões. Este valor pode referir-se ao estribo, ao recobrimento de betão ou às superfícies de secção (ver também {%>

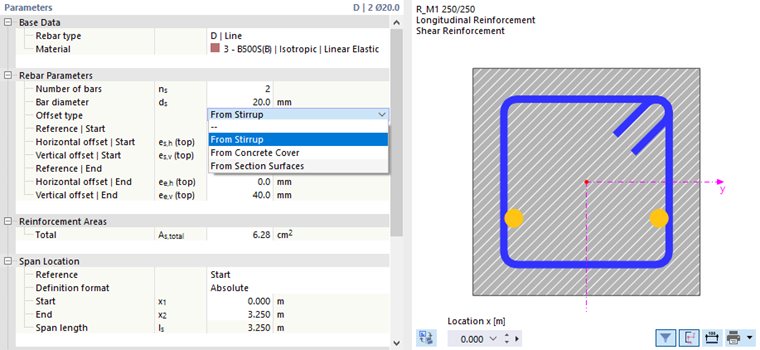

Seleção de referência de desvio para armadura adicional

Áreas de armadura

Esta categoria fornece a informação sobre as áreas de secção da armadura inserida (ver a imagem Parâmetros de armadura). Estes podem ser úteis se, após um cálculo inicial, o utilizador verificar que as verificações individuais com a armadura existente não cumprem os requisitos. Pode então verificar a distribuição da armadura necessária ou não coberta, compará-la com a informação nesta caixa de diálogo e depois ajustar o diâmetro ou o número de varões em conformidade.

Posição do vão

Nesta categoria, o utilizador especifica onde na barra está localizada a armadura longitudinal "item". Pode definir esta posição com uma "referência" para o início, o fim ou a posição x. Seleccione a correspondente opção na lista para definir o ponto de referência para a posição do vão.

Definição da posição do campo em relação ao início da barra (formato de definição "absoluto")

Com um "vão", tem a opção de dispor armadura adicional numa secção de barra e assim fornecer a armadura longitudinal necessária que não é coberta localmente.

No caso de referência ao "início" da barra atual, a distância do vão deve ser introduzida com um sinal positivo e, no caso da referência ao "fim" da barra, com um sinal negativo.

Se a barra estiver dividida por um nó do tipo "Na barra" (que não divide a barra comparativamente a um nó padrão), também pode definir o vão tendo em conta este nó interno.

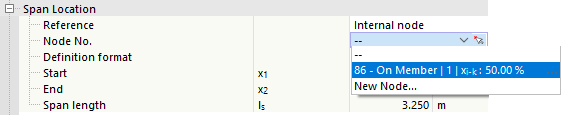

Definir campo com referência ao nó interno

Além disso, pode utilizar o "formato de definição" para controlar as distâncias absolutas em unidades de comprimento ou relativamente em percentagem.

Introduza o "início" x₁ e o "final" x₂ do vão. O "comprimento do vão" l_s representa o comprimento da armadura longitudinal na barra.

Se pretende que o programa ajuste o comprimento dos varões de armadura para as áreas de armadura estaticamente necessárias, seleccione a opção Auto. Isto permite um dimensionamento económico do aço de armadura.

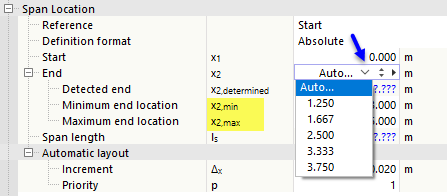

Verificação automática de armadura

Für die automatische Ermittlung muss der Bereich des Feldes grob festgelegt werden: Introduza a posição inicial ou final mínima e máxima.

Desvio adicional da armadura

Esta categoria está disponível para os tipos de varão "Simétrico", "Assimétrico" e "Uniformemente circundante". Permite colocar a armadura longitudinal de forma individual na barra.

Deslocar a armadura em relação aos estribos

Selecione o "tipo de desvio" na lista, o qual controla a referência das distâncias. Tem as seguintes opções para fazer isso:

• "Do estribo": As distâncias e_z e e_y referem-se à borda interior dos estribos definidos.
• "Do recobrimento de betão": O desvio da armadura longitudinal resulta da distância à secção exterior, menos o recobrimento de betão, menos as distâncias e_z e e_y.
• "Das áreas de secção": O desvio da armadura longitudinal resulta da distância à secção exterior menos as distâncias e_z e e_y.

Início de ancoragem/Fim de ancoragem

Para o dimensionamento do comprimento de ancoragem, é necessária a entrada de ancoragem de armadura longitudinal. A lista oferece diferentes opções para o "Inicio da ancoragem" e o "Fim da ancoragem".

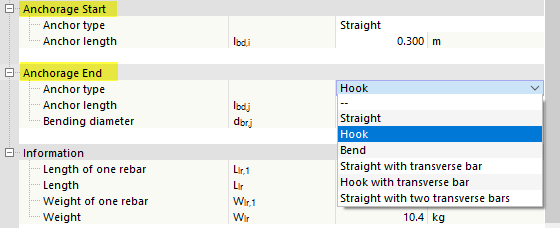

Selecionar o tipo de âncora

Introduza o "comprimento de ancoragem" l_bd e, se aplicável, o "diâmetro de flexão" d_br para as duas extremidades.

Informação

Por fim, aqui está a seguinte informação sobre a armadura de estribos do atual item:

• Comprimento de um varão L_lr,1
• Comprimento de todos os varões L_lr como soma
• Peso de um varão W_lr,1
• Peso de todos os varões W_lr como soma

Gráfico

Podemos ver a secção da barra à direita e a secção longitudinal abaixo. As funções de ambas as áreas gráficas são descritas no Capítulo Querkraftbewehrung .
