No navegador ' - Resultados ', especifique os resultados do dimensionamento das secções de armadura que devem ser apresentados graficamente nas barras. Pode seleccionar os resultados específicos para a armadura necessária, a armadura existente e a armadura não visível.
A área da secção do tipo de armadura selecionado é apresentada para cada posição de barra. Pode ver a posição da armadura - acima ou abaixo - através da representação nos lados da barra correspondentes.
Painel de controlo
Se são selecionadas várias armaduras, as secções de armadura são apresentadas em combinação. As atribuições de cores são apresentadas no painel de controlo. Por exemplo, é possível comparar a armadura longitudinal necessária com a armadura longitudinal existente.
A armadura descoberta representa a diferença entre a armadura existente e a necessária.
Representação dos resultados

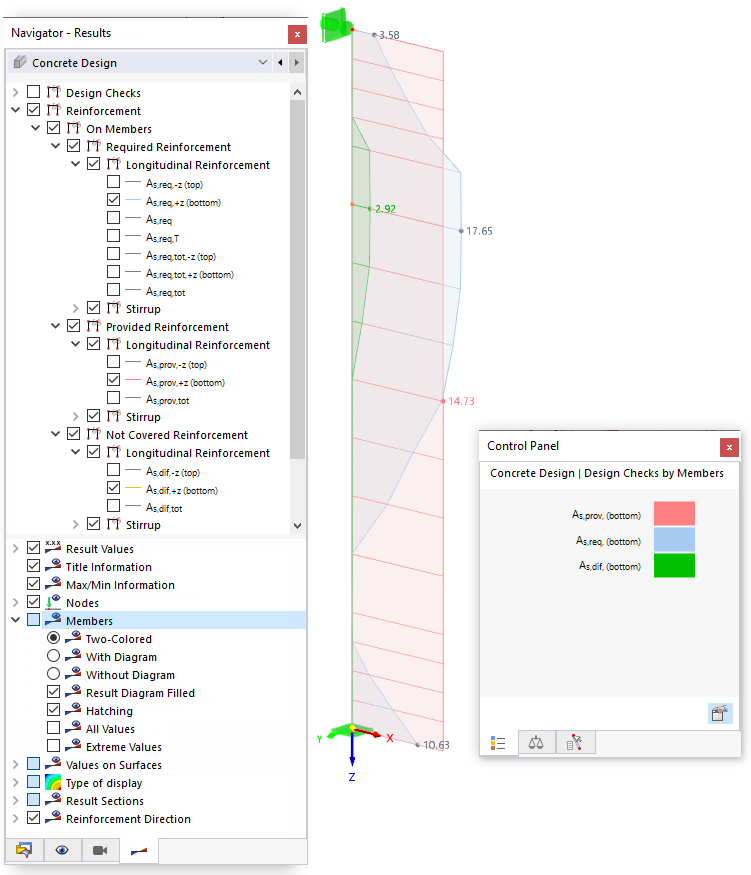

A categoria 'Barras' na área inferior do navegador oferece várias opções para adaptar a visualização dos resultados (ver imagem Comparar armadura necessária e existente ). Pode apresentar a progressão da armadura com ou sem sombreado, mostrar todos os valores dos pontos de dimensionamento ou apenas mostrar o valor extremo de todas as barras.
