Legen Sie im 'Navigator - Ergebnisse' die Bemessungsergebnisse der Bewehrungsquerschnitte fest, die an den Stäben grafisch angezeigt werden sollen. Es stehen die spezifischen Ergebnisse für die erforderliche Bewehrung, die vorhandene Bewehrung sowie die nicht abgedeckte Bewehrung zur Auswahl.
Für jede Stabstelle wird die Querschnittsfläche der ausgewählten Bewehrungsart angezeigt. Die Lage der Bewehrung – oben oder unten – können Sie anhand der Darstellung an den entsprechenden Stabseiten erkennen.
Steuerpanel
Wenn Sie mehrere Bewehrungen auswählen, werden die Bewehrungsquerschnitte kombiniert dargestellt. Im Steuerpanel sind die Farbzuordnungen angegeben. So können Sie beispielsweise die die erforderliche Längsbewehrung mit der vorhandenen Längsbewehrung vergleichen.
Die nicht abgedeckte Bewehrung stellt die Differenz von vorhandener und erforderlicher Bewehrung dar.
Ergebnisdarstellung

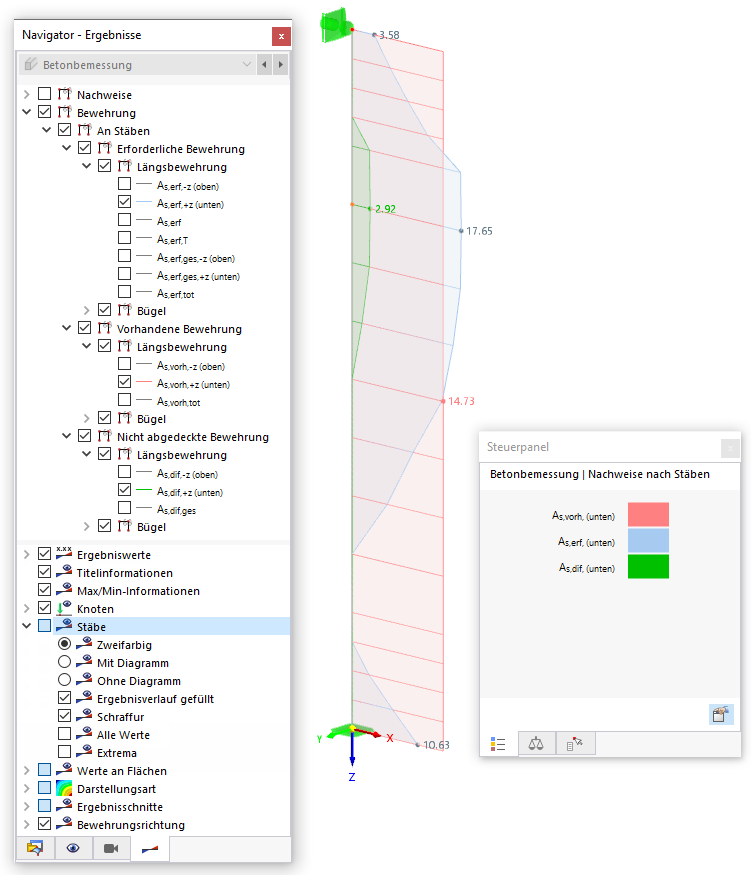

Die Kategorie 'Stäbe' im unteren Navigatorbereich bietet verschiedene Möglichkeiten, die Ergebnisdarstellung anzupassen (siehe Bild Erforderliche und vorhandene Bewehrung vergleichen). So können Sie den Verlauf der Bewehrungen mit oder ohne Schraffur darstellen, alle Werte der Bemessungsstellen einblenden oder nur den Extremwert aller Stäbe anzeigen.
