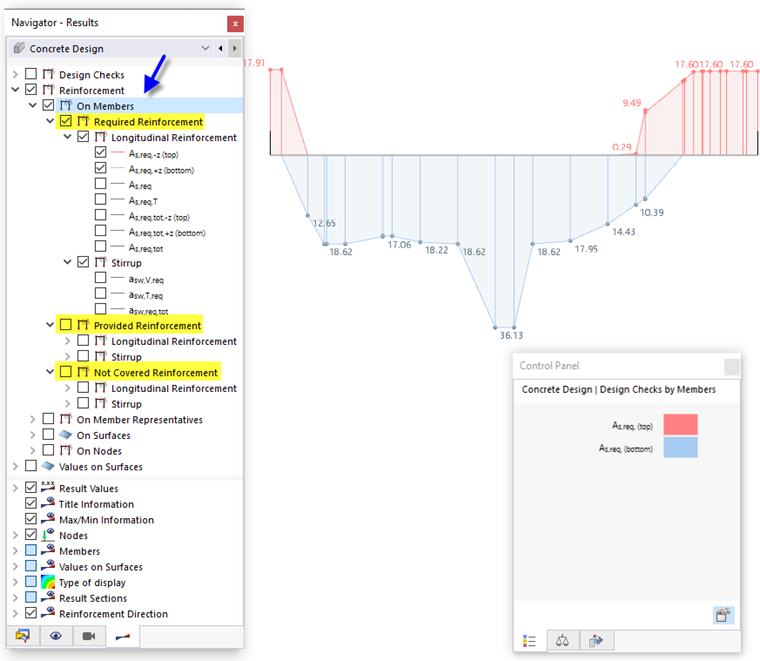

W nawigatorze ' - Wyniki ' należy określić wyniki obliczeń przekrojów zbrojenia, które mają być wyświetlane graficznie na prętach. Można wybrać konkretne wyniki dla wymaganego zbrojenia, istniejącego zbrojenia i zbrojenia niepokrytego.
Dla każdego położenia pręta wyświetlane jest pole przekroju wybranego typu zbrojenia. Położenie zbrojenia - powyżej lub poniżej - można zobaczyć za pomocą reprezentacji po odpowiednich stronach pręta.
Panel sterowania
W przypadku wybrania kilku zbrojenia przekroje są wyświetlane łącznie. Przypisanie kolorów jest pokazane na panelu sterowania. Można na przykład porównać wymagane zbrojenie podłużne z istniejącym zbrojeniem podłużnym.
Niepokryte zbrojenie stanowi różnicę między istniejącym a wymaganym zbrojeniem.
Wyświetlanie wyników

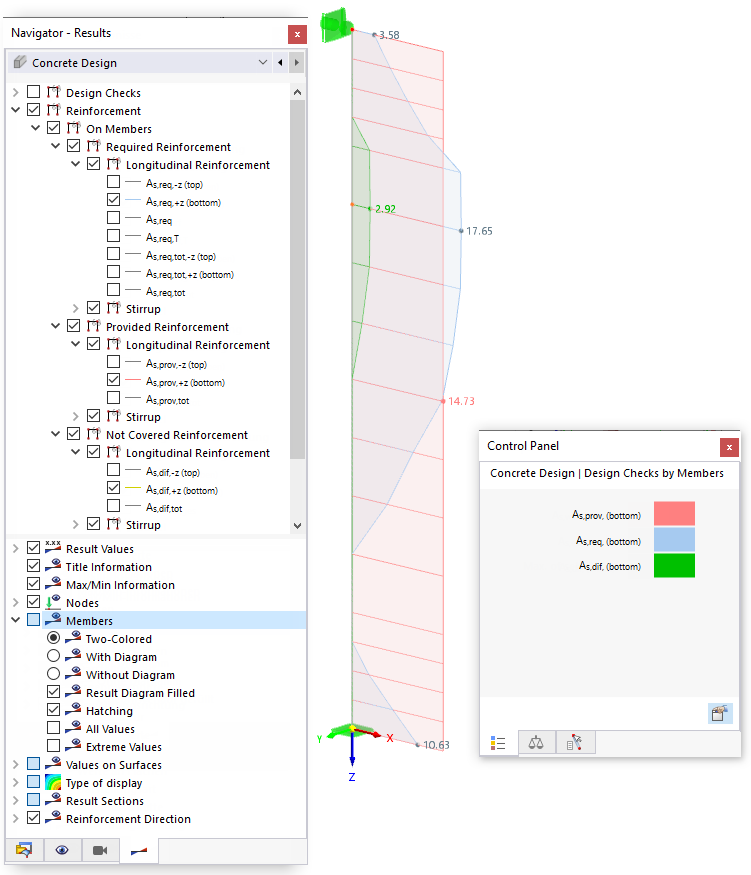

Kategoria 'Pręty' w dolnym obszarze nawigatora oferuje różne opcje dostosowania wyświetlania wyników (patrz ilustracja Porównanie wymaganego i istniejącego zbrojenia ). Można wyświetlić przebieg zbrojenia z kreskowaniem lub bez, wyświetlić wszystkie wartości punktów obliczeniowych lub tylko skrajne wartości wszystkich prętów.
