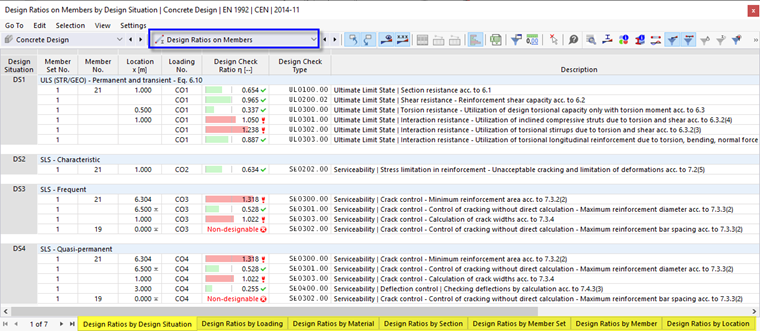

Tabele wyników stopniowania wykorzystania kategorii na prętach zawierają dane wyników dla przeprowadzonych obliczeń wraz z odpowiednimi stopniami wykorzystania.

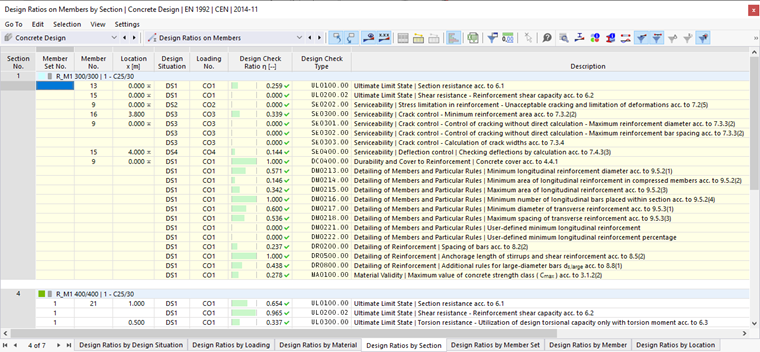

Wyniki prętów są posortowane w zakładkach według następujących kryteriów:
- Obciążenia (sytuacje obliczeniowe, kombinacje obciążeń)
- Właściwości pręta (materiały, przekroje)
- Obiekty (zbiory prętów, pręty, położenie prętów x)
Zbiór prętów nr/pręt nr
Dla każdego kryterium obliczeniowego określana jest liczba zbioru prętów (jeśli jest projektowany) i pręta o największym wykorzystaniu.
Położenie x
W każdym przypadku określane jest położenie x w pręcie, dla którego określono maksymalne obciążenie. Następujące miejsca x są istotne dla wyników tabelarycznych:
- Węzeł początkowy i końcowy
- Punkty pośrednie wyników pręta (jeśli zdefiniowano)
- Podział personelu zgodnie z Ustawienia siatki dla prętów
- Ekstremalne wartości sił wewnętrznych
Sytuacja obliczeniowa
W tej kolumnie podano numery sytuacji obliczeniowych , dla których dostępne są poszczególne stopnie przełożenia.
obciążenie konstrukcji
Podane są numery kombinacji obciążeń lub wyników, które są decydujące dla danych obliczeń.
Współczynnik kontroli projektu
Ta kolumna zawiera warunki weryfikacji zgodnie z Podano normę. Stopień wykorzystania jest wyrażony przez długość kolorowego paska. ==== Typ warunku projektowego ==== Każdy dowód jest identyfikowany identyfikatorem z numerem. Na przykład, obliczenia według zasad obliczeń mają identyfikator 'UL ', obliczenia w stanie granicznym użytkowalności mają identyfikator 'SE ', a obliczenia według zasad mają identyfikator' DM '. Rodzaj weryfikacji wyjaśniono w kolumnie [[ description Opis ]].
Wzór do kontroli obliczeń
Możesz znaleźć tę kolumnę w Aktywuj Menedżera tabel wyników . Określa równania normy, według której przeprowadzane są obliczenia.
Opis prac
Każde obliczenie jest wyjaśnione krótkim opisem w odniesieniu do rozdziału w normie.
Wskazówka
'Szczegóły projektowe' dla określonej eksploatacji można wyświetlić, klikając przycisk
lub klikając dwukrotnie linię.
Filtruj wyniki według stanu granicznego
W zależności od ustawienia filtra w Menedżer tabel wyników wyświetlane będą wyniki wszystkich lub tylko wybranych typów obliczeń (np. tylko stan graniczny nośności).
Za pomocą przycisków na pasku narzędzi tabeli można również filtrować wyniki według nośności, użytkowalności i reguł zbrojenia. Są one dostępne, jeżeli dostępne są dowody dla odpowiednich stanów granicznych.
| Ikona | Funkcja |
|---|---|
|
Pokazuje lub ukrywa wyniki dla stanu granicznego nośności |
|
Pokazuje lub ukrywa wyniki dla stanu granicznego użytkowalności |
|
Pokazuje lub ukrywa wyniki dla reguł zbrojenia i szczegółów konstrukcyjnych |
Filtruj wyniki według wykorzystania

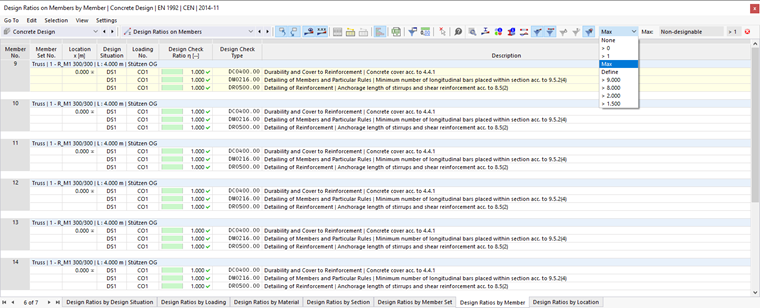

Lista po prawej stronie na pasku narzędzi tabel umożliwia filtrowanie tabel według stopnia wykorzystania. W przypadku opcji Max dla każdego obiektu wyprowadzany jest tylko projekt miarodajny.
Na liście tej można również zdefiniować własne opcje filtrowania w formacie '> #.##'. Oznacza to, że w tabeli wyświetlane są tylko stosunki, które są większe niż wartość zdefiniowana przez użytkownika.
