Trwałość betonu

W przypadku obliczeń zgodnie z EN 1992-1-1 definicja 'trwałości betonu' jest niezbędna, aby program mógł na przykład automatycznie zastosować otulenie betonowe. Ten typ wymiarowania betonu jest zatem dostępny tylko wtedy, gdy wprowadzono # extbookmark manual|image026561|Mają określoną normę # EN 1992 dotyczącą projektowania. Ten typ nie występuje w żadnej innej normie obliczeniowej. Następnie należy ręcznie zdefiniować otulinę betonową dla każdego komponentu.

Okno dialogowe 'Nowa wytrzymałość betonu'

klasy ekspozycji

W zakładce Klasy ekspozycji dostępne są klasy ekspozycji dla zbrojenia i betonu. Wybór można kontrolować za pomocą pól wyboru i list.

W przypadku wybrania 'Brak zagrożenia korozją i atakiem ' dla klasy ekspozycji ' dla zbrojenia ', należy zdefiniować klasę ekspozycji X0.

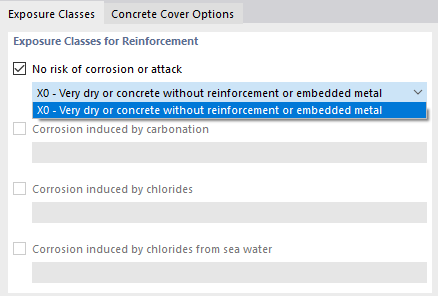

Klasa ekspozycji X0: Brak zagrożenia korozją lub agresją środowiska

Klasa ekspozycji X0 ma znaczenie dla fundamentów bez zbrojenia i bez przemarzania oraz dla elementów wewnętrznych bez zbrojenia. W obecnym stanie rozwoju nie jest jednak możliwe projektowanie fundamentów niezbrojonych. Opcja ta odgrywa zatem podrzędną rolę. Jeżeli mimo wszystko stosowana jest klasa ekspozycji X0, program zakłada minimalną otulinę betonową 20 mm.

Można również dokonać wielokrotnego wyboru na karcie 'Klasy ekspozycji'. Zgodnie z grafiką informacyjną po prawej stronie okna dialogowego określana jest klasa ekspozycji, która ma decydujące znaczenie dla otuliny betonowej na podstawie tego wyboru.

Wielokrotny wybór klas ekspozycji

Odpowiednia klasa ekspozycji jest pokazana na infografice w kolorze czarnym. Klasy ekspozycji, które w tej kombinacji odgrywają podrzędną rolę, są pokazane na niebiesko. Pozwala to szybko sprawdzić możliwe kombinacje klas ekspozycji dla różnych komponentów.

Nazwa

Z wybranych klas ekspozycji program generuje nazwę opisującą typ trwałości betonu. Za pomocą przycisku obok wygenerowanej nazwy można edytować wpis i przypisać nazwę zdefiniowaną przez użytkownika. Przyczynia się to do większej przejrzystości, zwłaszcza w przypadku modeli zawierających wiele różnych typów, i ułatwia przypisanie typów do poszczególnych komponentów.

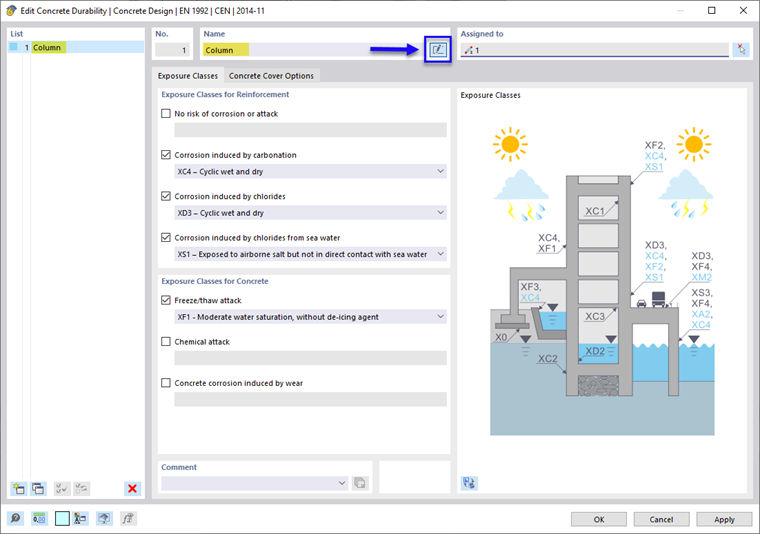

Trwałość betonu z nazwą zdefiniowaną przez użytkownika

Przypisane do

W tej sekcji podawane są numery prętów i powierzchni, którym przypisano wybrany typ trwałości betonu. Za pomocą przycisku można dodawać lub wyłączać dalsze obiekty.

Opcje otuliny betonowej

Zakładka Opcje otuliny betonowej umożliwia dostosowanie otuliny betonowej wynikającej z klas ekspozycji.

Opcje otulenia betonem dla EN 1992 (CEN)

klasa konstrukcji

Za pomocą opcji w tym rozdziale można zwiększyć lub zmniejszyć klasę wymagań zgodnie z EN 1992-1-1, Tabela 4.3N, pod warunkiem, że istnieją specjalne warunki dotyczące okresu użytkowania lub właściwości betonu. Można też wybrać z listy 'Klasę wymagań niestandardowych'.

Zmniejszenie otuliny wymaganej do zapewnienia trwałości

Pola wyboru w tej sekcji umożliwiają zmniejszenie otuliny betonowej w przypadku zbrojenia ze stali nierdzewnej lub specjalnych środków ochronnych.

uwzględnianie odchyłek otulenia w obliczeniach

Naddatek Δc_dev oznacza dopuszczalne ujemne odchylenie konstrukcji w celu uwzględnienia odchyleń nieplanowanych. W tej sekcji można zastosować 'specyfikacje zalecane w przypadku produkcji na nierównych powierzchniach' w celu zwiększenia wymiaru nominalnego. Alternatywnie można zdefiniować wymiar prowadzenia jako wymiar zdefiniowany przez użytkownika.
