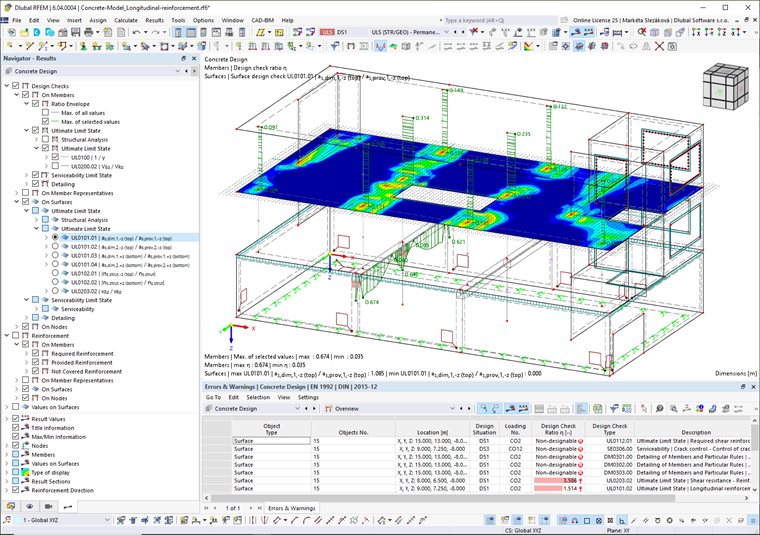

Po obliczeniach wyniki są sortowane według różnych kryteriów w Tabelach. Są one również wyświetlane w Grafika okna roboczego na modelu. 'Nawigator - Wyniki' jest dostosowany do obliczeń betonu, dzięki czemu można kontrolować graficzne wyświetlanie obliczeń SGN oraz SGU, a także zbrojenie dla prętów, powierzchni i węzłów.
Można również wyświetlić Szczegóły obliczeń z wartościami pośrednimi i wzorami obliczeniowymi. Ponadto istnieje możliwość wyświetlenia Wykresy wyników w przekroju z warunkiem naprężenia w przekroju pręta.
W kolejnych podrozdziałach opisano różne możliwości wyświetlania i oceny wyników obliczeń. W rozdziale Dokumentacja opisano sposób przygotowania wyników do wydruku.
Obiekty bez wyników
Brak wyników pręta lub powierzchni może mieć następujące przyczyny:
- Obiekt nie jest wybrany do obliczeń w tabeli Obiekty do obliczenia.
- Wyniki są ukryte ze względu na ustawienia filtrowania.
Sprawdzenie widoczności [[#/pl/downloads-and-information/documents/online-manuals/rfem-6/000075 oraz ustawienia filtrów dla wyników graficznych w -US/downloads -and-information/documents/online-manuals/rfem-6/001106#resultsOnObjectsFilterTab Panel sterowania oraz w Filtr wartości wyników . Jeżeli wyniku nie ma w tabeli wyników, należy sprawdzić wybrane ustawienia filtra w Menedżer tabeli wyników . Należy również zwrócić uwagę na wybrane ustawienia synchronizacji z grafiką; na przykład można wyświetlić tylko widoczne lub wybrane obiekty. Jednak w oknie dialogowym Szczegóły obliczeń wszystkie wyniki są dostępne - niezależnie od ustawień i selekcji filtrów.
Aby sprawdzić obliczone obiekty, można użyć kategorii wyników tabeli Przegląd: Jeżeli obiekt jest nieprawidłowy ze względu na właściwości materiału lub przekroju lub został dezaktywowany z powodu obliczeń za pomocą zbioru prętów, zostanie wyświetlony w tabeli wyników Niepoprawny/Dezaktywowany.
Należy również sprawdzić w tabeli danych wejściowych Obiekty do obliczenia, czy wszystkie obiekty zostały wybrane do obliczeń. Należy również zwrócić uwagę na prawidłowe przypisanie konfiguracji obliczeniowych do obiektów. Jeżeli do obiektu nie jest przypisana konfiguracja obliczeniowa dla stanu granicznego, obliczenia nie są przeprowadzane dla tego stanu granicznego (patrz rozdział Projektowanie konstrukcji betonowych).
