zmęczenie

Zakładka Zmęczenie w oknie dialogowym "Konfiguracja stanu granicznego nośności" umożliwia zarządzanie konfiguracją dla obliczeń zmęczenia materiału. Aby przeprowadzić takie kontrole, należy zaznaczyć pole wyboru 'Zmęczenie'. Następnie można zdefiniować metodę obliczeniową.

Edytowanie konfiguracji stanu granicznego nośności - zmęczenie

Uproszczona metoda obliczeniowa

Uproszczone obliczanie obszaru naprężeń jest spełnione, jeżeli wytrzymałość zmęczeniowa jest wystarczająca dla określonych kryteriów. Kombinacja oddziaływań, którą należy wybrać do obliczeń, odpowiada sytuacji obliczeniowej "SGU - Częsta" (równ. 6.15b zgodnie z EN 1990).

Uproszczona metoda obliczeniowa, zgodna z EN 1992-1-1, obejmuje następujące warunki projektowe:

• Zbrojenie podłużne na zginanie i siłę osiową wg. do 6.8.6
• Nośność na ścinanie wg 6.8.7 (4)
• Zbrojenie podłużne z uwagi na interakcję skręcania, zginania, siły normalnej i ścinania wg do 6.8.6
• Naprężenie w betonie w nachylonych krzyżulcach ściskanych wg 6.8.7 (2)
• Naprężenie osiowe w betonie od zginania i interakcji siły osiowej wg 6.8.7(1)(2)

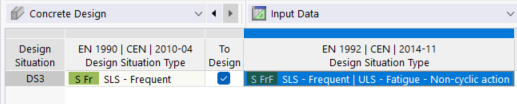

Wybór metody uproszczonej

Metoda uszkodzenia zakresu naprężeń równoważnych

Alternatywnie można przeprowadzić analizę zmęczenia przy użyciu metody zastępczych zakresów naprężeń dla uszkodzenia. Kombinacja oddziaływań odpowiada sytuacji obliczeniowej 'SGN (FAT) - Zmęczenie' (Rów. 6.69 wg EN 1992-1-1).
Um den in der in der Kombinatorik enthaltenen Q_fat – Wert zu berücksichtigen, muss dieser dem/den Lastfällen unter zusätzliche Einstellungen zugeordnet werden.

Metoda obliczania zakresu zastępczego naprężenia niszczącego zgodnie z EN 1992-1 1 obejmuje następujące obliczenia:

• Zbrojenie podłużne na zginanie i siłę osiową wg. do 6.8.5
• Nośność na ścinanie wg 6.8.7 (4)
• Zbrojenie podłużne z uwagi na interakcję skręcania, zginania, siły normalnej i ścinania wg do 6.8.5
• Naprężenie w betonie w nachylonych krzyżulcach ściskanych wg 6.8.7 (1)
• Naprężenie osiowe w betonie od zginania i interakcji siły osiowej wg 6.8.7 (1)

Metoda analizy zastępczego zakresu naprężeń damage

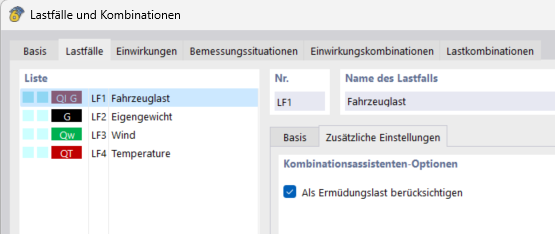

Qfat - obciążenie zmęczeniowe

Modyfikacja metody uszkodzenia zakresu naprężeń zastępczych

Współczynnik korekcyjny λ_s dla obliczonego zakresu równoważnego naprężenia niszczącego

W przypadku metody zakresów równoważnych naprężeń awaryjnych można dostosować współczynnik równoważnego uszkodzenia λ_s dla zmęczenia stali zgodnie z EN 1992-2 NN.2.1 i NN.3.1. Współczynnik ten wynika z konstrukcji mostu.

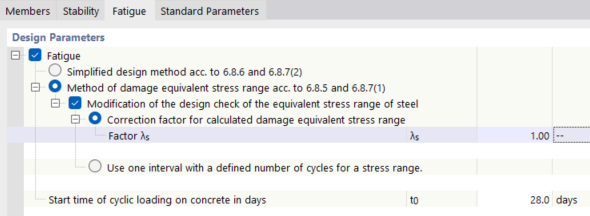

Wybór współczynnika korekcyjnego

Interwały o zdefiniowanej liczbie cykli

Dla metody analizy zastępczego zakresu naprężeń można zdefiniować liczbę cykli. Zgodnie z krzywymi wytrzymałości zmęczeniowej (krzywe SN) obliczany jest zakres naprężeń stali zbrojeniowej zgodnie z EN 1992-1-1, Tabela 6.3N.

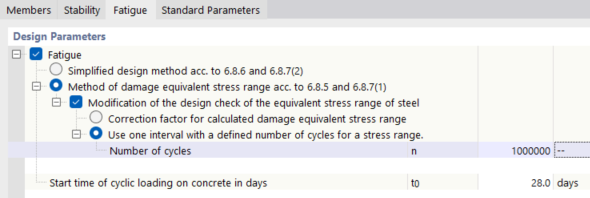

Wybierz liczbę cykli

Czas rozpoczęcia cyklicznego obciążenia betonu

W przypadku obu wymienionych powyżej metod obliczeniowych należy określić czas, od którego obciążenie cykliczne stanie się efektywne. Ta specyfikacja wpływa na wartość β_{cc (t0)} zgodnie z EN 1992‑1‑1, 3.1.2 (6), która z kolei wpływa na wytrzymałość betonu f_cd,fat dla warunków projektowych betonu.

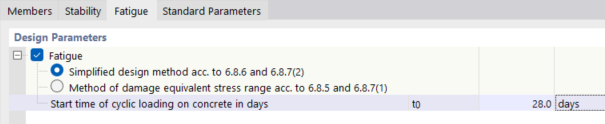

Wybór czasu rozpoczęcia obciążenia cyklicznego
