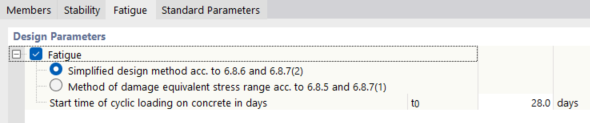

La pestaña Fatiga del cuadro de diálogo "Configuración del estado límite último" gestiona la configuración para el cálculo frente a la fatiga. Si desea realizar tales comprobaciones de diseño, seleccione la casilla de verificación "Fatiga". Luego, puede definir el método de cálculo.
Método de cálculo simplificado

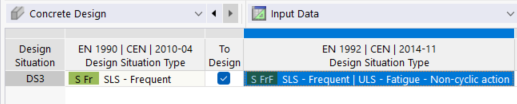

El cálculo simplificado de la carrera de tensiones se cumple si se asegura suficiente resistencia a la fatiga para ciertos criterios. La combinación de acciones a seleccionar para el cálculo corresponde a la situación de proyecto "ELS - Frecuente" (Ec. 6.15b según EN 1990).
El método de cálculo simplificado según EN 1992-1 1 incluye las siguientes comprobaciones de diseño:
- Armadura longitudinal debida a flexión y esfuerzo axil según hasta 6.8.6
- Resistencia a cortante según 6.8.7 (4)
- Armadura longitudinal debida a la interacción debida a torsión, flexión, esfuerzo axil y cortante según hasta 6.8.6
- Tensión del hormigón de bielas de compresión inclinadas según 6.8.7 (2)
- Tensión normal del hormigón debida a la interacción de la flexión y el esfuerzo axil según 6.8.7(1)(2)
Método de carrera de tensión equivalente de daño
Como alternativa, puede realizar el cálculo frente a la fatiga utilizando el método de las carreras de tensión equivalentes de daño. La combinación de acciones para el cálculo se corresponde con la situación de proyecto 'ELU (FAT) - Fatiga' (Ec. 6.69 según EN 1992-1-1).

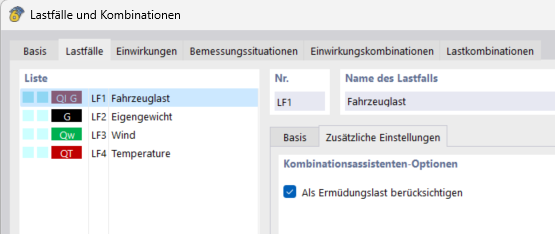

Um den in der in der Kombinatorik enthaltenen Qfat – Wert zu berücksichtigen, muss dieser dem/den Lastfällen unter zusätzliche Einstellungen zugeordnet werden.
El método de la carrera de tensión equivalente con daño según EN 1992-1 1 incluye las siguientes comprobaciones de diseño:
- Armadura longitudinal debida a flexión y esfuerzo axil según hasta 6.8.5
- Resistencia a cortante según 6.8.7 (4)
- Armadura longitudinal debida a la interacción debida a torsión, flexión, esfuerzo axil y cortante según hasta 6.8.5
- Tensión del hormigón de bielas de compresión inclinadas según 6.8.7 (1)
- Tensión normal del hormigón debida a la interacción de la flexión y el esfuerzo axil según 6.8.7 (1)
Modificación del método de la carrera de tensión equivalente al daño

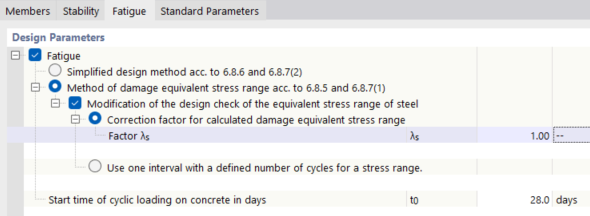

Coeficiente de corrección λs para la carrera de tensión equivalente con daño calculada
Para el método de la carrera de tensión equivalente con daño, puede ajustar el factor de daño equivalente λs para la fatiga del acero según EN 1992-2 NN.2.1 y NN.3.1. El factor proviene de la construcción del puente.
Intervalos con un número definido de ciclos
Para el método de la carrera de tensión equivalente al daño, puede definir el número de ciclos. Según las curvas de resistencia a fatiga (curvas SN), la carrera de tensión del acero de la armadura pasiva se calcula según EN 1992-1-1, tabla 6.3N.

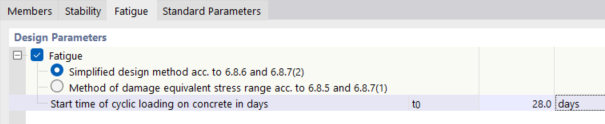

Tiempo de inicio de la carga cíclica en el hormigón
Para ambos métodos de cálculo mencionados anteriormente, debe especificar el momento a partir del cual la carga cíclica se vuelve efectiva. Esta especificación afecta al valor βcc(t0) según EN 1992-1-1, 3.1.2 (6), que a su vez afecta a la resistencia del hormigón fcd,fat para las comprobaciones de diseño del hormigón.
