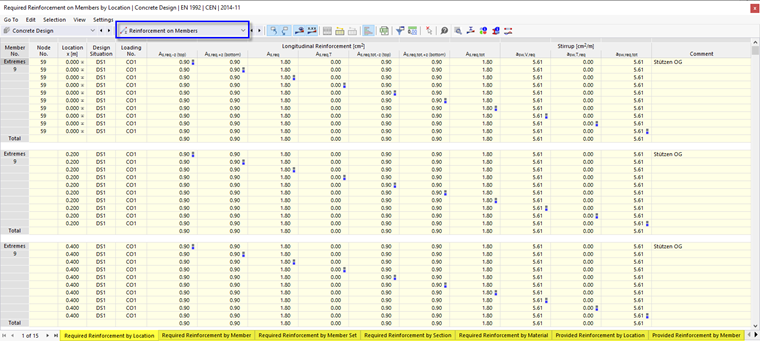

En las tablas de resultados de la categoría armadura en barras se enumeran las secciones de armadura necesarias, que resultan de los esfuerzos internos de la situación de cálculo para la capacidad portante. Si la armadura longitudinal se ha incrementado automáticamente para cumplir con el cálculo del estado límite de servicio (ver capítulo Configuración básica ), también se tienen en cuenta estas secciones de armadura. De la misma forma, se registra la armadura para cumplir con las reglas de cálculo si se ha activado la armadura longitudinal mínima según norma (ver capítulo Barras ). Los valores extremos de cada tipo de armadura están marcados en las filas con puntos de colores.

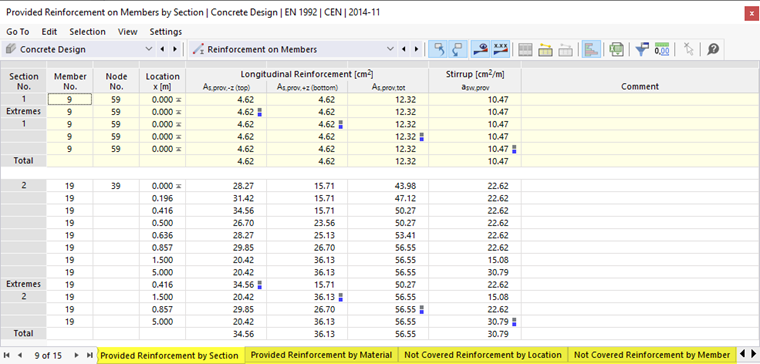

Las secciones de armadura disponibles, así como la armadura descubierta, se especifican en tablas adicionales.
Los resultados de las barras se ordenan en las pestañas según los siguientes criterios:
- Objetos (ubicaciones de barras x, barras, conjuntos de barras)
- Propiedades de barra (secciones, materiales)
Núm. De barras/Núm. De barras
Para cada valor extremo de la armadura, se especifica el número de la barra gobernante o conjunto de barras (si está diseñado).
Nudo núm.
Los resultados se muestran para cada nudo inicial y final de las barras diseñadas.
Posición x
Se especifica la posición x en la barra para la cual se determinó la armadura máxima. Los siguientes lugares x son relevantes para la salida tabular:
- Nudo inicial y final
- Puntos intermedios de resultados de barra (si se definen)
- División del personal según el manual
- Valores extremos de esfuerzos internos
Situación de proyecto
Esta columna nombra los números de las situaciones de cálculo para las cuales están disponibles las armaduras individuales.
hipótesis de carga
Se especifican los números de las combinaciones de carga o resultados que son determinantes para la armadura respectiva.
armadura longitudinal
Se emiten los siguientes resultados para la armadura longitudinal:
| Armadura | Descripción del trabajo |
|---|---|
| As,-z (superior) | Sección de la armadura longitudinal superior para fuerza longitudinal o flexión con o sin fuerza longitudinal |
| As,+z (inferior) | Sección de la armadura longitudinal inferior para esfuerzo longitudinal o flexión con o sin esfuerzo longitudinal |
| Is | As, -z (superior) + As, + z (inferior) |
| As,T | Sección de la armadura de torsión longitudinal |
| As, ges, -z (superior) | As, -z (superior) + As, T/2 |
| As, ges, + z (inferior) | As, + z (inferior) + As, T/2 |
| As, tot | As + As, T |
armadura de estribos
Se emiten los siguientes resultados para la armadura del estribo:
| Armadura | Descripción del trabajo |
|---|---|
| asw,V | Sección de la armadura de cortante para esfuerzo cortante, basada en una longitud unitaria de 1 m |
| asw,T | Sección de la armadura de cortante para el momento torsional, referida a una longitud unitaria de 1 m |
| unsw, ges | asw, V + asw, T |

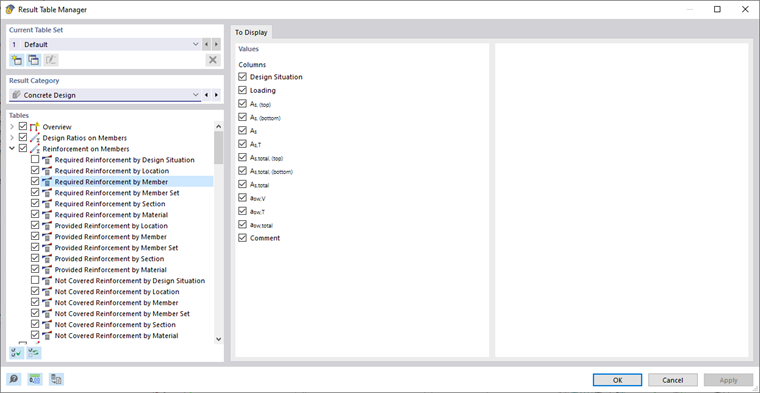

Puede usar el manual determina qué columnas se deben mostrar en cada tabla.
