Direcciones de armadura

Para el cálculo de superficies con hormigón armado, el programa necesita información sobre cómo se definen las direcciones de la armadura φ₁ ("armadura principal") y φ₂ ("armadura transversal") de cada superficie. Las dos direcciones suelen estar alineadas ortogonalmente y paralelas a los ejes x e y de la superficie. El tipo 'Direcciones de la armadura' permite que la dirección de la armadura se disponga de forma apropiada para las superficies individuales.

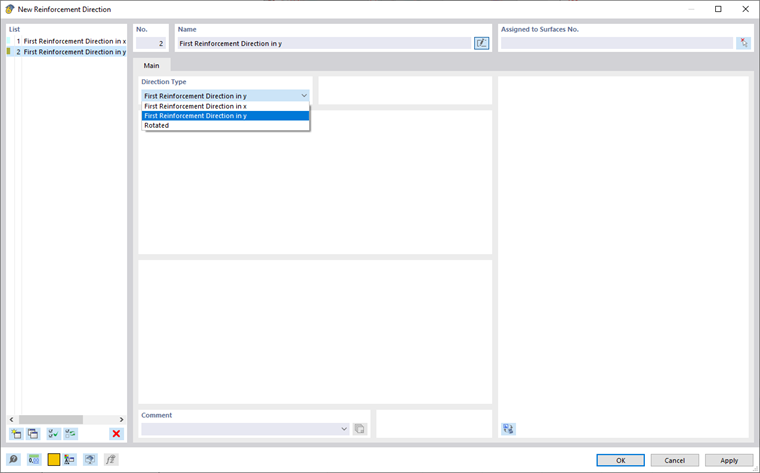

Cuadro de diálogo 'Nueva dirección de armadura'

Tipo de dirección

Primera dirección de la armadura en x/y

Se prefija un tipo de dirección en el que la primera dirección de armadura (φ₁ ) se orienta paralelamente a la dirección x de cada superficie. En el caso de superficies curvas, los ejes x de los elementos finitos de la superficie sirven como referencia.

Si desea disponer la dirección φ₁ de la "armadura principal" paralela al eje y local de una superficie, cambie el tipo de dirección a través de la lista o defina un nuevo tipo de dirección con la especificación correspondiente.

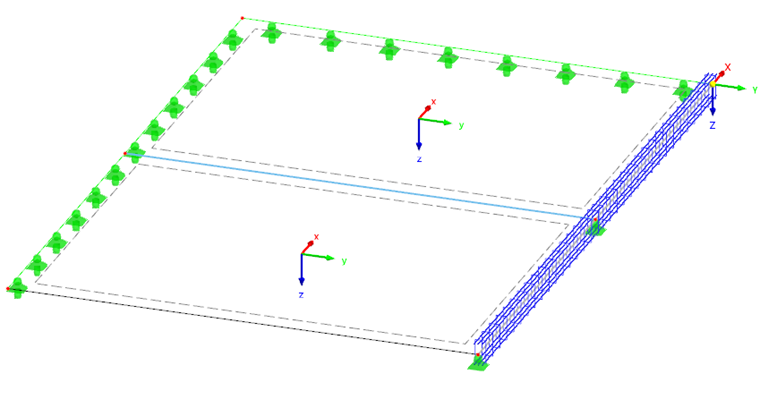

Superficies con un sistema de ejes local

De revolución

Si la armadura no es paralela a los ejes de una superficie o las direcciones φ₁ y φ₂ no son ortogonales, defina la dirección de la armadura con la opción ' Girada '.

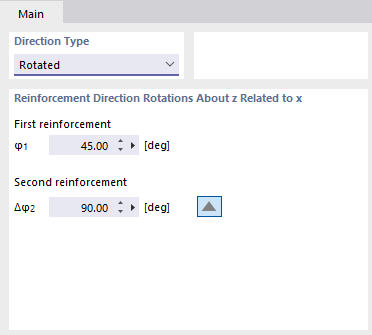

Definir la dirección de la armadura 'girada'

Especifique el ángulo φ₁ de la dirección para la ' primera armadura '. Describe el ángulo entre la dirección de la armadura 1 ("armadura principal") y el eje x local de la superficie. Solo se admiten valores positivos. Esto gira la dirección de la armadura en el sentido de las agujas del reloj alrededor del eje z local positivo.

De la misma manera, defina el ángulo φ₂ para la ' segunda armadura '. Este ángulo describe el giro de la dirección 2 de la armadura ("armadura transversal") en relación con el eje x de la superficie. Utilice el botón para cambiar entre la introducción del ángulo φ₂ y la diferencia Δφ₂ en relación con la dirección 1.
