Las condiciones de contorno esenciales para el diseño se definen asignando los tipos 'para el diseño del hormigón' al objeto a diseñar (barra, superficie, nudo). Puede usar varias opciones para esto:
- Introduzca los números de las barras, conjuntos de barras, superficies o nudos relevantes en los cuadros de diálogo de los tipos individuales (ver imagen # extbookmark manual|image026646|Longitud de pandeo #).

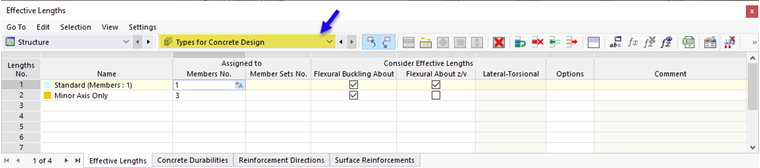

- Introduzca los números de los objetos en las tablas de entrada 'Tipos para cálculo de hormigón' (disponible en la categoría principal Estructura ).
- Asigne el tipo en las pestañas de las propiedades de diseño en los cuadros de diálogo del objeto.
Cuando se activó el cálculo del hormigón, se activaron las propiedades de cálculo para todas las barras y superficies que utilizan un material del tipo Hormigón. Los 'tipos disponibles para el diseño de hormigón' dependen del manual # extbookmark |imagen026561|Norma núm. De. Se describen en los siguientes capítulos.
Seleccione un tipo de diseño de hormigón existente de la lista (ver imagen imageimage026639 Asignación del tipo de durabilidad del hormigón ). El botón
ofrece la posibilidad de crear un nuevo tipo. Con el botón
puede seleccionar otro objeto gráficamente para usar sus propiedades para el cálculo del hormigón. Si desea editar el tipo seleccionado, use el botón
.

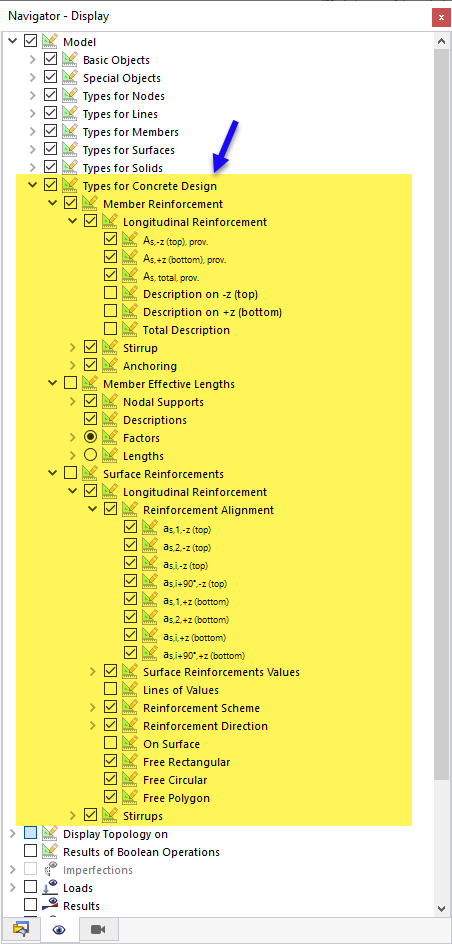

Puede mostrar los tipos para el cálculo de hormigón gráficamente en la ventana de trabajo. En la categoría 'Tipos para el cálculo de hormigón' en el Navigator - Display encontrará las opciones de visualización correspondientes. Esto le permite comprobar fácilmente si los tipos están asignados correctamente. También puede utilizar el navegador para preparar el gráfico para la documentación en gráfico impreso .
