Comportamiento no lineal del hormigón armado

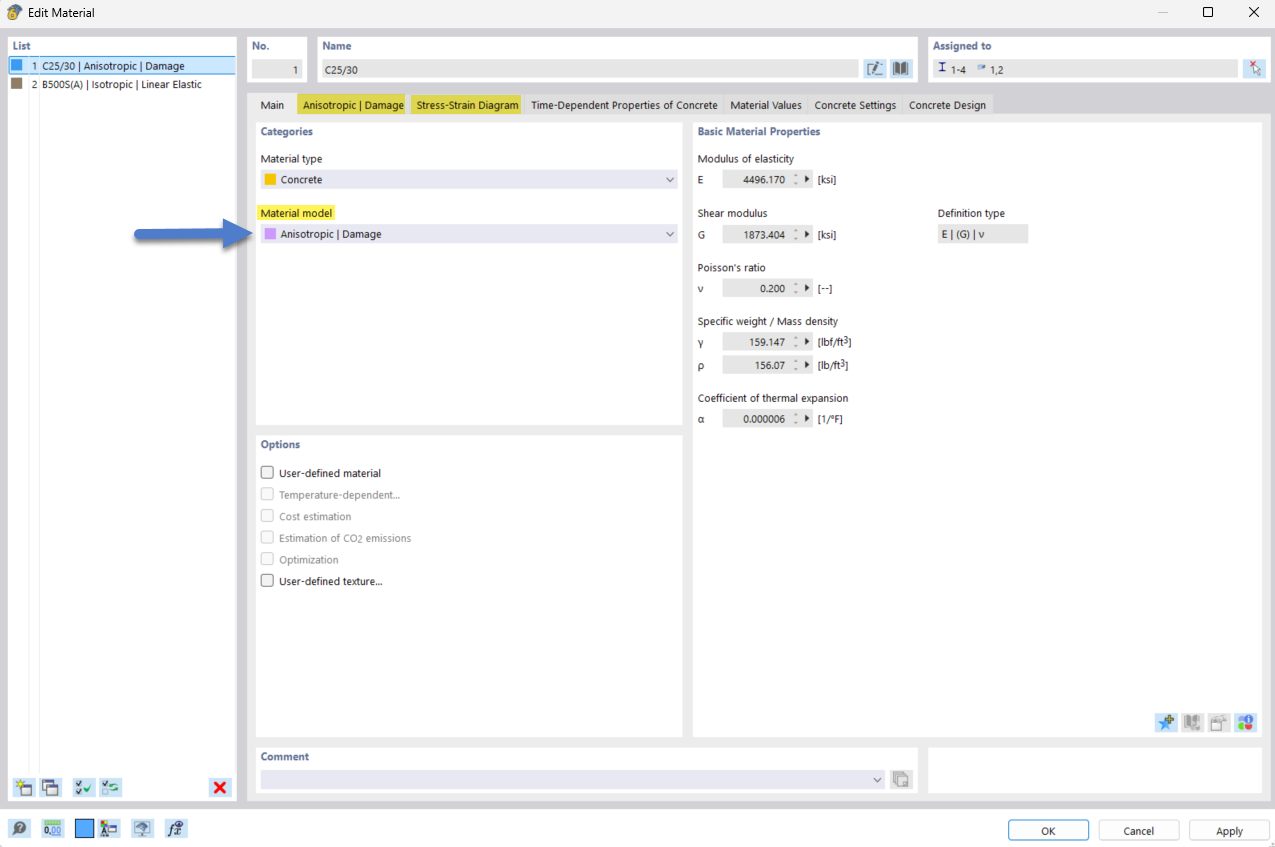

Si el complemento Comportamiento no lineal del material está activado en los datos básicos, se puede configurar el modelo de material "Anisotrópico | Daño" para el material de hormigón. Este es adecuado para representar el comportamiento no lineal del hormigón armado. Una vez configurado el modelo de material, se muestran las dos pestañas específicas "Anisotrópico | Daño" y "Diagrama Esfuerzo-Deformación". Esto se destaca en la imagen siguiente.
Parámetros

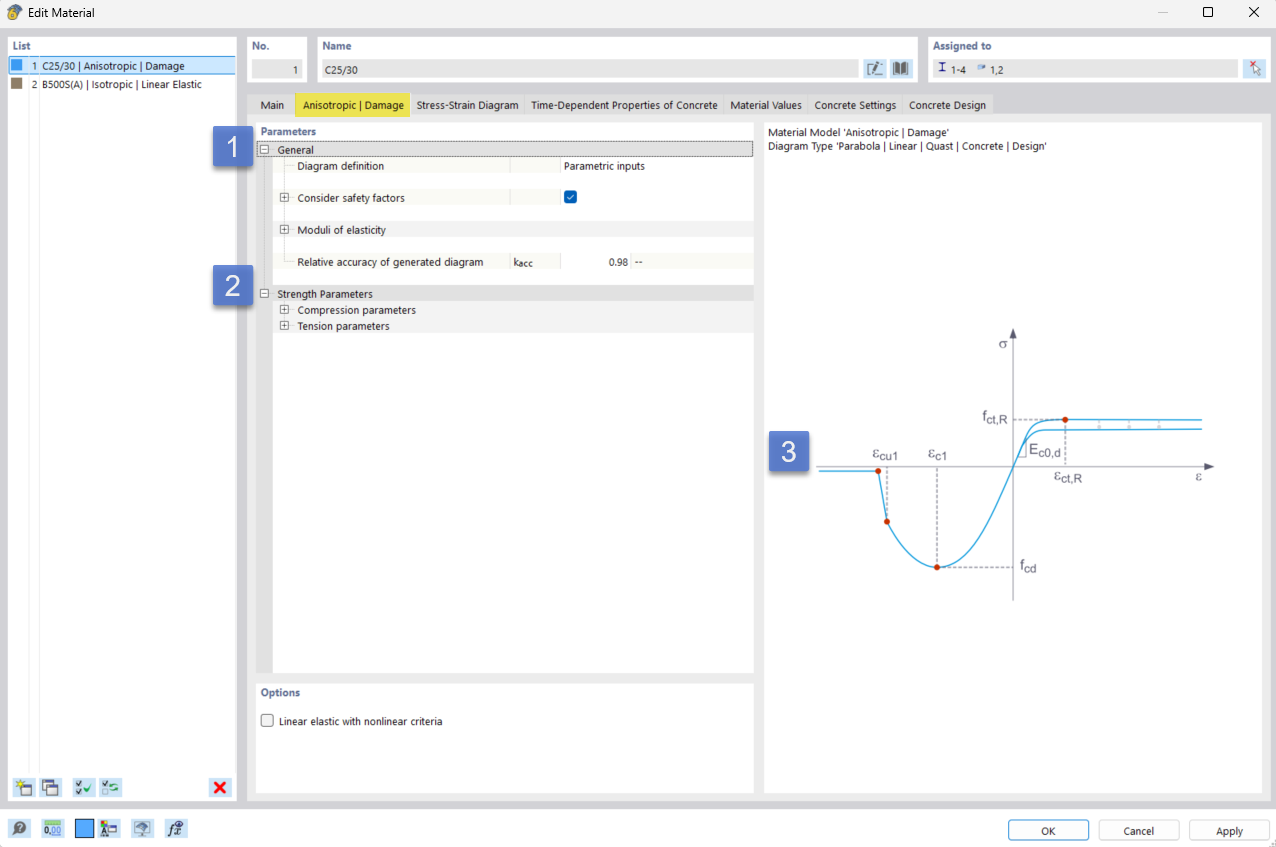

La pestaña "Anisotrópico | Daño" ofrece la entrada de todos los parámetros para definir el comportamiento del material deseado. Se divide en las secciones "General" y "Parámetros de resistencia". A la derecha, el gráfico ilustra esquemáticamente la evolución configurada del diagrama Esfuerzo-Deformación.
Definición del diagrama
La sección General permite seleccionar el tipo de definición del diagrama para la relación Esfuerzo-Deformación.
El complemento Comportamiento no lineal del material ofrece las opciones "Entradas paramétricas" y "Relación Esfuerzo-Deformación" para su selección. Más información se encuentra en el manual de RFEM 6 en el capítulo Comportamiento no lineal del material.
El complemento Dimensionamiento de hormigón proporciona opciones adicionales. Estas se derivan dependiendo de la normativa de diseño elegida en los datos básicos.

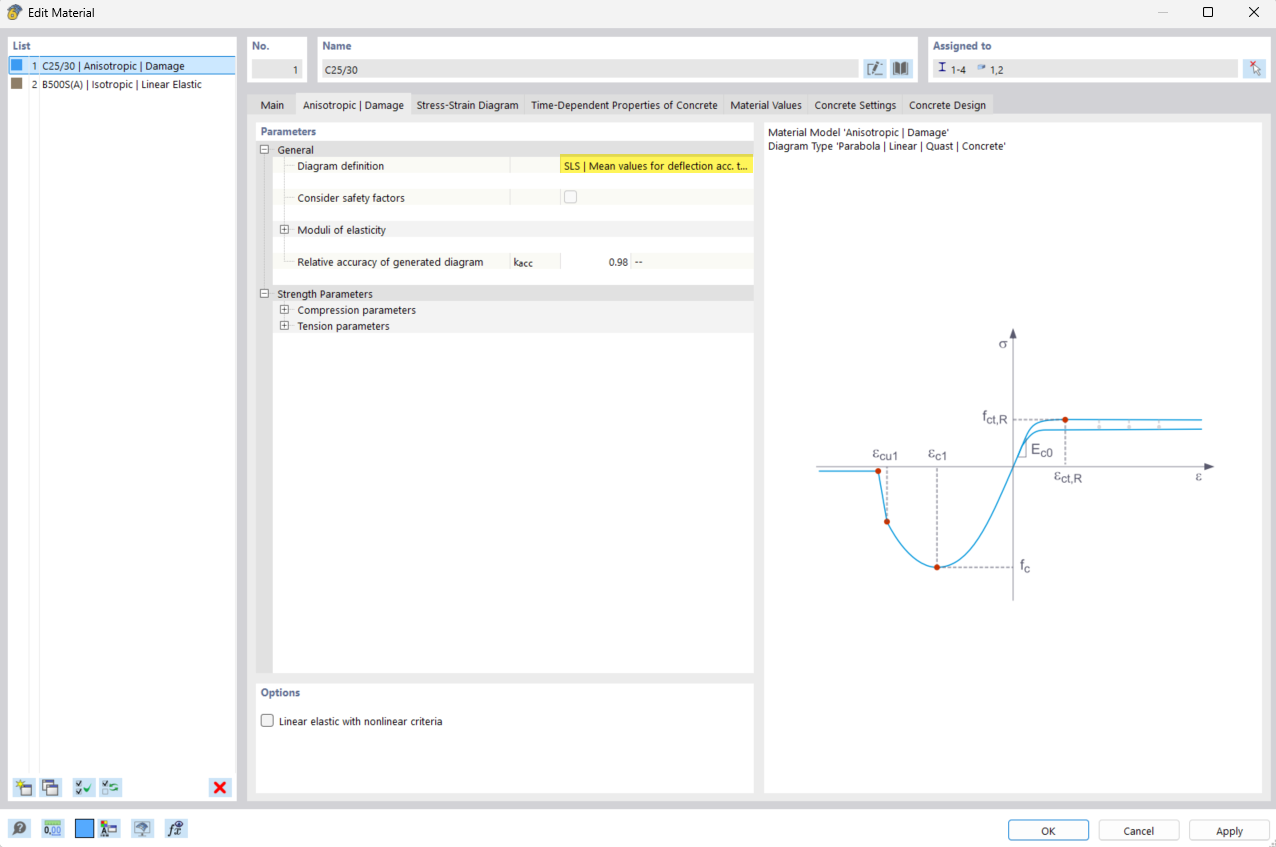

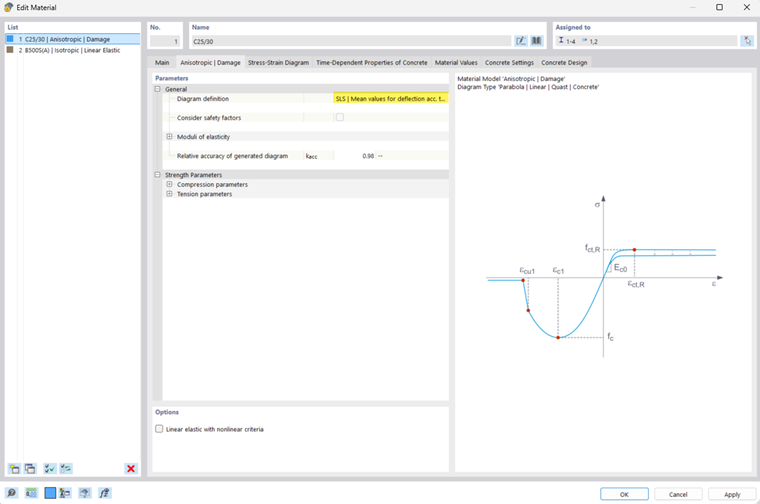

SLS | Valores para la flexión Si el material se utiliza en el marco de la determinación de las deformaciones en el estado límite de servicio, se puede aplicar el material "SLS | Valores (medios) para la flexión". El cuadro de diálogo para la sección "General" resulta entonces como se ilustra en la imagen siguiente.
Dado que para el SLS se puede calcular con propiedades características del material, la opción "Considerar factores de seguridad" está inactiva y no es editable.
ULS | Valores de diseño Si el material se utiliza en el marco de la determinación de los esfuerzos para el diseño en el estado límite último, se puede aplicar el material "ULS | Valores de diseño". La opción "Considerar factores de seguridad" está activada por defecto y, si es necesario, es editable.
Para el ULS, se distingue entre las situaciones de diseño "Permanente y transitoria" (ULS P+T) y "Excepcional" (ULS AGE). Según la selección, se adoptan los coeficientes de seguridad correspondientes según la norma de diseño.

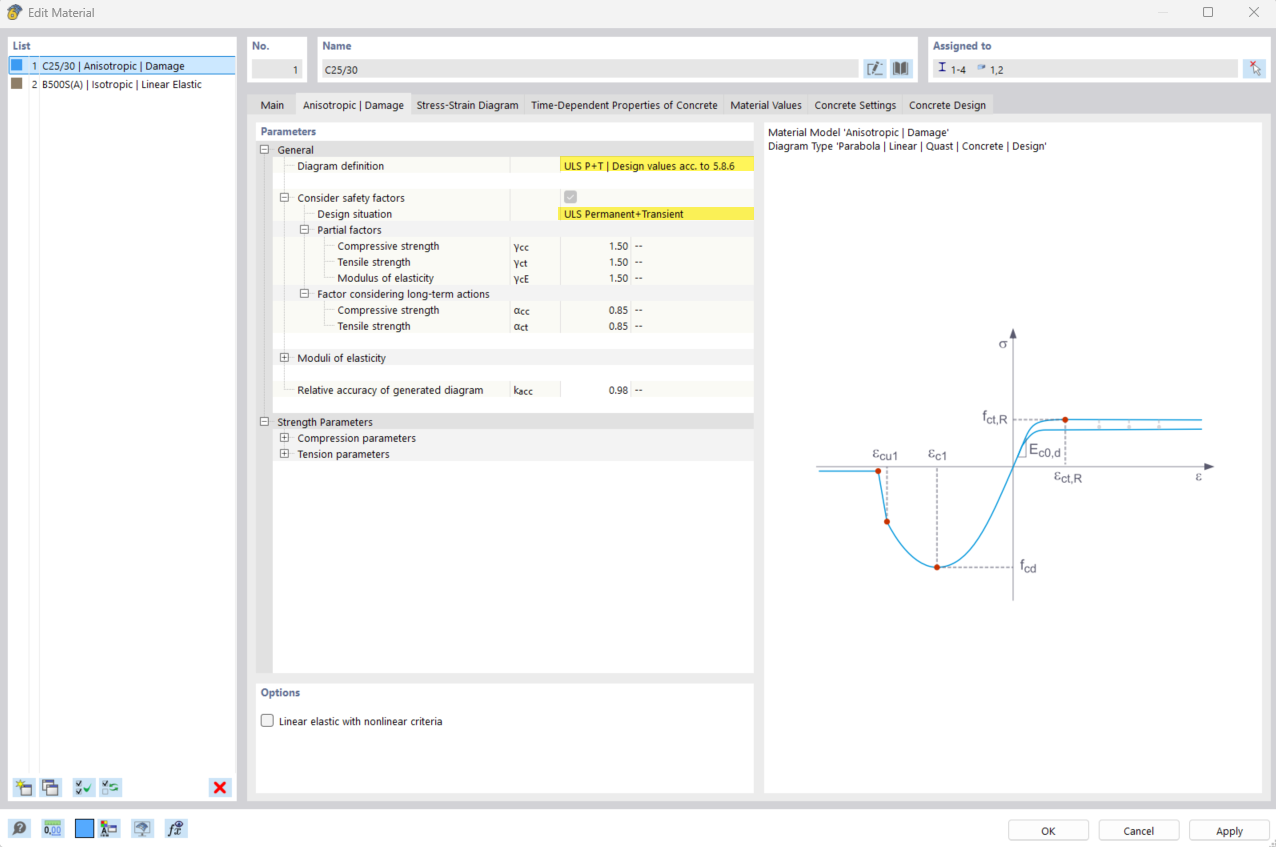

El cuadro de diálogo para la sección "General" se muestra como en la serie de imágenes siguientes.
Precisión relativa del diagrama generado
Con este ajuste se controla el número de puntos de definición del diagrama de la relación Esfuerzo-Deformación. Se puede ingresar un valor entre 0,0 y 1,0, donde 1,0 produce la mayor cantidad de puntos para la definición del diagrama y, por lo tanto, la mayor precisión.
Parámetros de resistencia

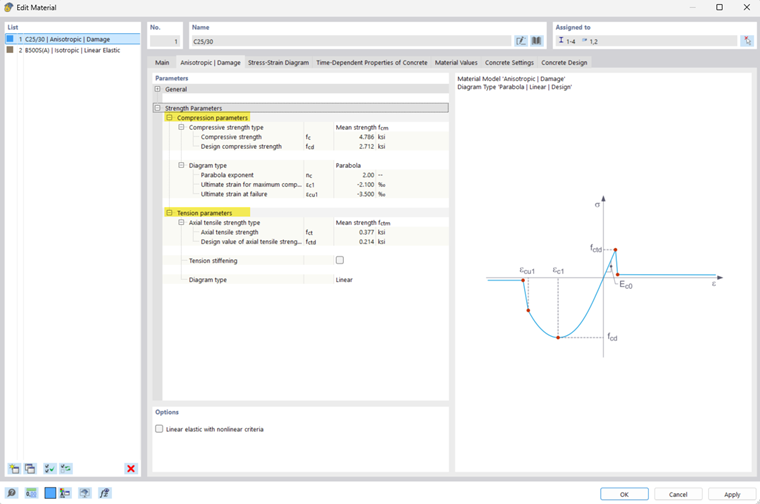

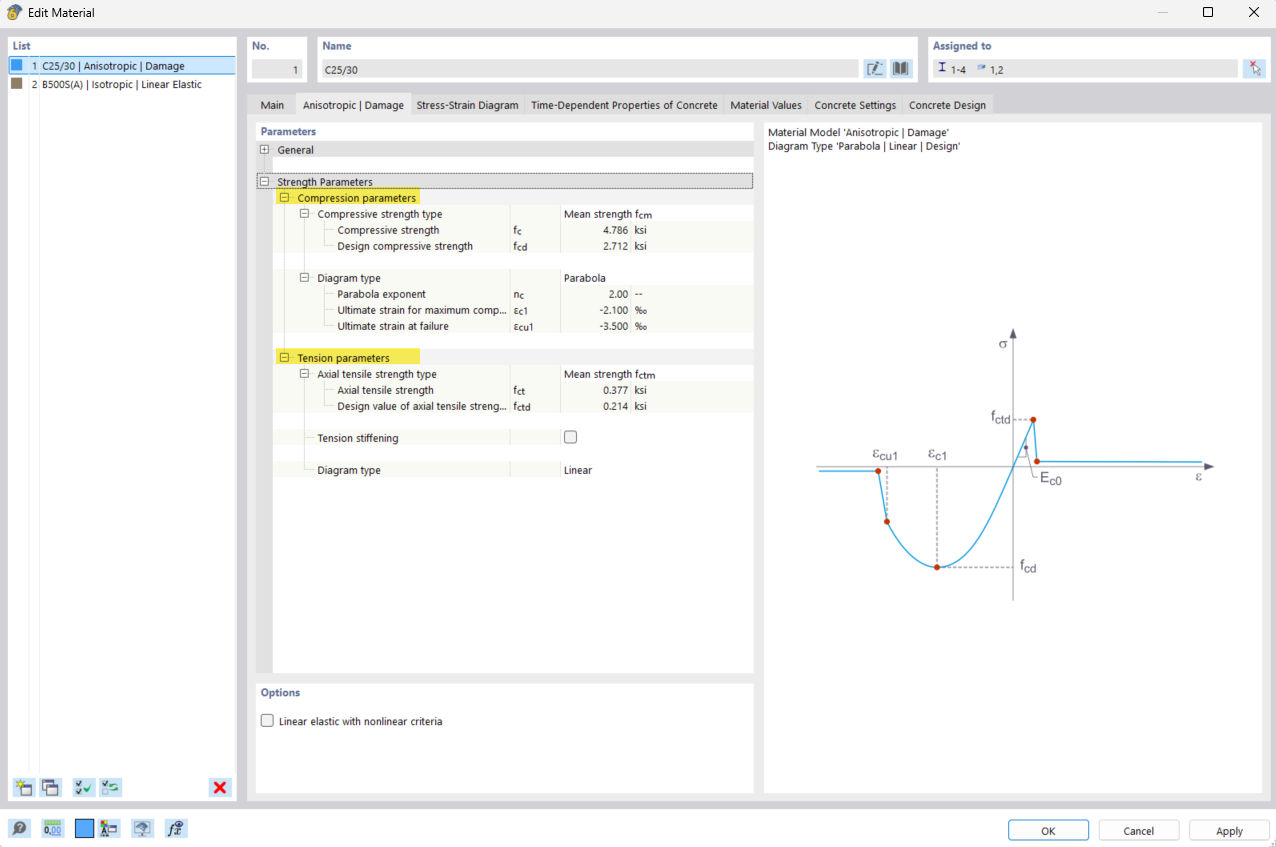

En la sección Parámetros de resistencia, finalmente, se reúnen los parámetros de resistencia para la definición del diagrama seleccionado para la zona de compresión y tracción. La siguiente imagen muestra esta sección.
- Para el área de compresión se puede elegir entre los tipos de diagrama "Parabólico" y "Parabólico-Rectangular".
- Para el área de tracción está disponible la opción de usar el Tension Stiffening.
Tension Stiffening
Se ofrecen tres métodos para la modelización de la resistencia a la tracción del hormigón teniendo en cuenta el Tension Stiffening. La contribución del hormigón en tensión entre las grietas se basa en las aproximaciones ofrecidas en una línea de esfuerzo-deformación definida del hormigón en el área de tracción. Se pueden seleccionar las siguientes aproximaciones.
- Quast
- Quast modificado
- Hsu y Mo

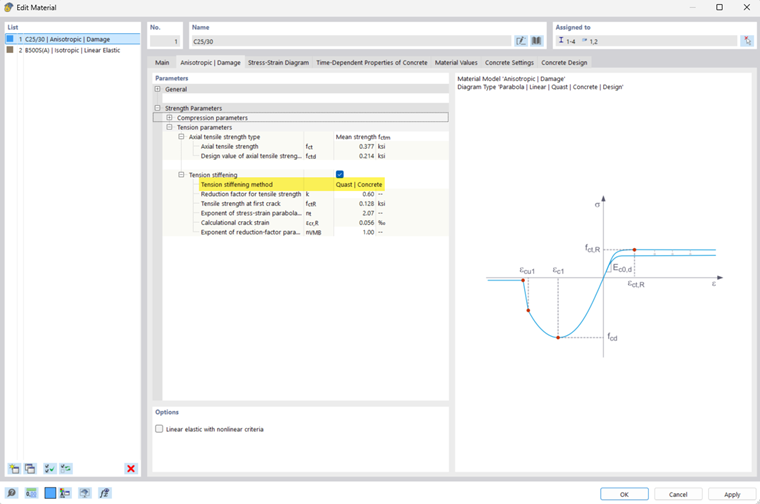

La serie de imágenes siguientes muestra el cuadro de diálogo para seleccionar el método de Tension Stiffening.
Más información se puede encontrar en el capítulo de fundamentos teóricos Rigidez a la tracción (Tension Stiffening).

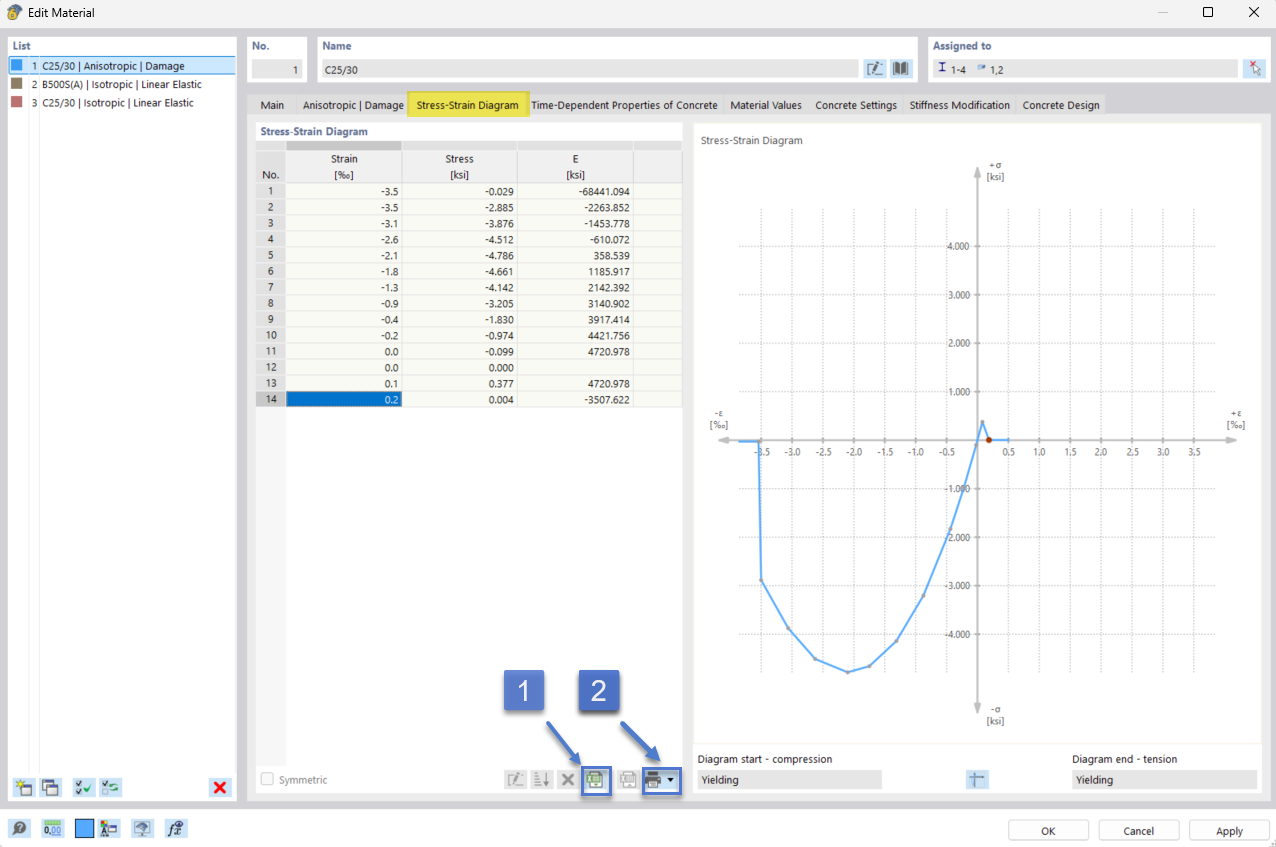

Diagrama Esfuerzo-Deformación
En esta sección se puede ver el diagrama Esfuerzo-Deformación que resulta de los parámetros de entrada mencionados anteriormente e interviene en el análisis de Elementos Finitos para representar el comportamiento del hormigón.
- Los datos tabulares del diagrama Esfuerzo-Deformación se pueden exportar a Excel. Ver (1) en la imagen anterior.
- Para la representación gráfica del diagrama, es posible realizar una impresión. Ver (2) en la imagen anterior.
- La importación de la lista tabular de los valores característicos del diagrama Esfuerzo-Deformación (ver (3)) está disponible para la definición de diagrama "Diagrama Esfuerzo-Deformación" elegida en la pestaña "Anisotrópico | Daño". Para este tipo de definición, las entradas de tabla son editables.
