Nelineární chování železobetonu

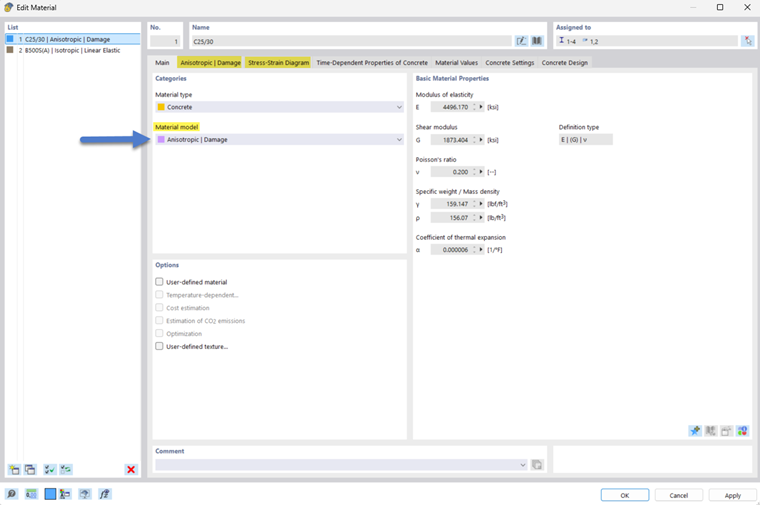

Je-li v základních údajích aktivován doplněk Nelineární chování materiálu, lze pro betonový materiál nastavit materiálový model "Anizotropní | Poškození". Ten je vhodný pro modelování nelineárního chování železobetonu. Jakmile je materiálový model nastaven, objeví se dvě specifické záložky "Anizotropní | Poškození" a "Napětí-deformace diagram". Toto je zdůrazněno na následujícím obrázku.
Parametry

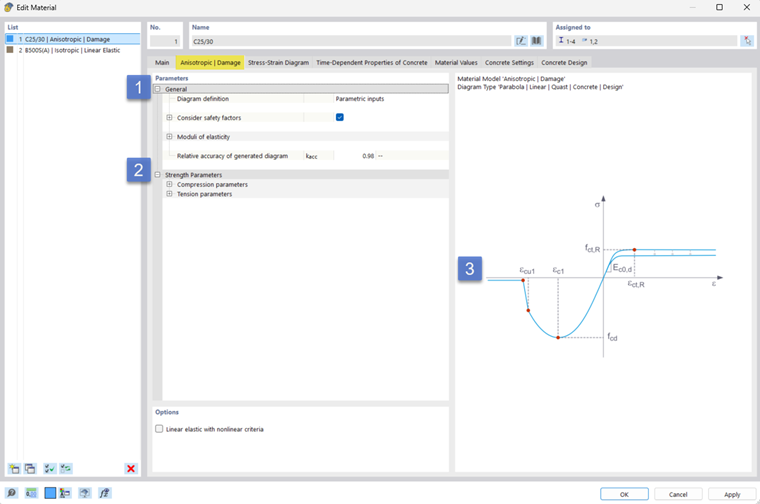

Záložka "Anizotropní | Poškození" umožňuje zadání všech parametrů pro definici požadovaného chování materiálu. Dělí se na sekce "Obecné" a "Parametry pevnosti". Na pravé straně grafika schematicky znázorňuje nastavený průběh napětí-deformace diagramu.
Definice diagramu
Sekce Obecné umožňuje výběr typu definice diagramu pro vztah napětí a deformace.
Doplněk Nelineární chování materiálu nabízí možnosti "Parametrické vstupy" a "Vztah napětí a deformace". Další informace naleznete v kapitole Nelineární chování materiálu v manuálu pro RFEM 6.
Díky doplňku Betonový design jsou k dispozici další možnosti. Ty vycházejí ze zvolené návrhové normy v základních údajích.

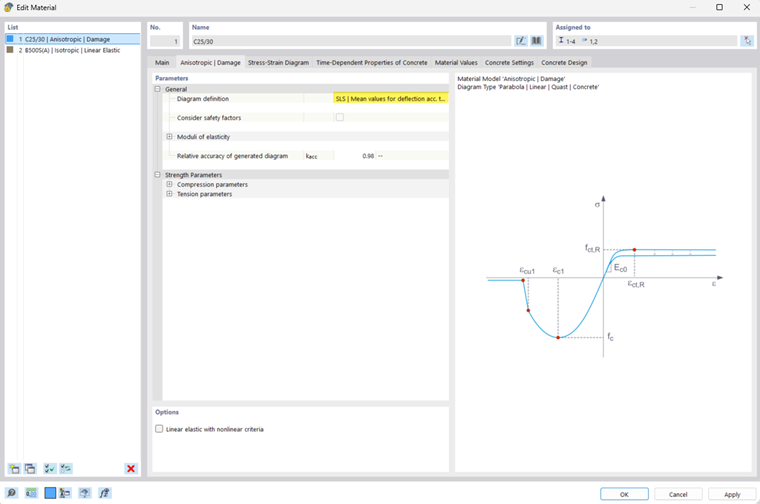

SLU | Hodnoty pro průhyb Chce-li se materiál použít pro stanovení deformací ve stavu mezní použitelnosti, lze aplikovat materiál "SLU | (Průměrné) hodnoty pro průhyb". Dialog pro zadání v sekci "Obecné" poté vypadá, jak je znázorněno na následujícím obrázku.
Protože pro SLU lze počítat s charakteristickými hodnotami materiálu, je volba "Zohlednit bezpečnostní faktory" neaktivní a není editovatelná.

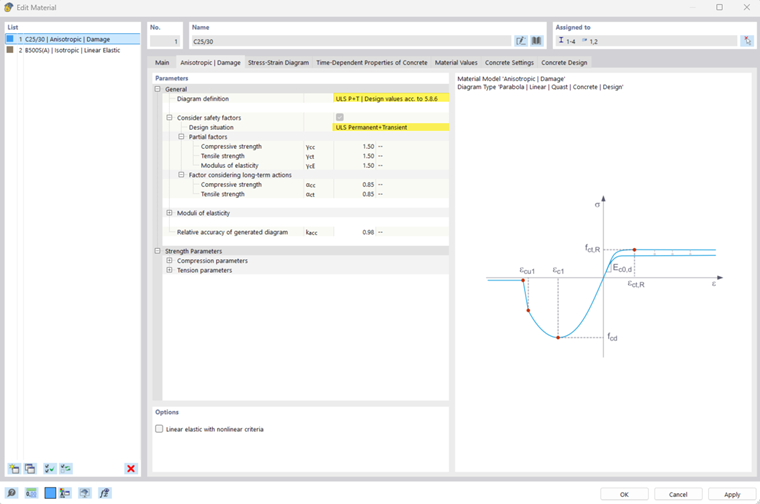

SLB | Návrhové hodnoty Chce-li se materiál použít pro stanovení vnitřních sil pro návrh ve stavu mezní únosnosti, lze aplikovat materiál "SLB | Návrhové hodnoty". Volba "Zohlednit bezpečnostní faktory" je standardně aktivní a lze ji podle potřeby upravit.
Pro SLB se rozlišují návrhové situace "Trvalé a dočasné" (SLB P+T) a "Mimořádné" (SLB AGE). Přenášejí se podle výběru odpovídající bezpečnostní součinitele definované normou.
Dialog pro zadání v sekci "Obecné" vypadá, jak je znázorněno v následující sérii obrázků.
Relativní přesnost generovaného diagramu
Toto nastavení řídí počet definičních bodů diagramu vztahu napětí a deformace. Může být zadána hodnota mezi 0,0 a 1,0, přičemž 1,0 znamená nejvyšší počet bodů pro definici diagramu a tím nejvyšší přesnost.
Parametry pevnosti

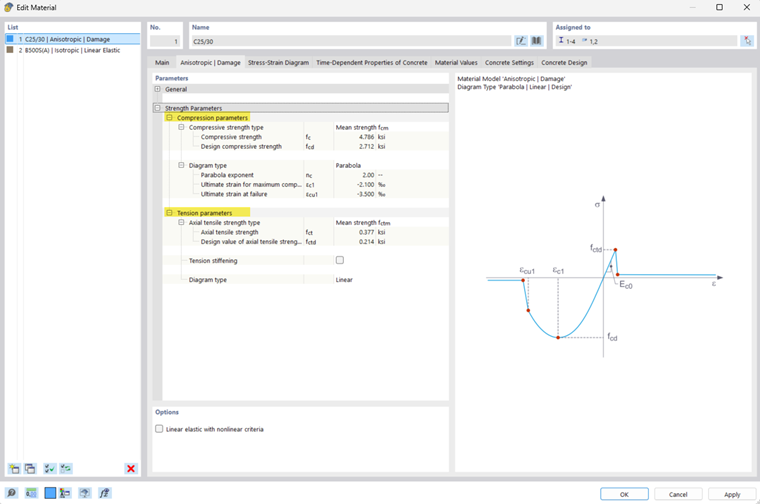

V sekci Parametry pevnosti jsou nakonec pro zvolenou definici diagramu uvedeny parametry pevnosti pro tlakový a tahový rozsah. Následující obrázek ukazuje tuto sekci.
- Pro tlakový rozsah lze vybrat mezi typy diagramu "Parabola" a "Parabola-obdélník".
- Pro tahový rozsah je k dispozici možnost použít Tension Stiffening.
Tension Stiffening
Pro zohlednění Tension Stiffening jsou nabízeny tři metody pro modelování pevnosti betonu v tahu. Účinek betonu na tah mezi prasklinami vychází v nabízených přístupech z definované napětí-deformace linie betonu v tahovém rozsahu. Jsou k výběru následující přístupy.
- Quast
- Quast modifikovaný
- Hsu a Mo

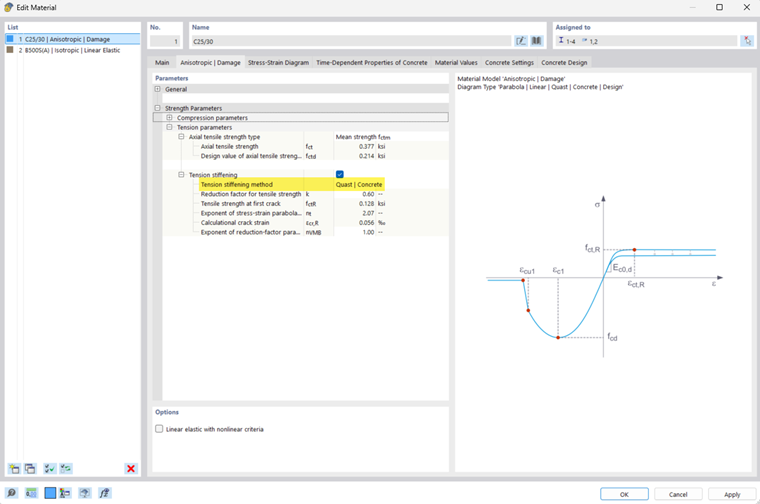

Následující série obrázků ukazuje dialog pro výběr metody Tension Stiffening.
Další informace naleznete v kapitole teoretických základů Tension Stiffening (Zpevnění tahu).
Napětí-deformace diagram

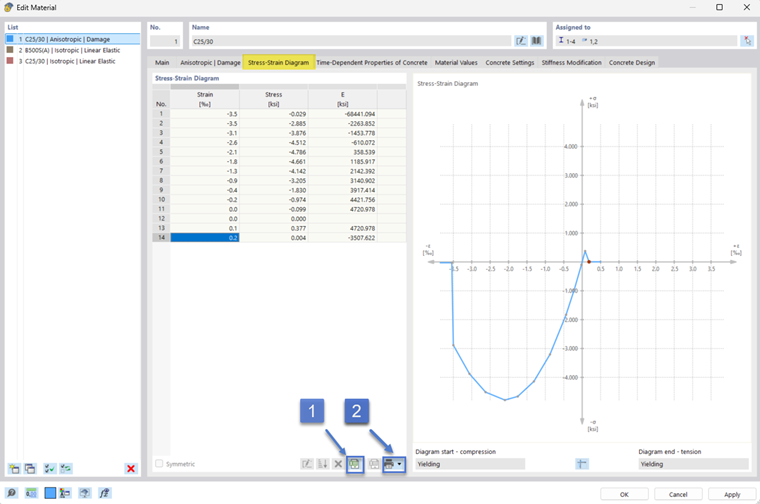

V této sekci je zobrazen diagram napětí a deformace, který vychází z dříve zmíněných vstupních parametrů a je používán v analýze konečných prvků pro modelování chování betonu.
- Pro tabulková data napětí-deformace diagramu je dostupný export do Excelu. Viz (1) na výše uvedeném obrázku.
- Pro grafické znázornění diagramu je možný tisk. Viz (2) na výše uvedeném obrázku.
- Import tabulárního seznamu parametrů napětí-deformace diagramu (viz (3)) je k dispozici pro definici diagramu "Napětí-deformace diagram" zvolenou na záložce "Anizotropní | Poškození". Pro tento typ definice jsou záznamy v tabulce editovatelné.
