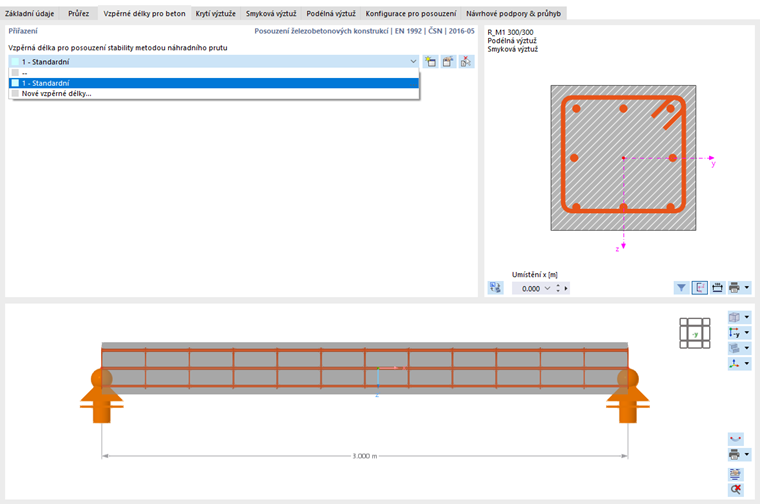

V záložce Betonové vzpěrné délky lze prutu přiřadit vzpěrnou délku. To je nutné pro posouzení stability metodou s nominálním zakřivením (metoda modelových sloupů).
Přiřazení
Pokud jsme již definovali typy pro pole Vzpěrné délky , lze příslušný typ vybrat ze seznamu. Pomocí tlačítka
lze vytvořit nový (nebo přídavný) typ vzpěrné délky.
Pomocí tlačítka
lze typ vzpěrné délky vybraný v seznamu upravit. Pomocí tlačítka
lze graficky převzít typ z jiného prutu.
Grafika
Vpravo se zobrazí průřez prutu, pod ním podélný řez. Zobrazují se zde také podpory, které byly zohledněny z okrajových podmínek pro posouzení stability. Funkce obou grafických oblastí jsou popsány v kapitole # extbookmark manuál|grafický|Popsána smyková výztuž #.
